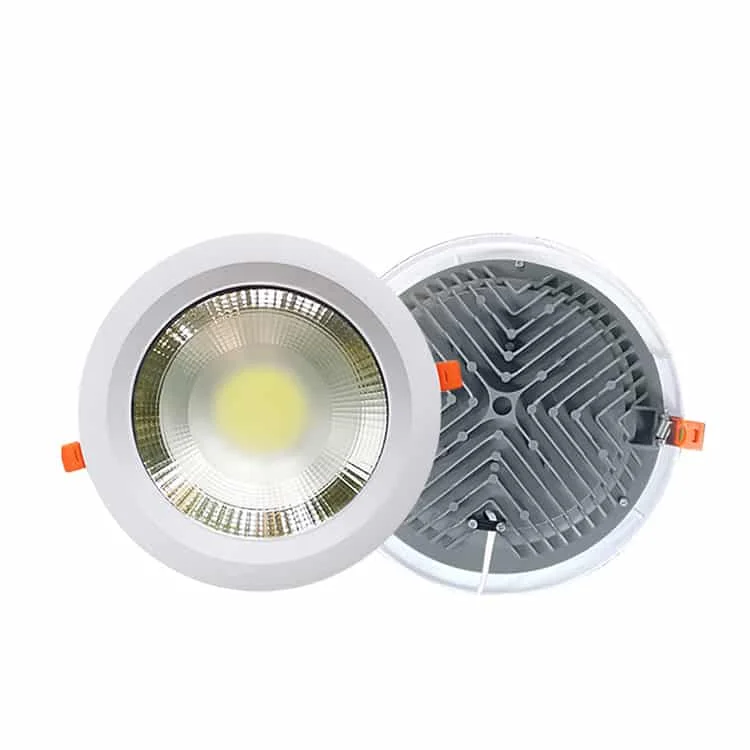

商業施設・住宅用COB DL-Dダウンライト

器具を交換する際は、演色性、光学系、光束、寿命の条件を比較してください。COBシリーズHOYUWO-DL-Dの2.5～8インチを住宅、カウンター、 宝飾店、ホテル、商業施設、オフィス、娯楽施設で検討できます。

  • 動作電圧：100-265VAC 50/60Hzまたは220-240VAC 50/60Hz。
  • 配光角：広角120°
  • IP保護等級: IP22 屋内用
  • 消費電力: 5-30W
  • 取り付け：埋込型
  • サンプル：対応可能
  • 納期：サンプル3-5日、通常注文7-15日
  • 記載最小注文数量: 50 個
  • 適合表記：RoHS、CE。該当型番の資料を請求してください。
  • 保証: 3/5 年
お見積もり依頼
発注型番消費電力寸法埋込穴ルーメン色温度光源演色評価数入力電圧仕様書
HOYUWO-DL-5WD5W±5%2.5 インチΦ70mm450-500lm3000K/4000K/6500KBridgelux COB>90110/220-240VAC 50/60Hz仕様書を請求する
HOYUWO-DL-7WD7W±5%3 インチΦ90mm630-700lm3000K/4000K/6500KBridgelux COB>90110/220-240VAC 50/60Hz仕様書を請求する
HOYUWO-DL-9WD9W±5%3 インチΦ90mm800-900lm3000K/4000K/6500KBridgelux COB>90110/220-240VAC 50/60Hz仕様書を請求する
HOYUWO-DL-12WD12W±5%4 インチΦ120mm1000-1200lm3000K/4000K/6500KBridgelux COB>90110/220-240VAC 50/60Hz仕様書を請求する
HOYUWO-DL-15WD15W±5%5 インチΦ145mm1350-1500lm3000K/4000K/6500KBridgelux COB>90110/220-240VAC 50/60Hz仕様書を請求する
HOYUWO-DL-20WD20W±5%6 インチΦ165mm-175mm1750-1900lm3000K/4000K/6500KBridgelux COB>90110/220-240VAC 50/60Hz仕様書を請求する
HOYUWO-DL-30WD30W±5%8 インチΦ200mm2660-2800lm3000K/4000K/6500KBridgelux COB>90110/220-240VAC 50/60Hz仕様書を請求する
HOYUWO-DL-30WD930W±5%9 インチΦ220mm-240mm2700-3000lm3000K/4000K/6500KBridgelux>90110/220-240VAC 50/60Hz仕様書を請求する

材質と仕上げの選択肢をご確認ください。

  • 鋳造アルミ製の本体・放熱部は薄形でブラック仕上げ。アルミ枠はホワイト仕上げです。
  • 標準は透明強化ガラスカバー。フロスト仕上げはオプション。
  • 絶縁形定電流電源、フリッカーレス動作と記載。Osram／Philips／LIFUDの選択肢があります。構成に対応する保証条件をご確認ください。
  • 標準Bridgelux COB LEDチップ。一般的な色温度は3000K／4000K／6500Kで、2200-2500Kの暖色は受注対応と記載されています。
  • 埋込取付け用金属クリップ
  • 配線：UL#22AWG電線、ホワイト／ブラックから選択可能。

電気性能と配光をご確認ください。

  • 力率:>0.6 または >0.9
  • 演色評価数:>90
  • 公称発光効率：90lm-100lm/W。
  • SDCM: <5 または <3
  • 効率:>85%
  • 使用温度範囲: -25℃/+55℃
  • 対応システムで、モバイルアプリ、Google Home、Amazon AlexaによるZigbee／Wi-Fi Meshスマート制御。
  • 調光: PWM/0-10V/DALI
  • 低電圧電源オプション: DC12V/DC24V/DC36V/DC48V
  • 非常時オプション：出力30%、記載点灯時間1、2、3時間。

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

用途

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

設置前の準備

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

Q：器具にCOB技術を採用するとはどういう意味ですか？

A：COB（Chip on Board）は、共通の基板上に複数のLEDチップを配置する構造です。光束、効率、演色性、寿命を評価するには、モジュールと器具全体を調べる必要があります。略称だけでこれらの性能を判断することはできません。

発注前にどの寸法を確認すればよいですか？

適合性は、2.5インチと記載されたHOYUWO-DL-5WDの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
