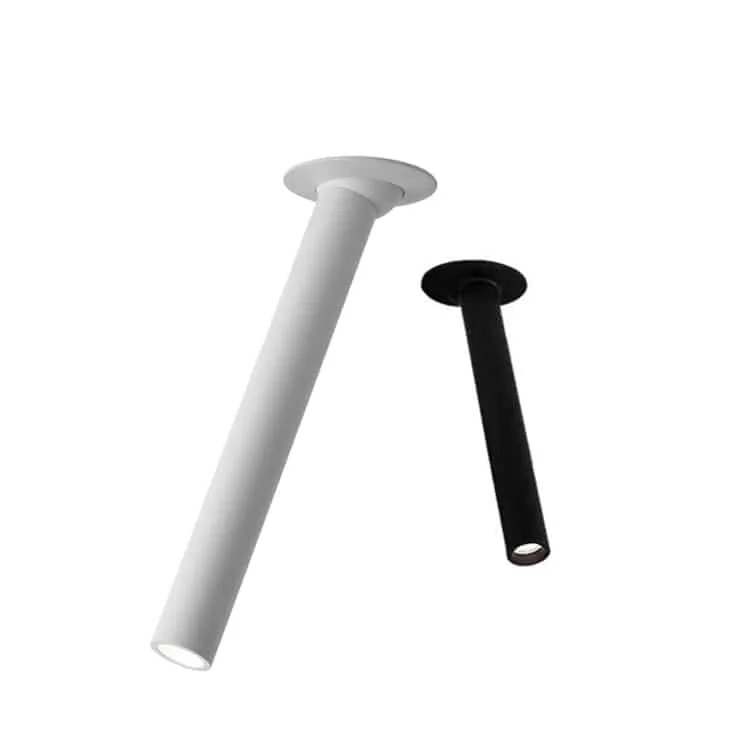

回転ヘッド付き円筒型DL-CLダウンライト

型番	消費電力	寸法	埋込穴	光束	仕様書
HOYUWO-DL-5WCL100	5w±5%	Ø67*L100mm	Ø60mm	450-550lm	仕様書を請求する
HOYUWO-DL-5WCL200	5w±5%	Ø67*L200mm	Ø60mm	450-550lm	仕様書を請求する
HOYUWO-DL-5WCL300	5w±5%	Ø67*L300mm	Ø60mm	450-550lm	仕様書を請求する

• 調光 PWM/0-10V/DALI
• 低電圧入力 DC12V/DC24V/DC36V/DC48V/60V
• 非常用キット：2W、公称点灯時間1.5時間

発注内容を確定するための確認事項

器具間の見た目の色差を抑えるため、該当型番のSDCM許容差を求めます。公称色温度だけでは、色のばらつきは分かりません。

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

照射方向の調整時には何を確認しますか？

予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。

発注前にどの寸法を確認すればよいですか？

適合性は、Ø67*L100mmと記載されたHOYUWO-DL-5WCL100の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
