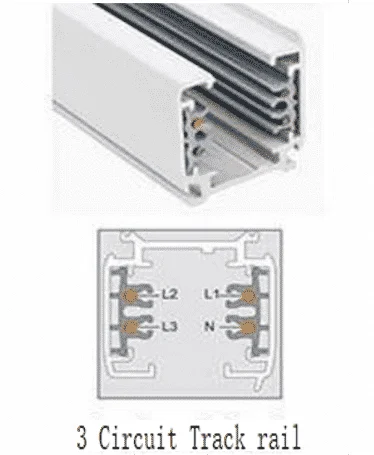

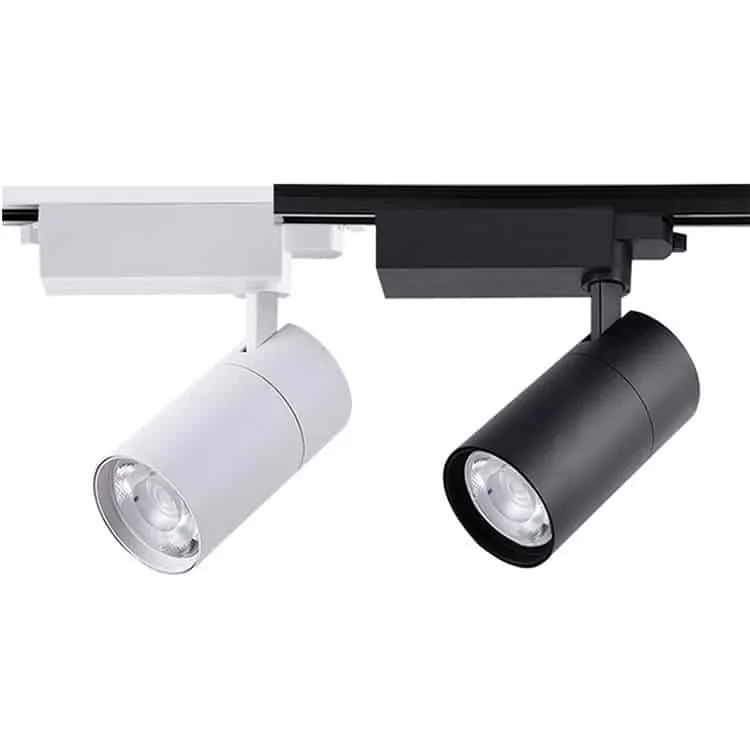

制御配線と保護導体の接続には、該当シリーズの結線図を使います。アダプターは形状や接点数だけでは特定できません。資料には2、3、4導体の仕様と単回路・三回路システムがあるため、各導体の役割とプロファイル・アダプターの対応を確認します。

DALIや0-10Vが必要な場合は、対応する制御配線、LED電源、アダプター、プロファイルを特定します。電力接点を推測で信号線として扱わないでください。調光と回路分けは別機能で、三回路あるだけではこれらの通信方式への対応は証明されません。

同じ結果を再現したり増設したりできるよう、選定構成を保管します。予定高さに置いたサンプルで、顧客の動線から光の広がり、反射、まぶしさを確認できます。改修では既存プロファイルの写真、識別情報、結線図を用意してください。その後、対象物と距離に配光を合わせ、光束、消費電力、光色、演色性を比較します。表はカタログ上の選択肢であり、すべての組合せが標準装備とは限りません。

選定時には光学・電気構成を記録し、その型番に対応する光学系、LED電源、アダプター、レールを特定します。

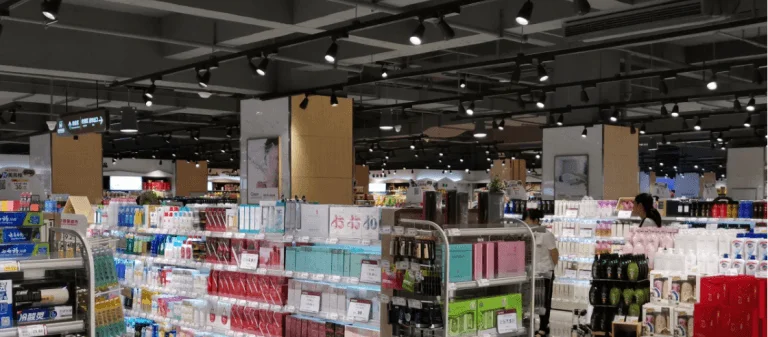

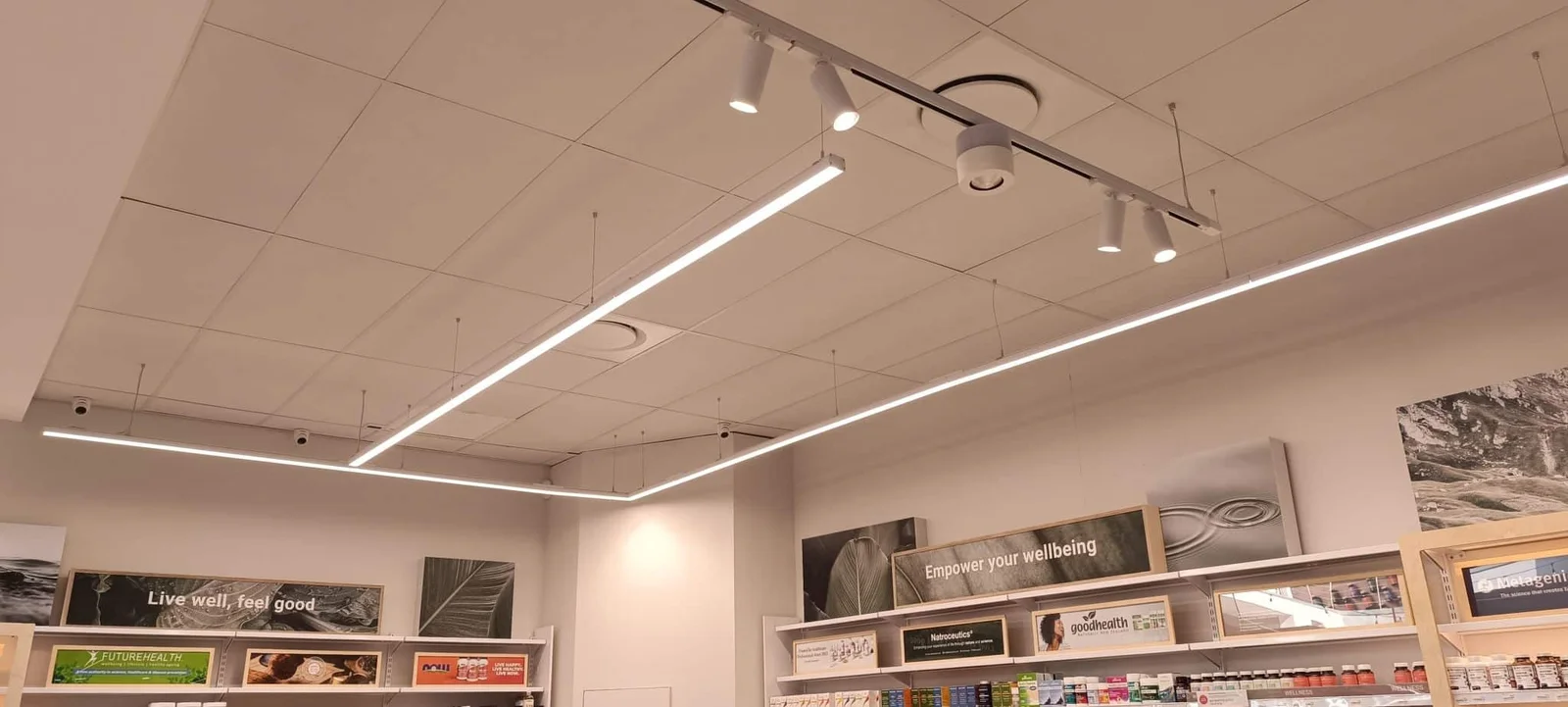

既設レールのある店舗では、スポットライトの発注前に回路とプロファイルの識別情報を確認します。

予定する取付距離で実際の展示商品を照らし、購入者の視点から配光を確認します。

明るさを変えたい場合は、見積もりに含まれる操作機器と通信方式を確認します。

この確認により、外観は似ていてもアダプターの電気仕様が合わない器具や、展示に必要な配光を得られない器具を避けられます。

改修前に、プロファイルのブランド、型番、既設の制御機器、使用可能な回路を記録します。

レール、器具、付属品を一つのシステムとして特定してください。全般照明やアクセント照明を計画し、展示変更に合わせて配光を調整できます。シリーズに応じ、機械的な許容範囲内で位置や向きを変更できます。接続には給電プロファイルに対応するアダプターが必要です。

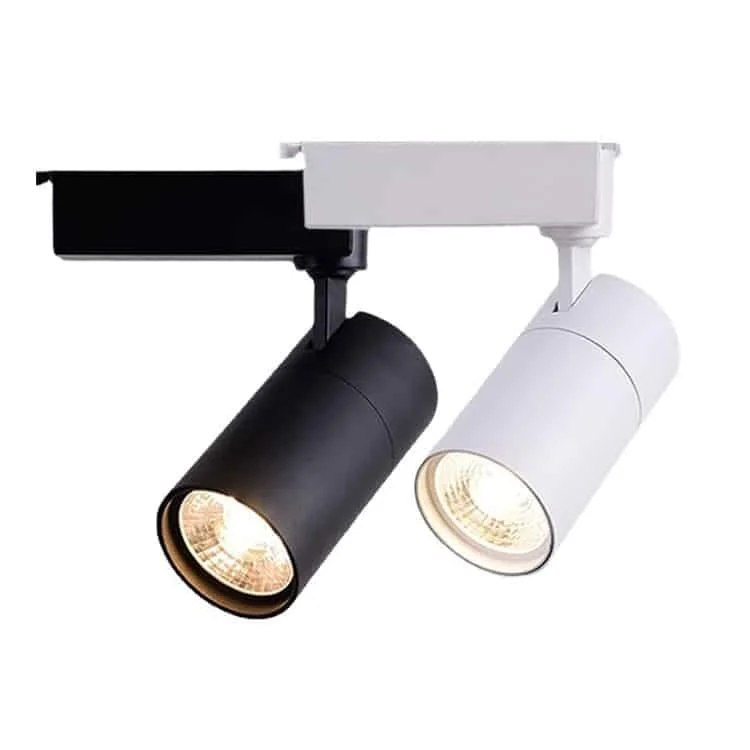

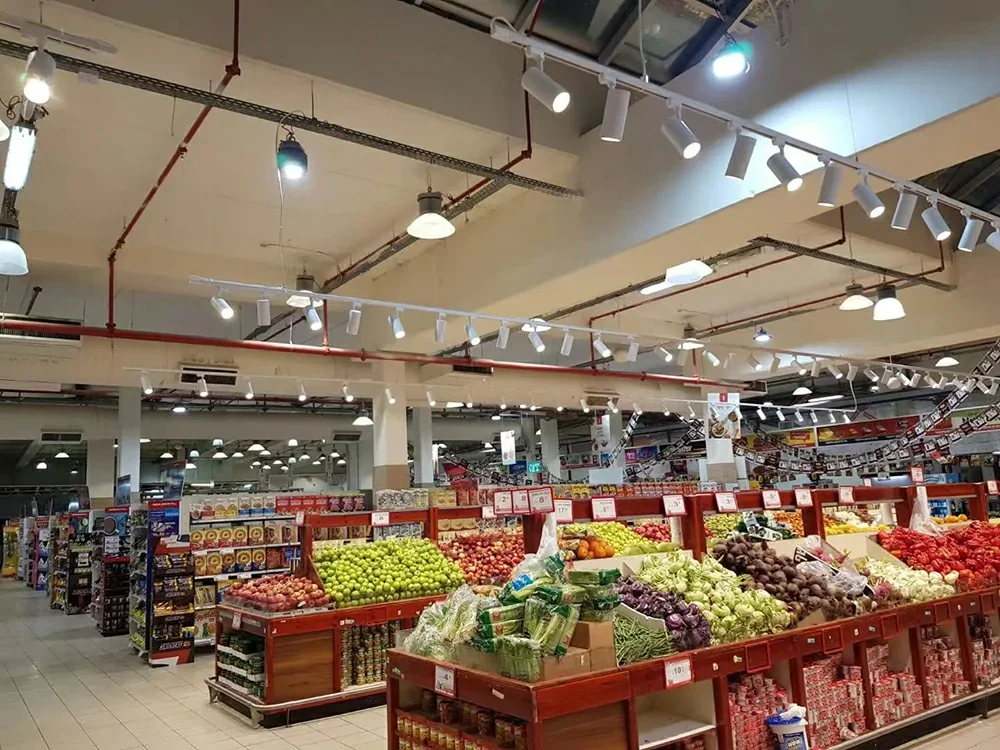

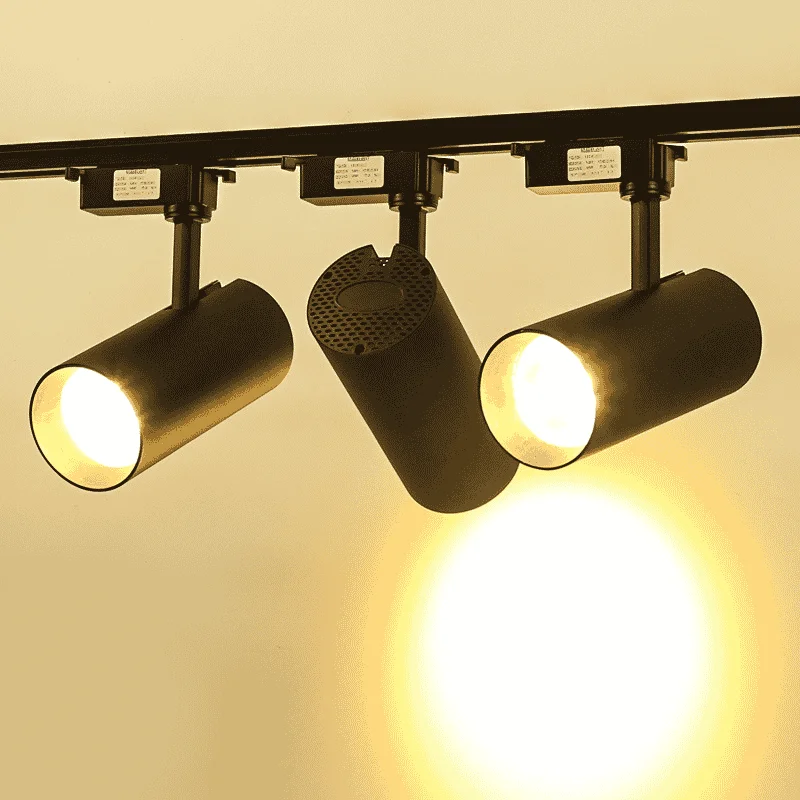

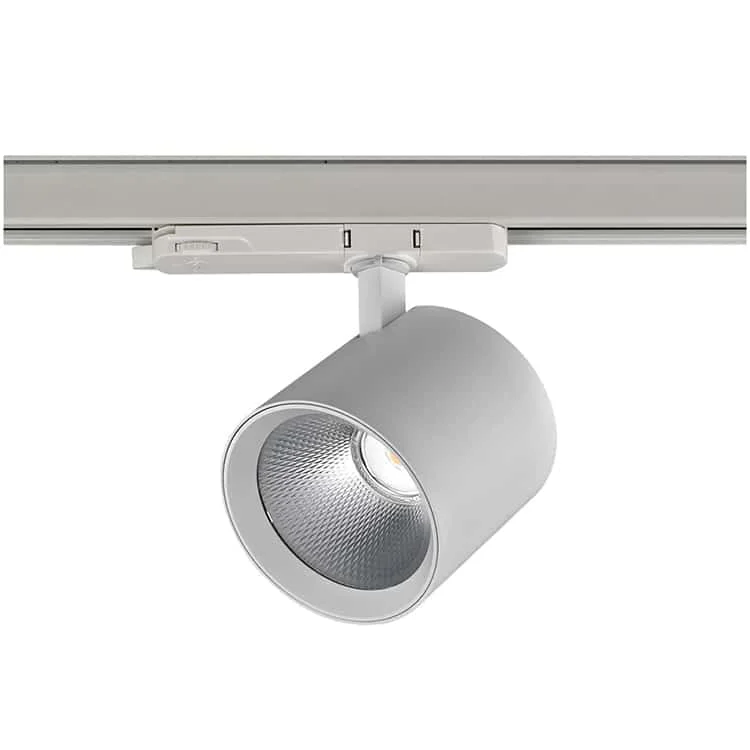

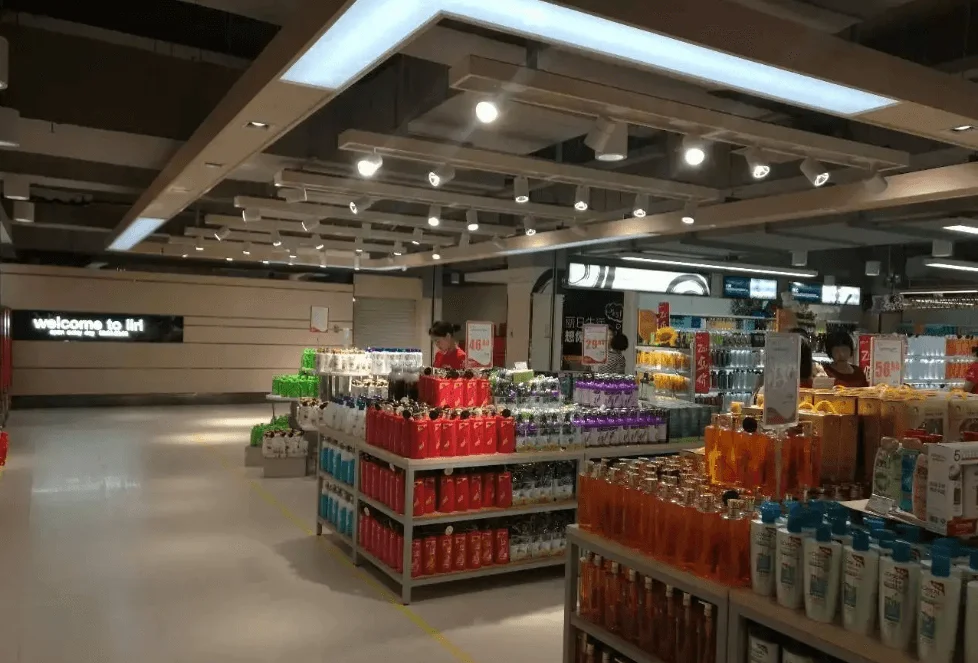

対象物までの距離で、光色、CRI、光束、配光角を比較します。20Wの型番でも複数の仕様があり、店舗やスーパー向けの万能な答えとは扱いません。スポットライトはLED電源、光学系、LEDモジュールを内蔵します。COB形、ズーム形、5W～30Wの出力、40W・50Wの選択肢が記載されています。消費電力だけでは照射範囲や対象面の照度は決まりません。

アダプターは資料に従って使用・固定してください。移動できる構造でも通電中の作業や許容負荷超過は認められません。プロファイル内の導体断面積、接点、回路はシリーズごとに異なり、白・黒の仕上げから電気的互換性を判断することはできません。

経路の施工と保守に使える部品表を保管します。発注前に給電位置と各連結部を図示し、部品の互換性を確認してください。区間を連結・給電するための直線、T字、十字コネクターを相談します。

増設の検討では、写真だけに頼らずシステム情報を残します。調光が必要なら、プロファイルとアダプターに加えて制御機器とLED電源も同時に決めます。回路数やスポットライトの外観だけでは調光対応を証明できません。

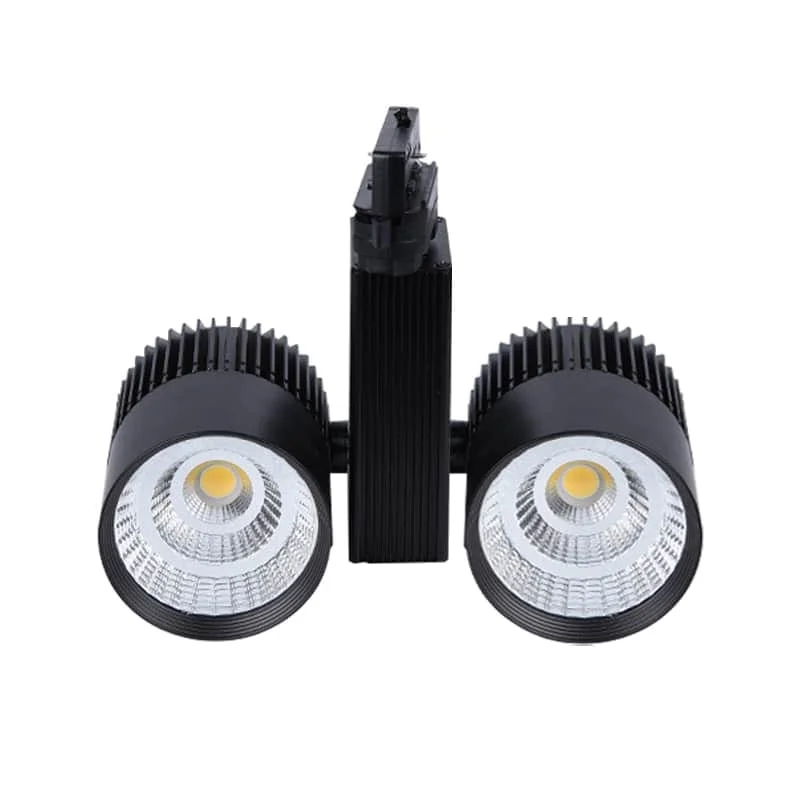

電気的・機械的な許容範囲内で、スポットライトを移動・方向調整して展示に合わせられます。

連結部へのアクセスを確保し、シリーズの許容負荷と可動範囲を守ります。

構成を比較する際は、各スポットライトの光学仕様、操作方法、給電回路を記録します。

店舗改修を完了する前に実際の商品を照らし、反射、影、まぶしさを確認します。

配光を調整する前に、照らす面と顧客が見る位置を整理してください。

改修準備では、既設プロファイルの回路、制御、ブランド、型番を特定します。

電気的な確認は施工担当者に依頼し、LED電源、アダプター、レールを特定してもらいます。相線・中性線以外の接点を推測で調光信号と扱わないでください。DALIと0-10Vには専用の部品と接続が必要です。互換性のある三回路システムは給電グループを分けられますが、明るさ制御を意味するものではありません。納入構成に対応した同シリーズのアダプターと結線図を使用します。

作業前に施工担当者が電源を遮断し、固定、保護、電気的互換性を確認します。アダプターとプロファイル固有の説明書に従ってください。記載される2、3、4導体仕様では、異なる手順が必要な場合があります。

プロファイルの固定、給電、制御は別々の判断として整理してください。シリーズが対応キットを備える場合は吊下げ・直付け・埋込を相談できます。見た目の似た直付けベース付きスポットライトでも、接続方法が異なることがあります。

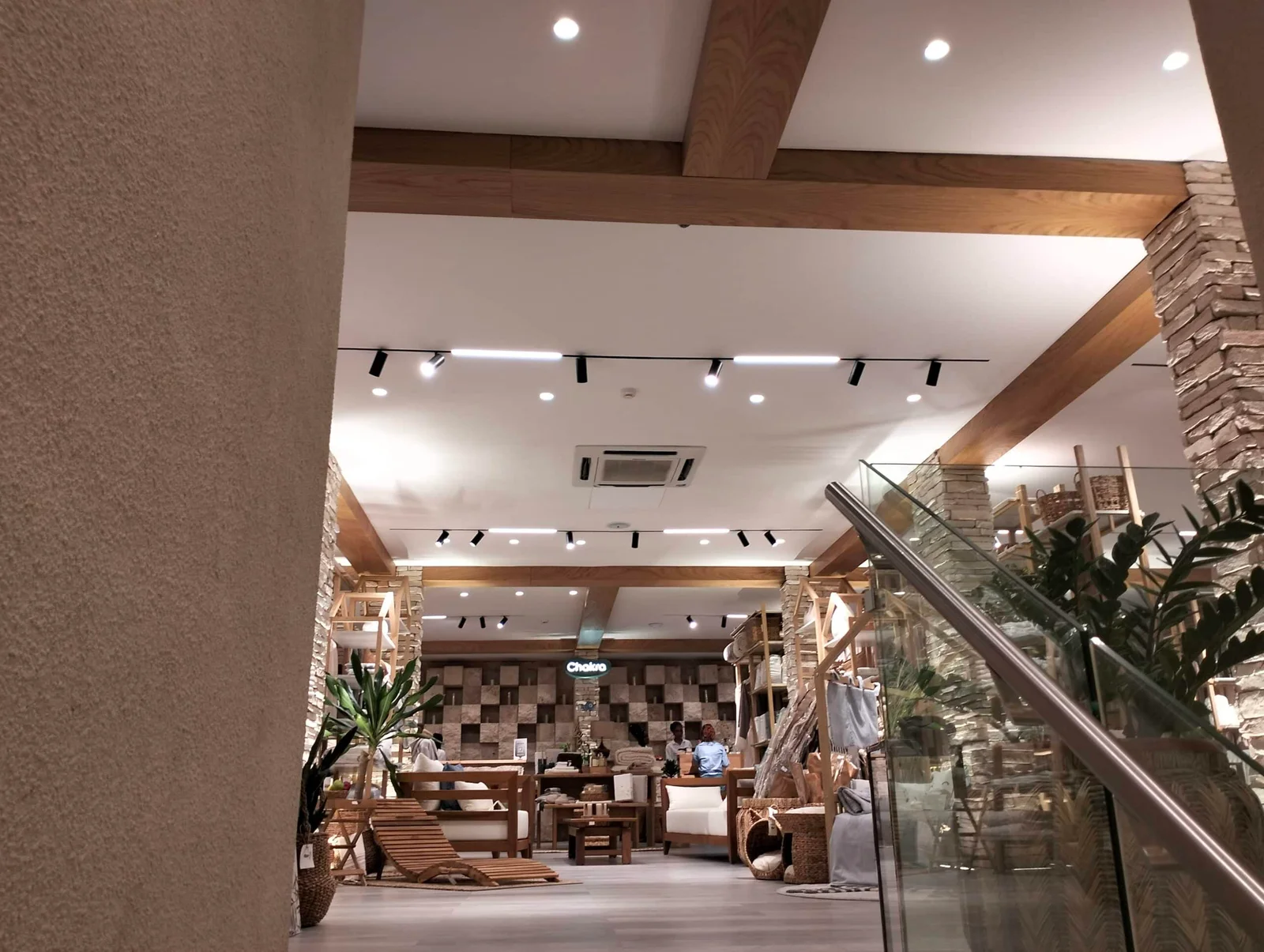

110VAC・220VAC仕様のほか、12VやDC48Vマグネットシステムがあります。一方を他方に交換する前に構成全体を確認してください。低電圧であることだけでは鉱山、船舶、爆発性雰囲気への適合性は判断できません。

将来の増設に備え、結線図と発注部品の識別情報を保管します。DALI、0-10Vなどが必要な場合は対応するプロファイル、LED電源、アダプターを選びます。その調光機能と、単回路・三回路システムの点灯グループ分けは区別します。

固定形式だけでは回路や制御通信方式を特定できません。

本体が似ていても、低電圧モジュール、アダプター付き器具、直付けベース付き器具では、必要部品が異なる場合があります。

部品を組み合わせる前に、それぞれがどのシステムに属するかを明確にしてもらいます。

既設レールを調べる際は、ブランド、型番、回路、制御システムの情報を集めます。

LEDの配光、向き、制御を展示に合わせられます。メタルハライドから交換する場合は、新旧設備の総消費電力と照明結果から節電量を計算してください。すべての事例に同じ節電率を当てはめることはできません。

裏付けのある具体的性能なしに、放射がないことや健康上の効果を主張しません。LEDを選ぶ場合も放熱、ちらつき、LED電源の条件を確認します。既設レールを残すなら、電源とアダプターの互換性を先に確認してください。候補比較では、対象物に届く有効な光、まぶしさ、点灯時間を評価します。

技術の名称だけでなく、型番と設計に基づいて比較します。既設資材の撤去ではランプと部品を特定し、それぞれの性質に応じて処理します。交換部品の入手性、保守アクセス、展示変更への対応力も評価します。

各提案の利点を、裏付け資料と店舗の実際の営業時間に関連付けます。

節電評価には総消費電力と有効な光を比較し、快適性には照射方向と配光を確認してください。

将来の増設のため、互換性と交換部品の供給可否を確認します。

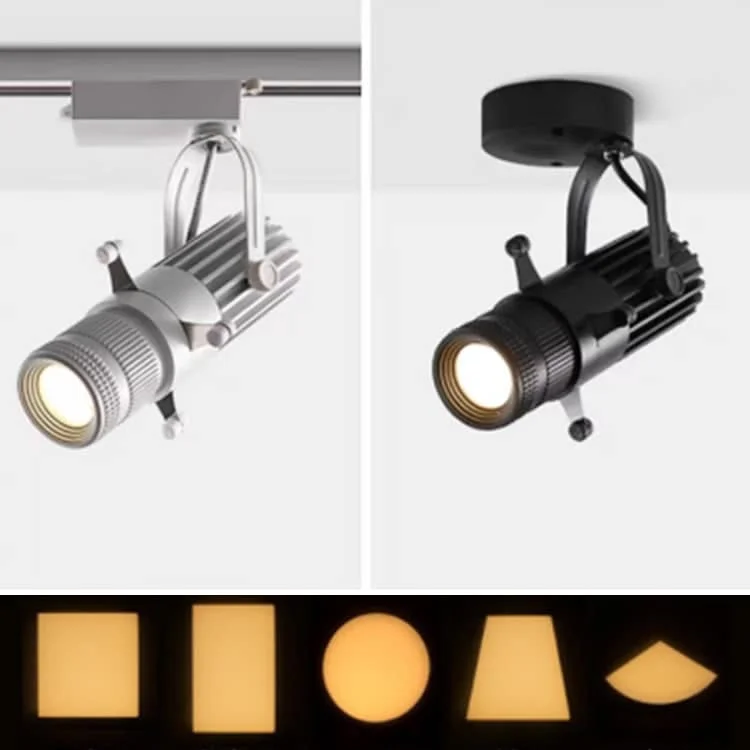

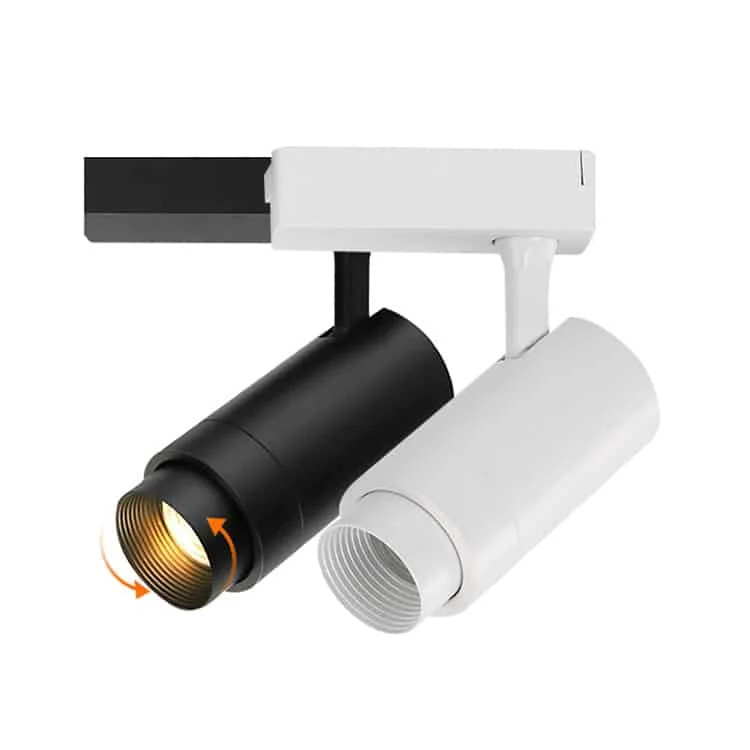

消費電力の前に位置と配光角を決めます。対象商品の大きさと距離をスポットライトの測光データに照らして検討してください。15°、24°、36°の配光とズーム仕様の記載があります。同じ距離では広角の方が一般に広い面を照らしますが、実際の結果は該当型番で確認します。

色の見え方は、実際の素材に光を当ててCRIと色温度を比較します。シリーズのCRI90仕様を相談し、指定器具の値を確認してください。この指数は演色性の比較に役立ちますが、すべての面がどう見えるかを単独で保証するものではありません。

複数のスポットライトが同じ展示を照らす場合は、光色のばらつきを確認します。サンプルで素材、商品、反射を予定動線から観察し、求める効果や他の照明と白色光を合わせます。

選定した向きと光学仕様を記録し、決定前にアダプターと制御を確認します。展示変更に調整機能を活かす際も、システムと器具の制限を守ります。

選んだ設定で、実際の商品との距離に合わせて試験します。

複数の視点から、影、仕上げ面の反射、対象外への漏れ光を確認します。

商品交換や器具追加の際に方針を維持できるよう、使用した設定と光学仕様を記録します。

台数を決める際は、間隔、配光、消費電力をレールの許容負荷と照合します。メートル当たり一定台数という方法では構成を計算しません。

固定、向き調整、移動は、対応アダプターの手順に従ってください。アダプターは器具をプロファイルへ接続し、シリーズとともに機械的・電気的な許容範囲を定めます。

プロファイルとアダプターの調整可能範囲を超えないでください。

発注前にプロファイルの写真と結線図を用意し、供給元と電源、固定、接点、回路、制御を確認します。資料にはH/J/L形式が記載されていますが、接点を数えるだけでは識別しません。ブランドと型番を照合して、アダプターが対応するか確認します。

メーカー識別情報、型番、プロファイルの断面図を用意します。

短くする前に、そのシリーズが切断を許可しているか確認します。電源を遮断して施工担当者にメーカー手順で作業を依頼し、端末処理、保護、互換性を維持します。

まずプロファイルの切断可否を確認し、作業中は無通電にして、施工担当者がメーカー手順に従います。

商用電源用スポットライトの電源装置だけを交換して低電圧化することは想定しません。低電圧仕様ではプロファイル、アダプター、LED電源、器具をまとめて確認します。シリーズには一般的な110V AC/220V AC仕様と、相談対応の12V仕様が記載されています。

見積もり依頼では、明細ごとに数量、仕上げ、仕様、納入条件を示します。通常の最小発注数量は一機種50台です。複数仕様を組み合わせる計画では、別の数量について相談します。

サンプルで実際の作業距離における照射範囲、反射、まぶしさを確認できます。白い壁での試験だけでなく、展示商品と仕上げ材に当てて観察してください。

初回注文の構成を保管し、色の許容差を示すSDCM値を求めます。公称ケルビン値が同じだけでは、スポットライト間の見た目の均一性は証明されません。
