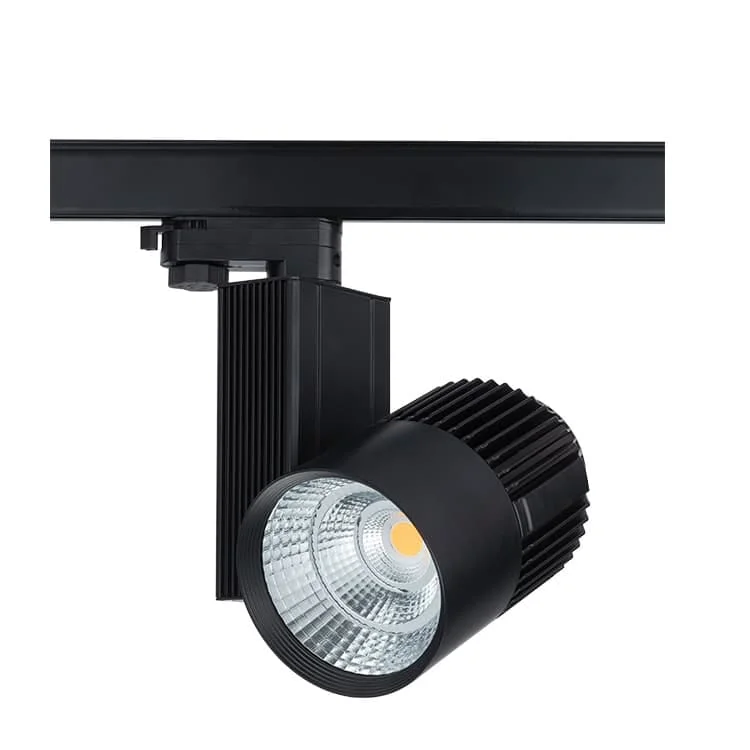

DALI・0-10V・Triac調光レールスポットライト
レールの導体数だけで調光プロトコルを特定しないでください。位相制御の1回路仕様と、3回路用4導体アダプターを比較します。DALIまたは0-10Vを選ぶ際は、制御配線、LED電源、および 三相レール用スポットライトの仕様を確認してください。このシリーズでは、この二つの調光方式とTriac位相制御をご相談いただけます。
- 入力電圧: 110/220-240VAC 50/60Hz
- 演色評価数:>90
- 制御方式： 調光対応
- 配光角: 15/24/36°
- レールアダプター：2導体または4導体三相
- 保証: 3/5 年
- 公称寿命: >50000 時間
- 使用温度範囲: -25/+55℃
- 保管温度：-30/+60℃
- 表示されている適合内容：CE、RoHS。該当型番の資料をご確認ください。
- 力率: >0.5 または >0.9
- 総合高調波歪率: <15%
- SDCM: <5 または 3
- 材質：アルミダイカスト、つや消しホワイト・ブラック仕上げ。
- モバイルアプリ、Google Home、Amazon AlexaによるZigbeeスマート制御。注文仕様のゲートウェイと互換性を確認してください。
- 低電圧電源オプション: DC12V/DC24V/DC36V/DC48V
発注内容を確定するための確認事項
既設レールへ追加する前に、ブランド・型番との互換性を書面で確認します。形が合いそうという理由だけでアダプターを適合品とは判断しません。
スポットと対象物の実際の距離で試験します。照射面積と、顧客動線からのまぶしさを評価できます。
対応レールで店舗、展示、その他の屋内のアクセント照明に検討できます。対象物までの距離を考慮して配光角と照射方向を選んでください。
導体数が同じだけでは、二つのシステムに互換性があるとは判断しません。2、3、4導体レールをそれぞれのアダプターと照合し、機械的・電気的適合性を確認します。システムの付属品を使い、壁付け、天井付け、吊下げを選択します。
- 2導体レール用Triac調光スポットライトの結線・取付け
- 4導体レール用0-10V／DALI調光仕様の取付け・結線
まず対応するレール・アダプター、固定具、電源を決めます。それらの説明書に従って器具を取り付け、向きを調整します。
どの調光方式を指定すればよいですか？
位相制御、アナログ、デジタルの各入力を区別し、相互に置換可能とは扱いません。LED電源と操作機器の検証済み組合せに加え、最低調光レベルと起動時の応答を確認します。器具のプロトコルを現場の制御計画と合わせ、選定モデルに対応する仕様を供給内容に明記します。
発注前にどの寸法を確認すればよいですか？
交換する場合は既存器具の寸法を提示し、似た出力から大きさを推測しません。固定部、ケーブル入口、外付け部品の位置も確認します。HOYUWO-TL-20WBの図面にはΦ100*150mmと記載されています。他の仕様は寸法が異なる可能性があるため、この情報を支持部と注文仕様に照らして確認します。
このスポットライトに対応するレールとアダプターはどれですか？
スポットを選ぶ前にレールの型番と回路を特定します。アダプターが電気接続と機械的結合の両方でシステムに合うか確認します。
この機種のスマート制御にはどの部品が必要ですか？
スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。
画像の内容をテキストで確認

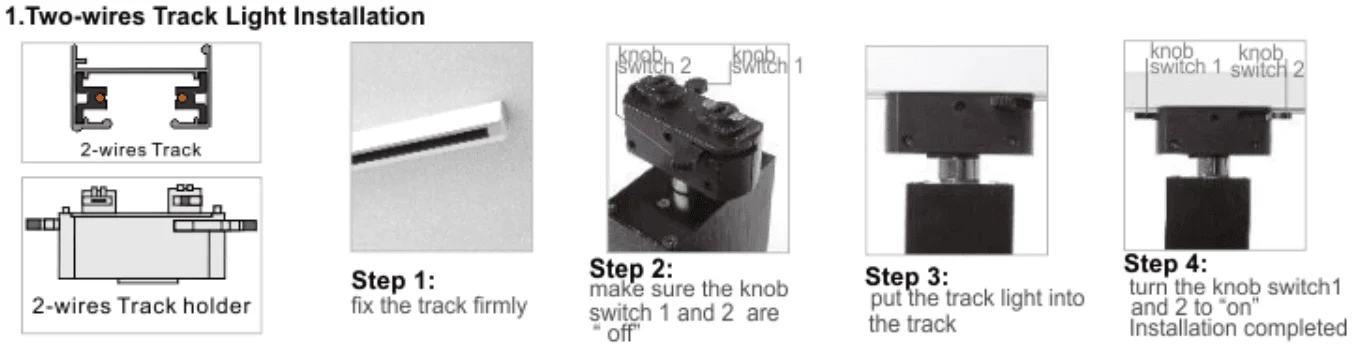

画像 1 · 取り付け
- 2導体レールへの器具取付。
- 1. レールを確実に固定します。
- 2. セレクター1と2が「off」になっているか確認します。
- 3. 器具をレールに挿入します。
- 4. セレクター1と2を「on」に回して取付完了です。

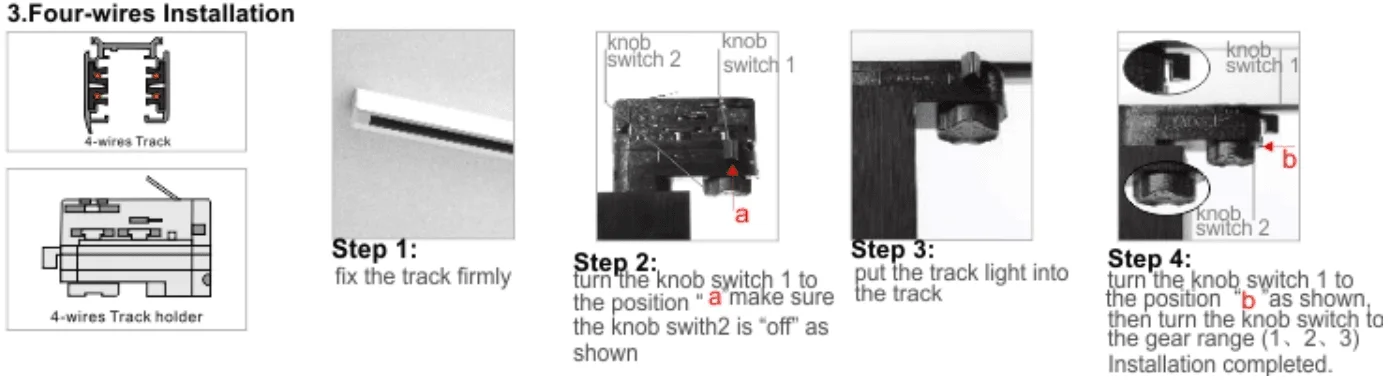

画像 2 · 取り付け
- 4導体レールへの取付。構成：レール、アダプター、セレクター1・2。
- 1. レールを確実に固定します。
- 2. 図のとおりセレクター1を「a」に回し、セレクター2が「off」か確認します。
- 3. 器具をレールに挿入します。
- 4. セレクター1を「b」に回し、対応セレクターで回路1、2、3を選んで取付完了です。
