配光角4段階のTL-Dズームスポットライト

型番	消費電力	寸法	光束	配光角	仕様書
HOYUWO-TL-10WD	10W±5%	Φ55*135mm	900-1100lm	15°から60°まで調整可能	仕様書を請求する
HOYUWO-TL-15WD	15W±5%	Φ65*165mm	1350-1600lm	15°から60°まで調整可能	仕様書を請求する
HOYUWO-TL-20WD	20W±5%	Φ75*170mm	1800-2200lm	15°から60°まで調整可能	仕様書を請求する
HOYUWO-TL-25WD	25W±5%	Φ75*170mm	2300-2600lm	15°から60°まで調整可能	仕様書を請求する
HOYUWO-TL-30WD	30W±5%	Ø80*L200mm	2800-3200lm	15°から60°まで調整可能	仕様書を請求する

• モバイルアプリ、Google Home、Amazon AlexaによるZigbeeスマート制御。注文仕様のゲートウェイと互換性を確認してください。
• 対応するTriac位相制御、0-10V、DALI電源による調光はオプションです。
• 三相レール（4導体）

発注内容を確定するための確認事項

既設レールへ追加する前に、ブランド・型番との互換性を書面で確認します。形が合いそうという理由だけでアダプターを適合品とは判断しません。

スポットと対象物の実際の距離で試験します。照射面積と、顧客動線からのまぶしさを評価できます。

対応レールで店舗、展示、その他の屋内のアクセント照明に検討できます。対象物までの距離を考慮して配光角と照射方向を選んでください。

適合する電源、固定部、アダプター、レールを確認して施工を準備します。施工者は説明書に従って結線し、絶縁テープだけで示された接続を十分な方法とは見なしません。器具を固定した後、照射方向を調整して動作確認を行います。

まず対応するレール・アダプター、固定具、電源を決めます。それらの説明書に従って器具を取り付け、向きを調整します。

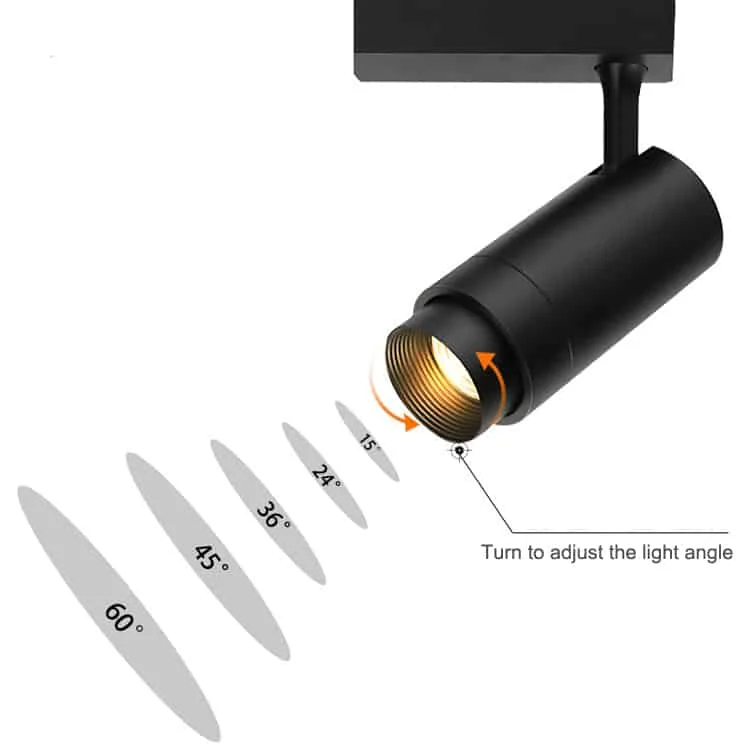

ズームや光の絞りはどう選びますか？

来場者の通常の位置から、光の輪郭と対象物の外へ広がる光を評価します。公称配光角だけで作品や展示ケースの照度を推定しません。照射距離と対象の大きさを考慮し、予定する面で試験して、該当仕様の調整結果を確認します。

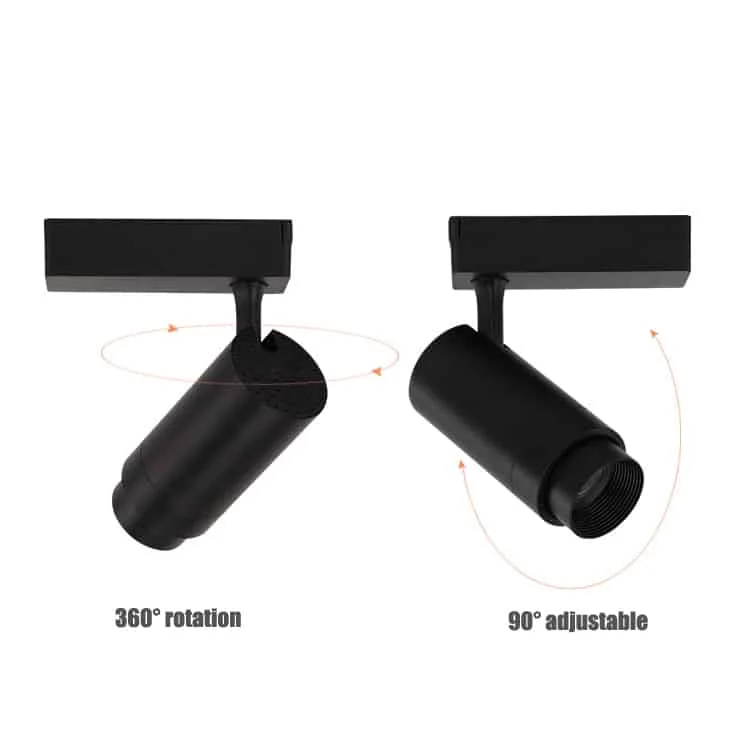

照射方向の調整時には何を確認しますか？

予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。

発注前にどの寸法を確認すればよいですか？

適合性は、Φ55*135mmと記載されたHOYUWO-TL-10WDの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このスポットライトに対応するレールとアダプターはどれですか？

スポットを選ぶ前にレールの型番と回路を特定します。アダプターが電気接続と機械的結合の両方でシステムに合うか確認します。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
