構造だけで品質を判断する前に、完成パネルとその資料を比較します。バックライト式は拡散カバーの背後にLEDを配置し、エッジライト式は導光板で光を広げます。

比較項目	エッジライト式パネル	バックライト式パネル
LED光源	チップ当たり0.2WのSMD2835との記載	型番をご確認ください
配光方式	導光板による配光	拡散カバー背面のLEDとレンズ
記載される厚さ	8mm, 9mm, 10mm または 12mm	30mm, 45mm または 55mm
材質	フレーム、PS拡散板、PMMA導光板、反射板、カバー	フレーム、PS拡散板、ベース。導光板なし
記載される発光効率	80-140lm/W	80-120lm/W
部品組立（SKD）	導光板と反射板を含む	レンズと拡散カバーの固定を確認
費用	仕様により異なる	仕様により異なる
材質の確認	導光板の耐黄変性	レンズの固定

画像の説明と記載内容

• バックライト方式
• エッジライト方式

この比較は構造の違いを示すもので、いずれかの品質が自動的に上回るという意味ではありません。

選定前にLED電源のスペースを確保し、拡散カバー、光束、仕様を確認します。外形が同じでも配光は異なる場合があります。

完成器具にはフレーム、発光モジュール、光学部品、背面カバー、LED電源があります。各材質を単独で評価するのではなく、仕様書でエッジライト式かバックライト式かを確認してください。

適合寸法を確認する際は、公差、天井の割付、フレームの支持方法を照合します。価格は仕様と発注条件によるため、見積もりに仕上げと寸法を明記してください。資料には6063アルミニウムフレーム、8-12mmの厚さ、シルバー・白・黒のアルマイト仕上げが記載されています。色で品質を分類せず、実際の仕様と支持構造への適合を確認します。

まぶしさの評価には測光データと計画の形状条件を使います。特定の材質やUGR<19の表示だけでは、すべてのオフィスでの結果は保証されません。点灯したサンプルで配光の差、暗い部分、仕上げを確認してください。エッジライト式では導光板と拡散板が組み合わさって働きます。資料にはレーザー加工、印刷、光学構造を用いた1.0mm、1.2mm、1.5mm、2.0mm、3.0mmの導光板、PS拡散板では1.0mm、1.2mm、1.5mmの厚さが記載されています。型番の実際の材質を特定してください。厚さだけで品質や価格の順位は決まらず、均一性と性能は完成パネルで評価します。

チップの効率を、拡散板やLED電源を含む器具全体の効率とは扱いません。提案構成の光束、演色性、温度条件を求めます。シリーズにはEpistarチップ、銅回路付きアルミニウム基板、SMD2835・SMD4014・SMD5630パッケージの記載があります。採用機種の構成を確認し、パッケージ名やメーカー名を完成パネルの測定値の代わりにしないでください。

光学仕様を変える場合は、同じ光束・配光を想定せず、その仕様のデータを確認します。エッジライト式の反射シートは光を出射面へ導く役割があり、導光板と拡散板を含む組合せで評価します。

取付・保守では説明書に従って外装を維持し、適合未確認のキットに合わせて加工しないでください。図面で剛性、固定箇所、材質、接続スペースを確認します。バックライト式ではベースが本体と一体化している場合があり、薄型仕様には鋼製の背面カバーや、相談対応のアルミニウム製カバーが記載されています。

天井やパネルを必要以上に取り外さず交換できるよう、LED電源へのアクセスを確保します。保証、部品供給、公称寿命は別々に確認してください。目でちらつきが見えないことは測定の代わりにならないため、ちらつきのデータを求めます。50000時間という値の条件をメーカー名から推測せず確認します。候補にはDONE、LiFud、Meanwell、GS、Boke、Eagleriseがあり、納入品の型番、入力、制御方式を特定します。

購入候補は、発注仕様と同じ構成のサンプルを完成器具の仕様書と照合して評価します。

金属や樹脂の商品名だけでは、機械・光学・熱の性能は判断できません。

接続部へのアクセスとカバー・光学部品の位置合わせを確認します。フレームの仕上げと、天井に載る支持面も点検します。

保守のため、交換用LED電源と、公称寿命の根拠となる使用条件を特定します。

エッジライト式とバックライト式を比較するときは、サイズと試験条件を揃えて差を評価します。

実際に使う画面への反射を、オフィスの作業位置から確認します。

パネルから出る光を比較するには、拡散カバーを含む完成器具の測定値や測光データが必要です。材質の透過率やチップ効率で代用しません。

作業位置を図面に示し、天井構造を確認するところから選定を始めます。

図面に吊下げ・支持方式、天井グリッド、器具上部の空きスペースを記録します。

呼称サイズが開口に合うように見えても、寸法図を照合して適合を確認してください。

見積もりに含まれるLED電源とキット、設置後のアクセス方法を確認します。

特注仕様には、元の標準機種だけでなく完成仕様の資料を求めます。

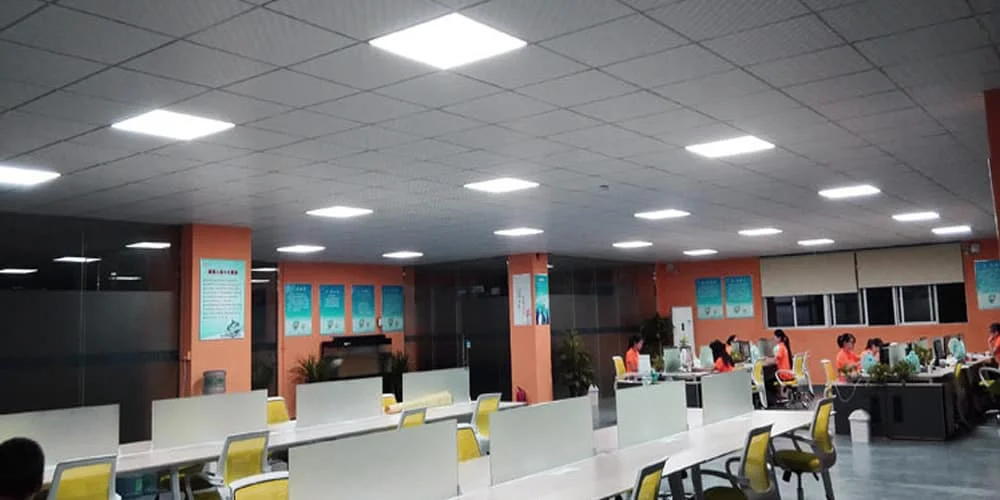

日本のオフィス改修を検討する場合も、画面と机の位置を揃えて提案を評価します。

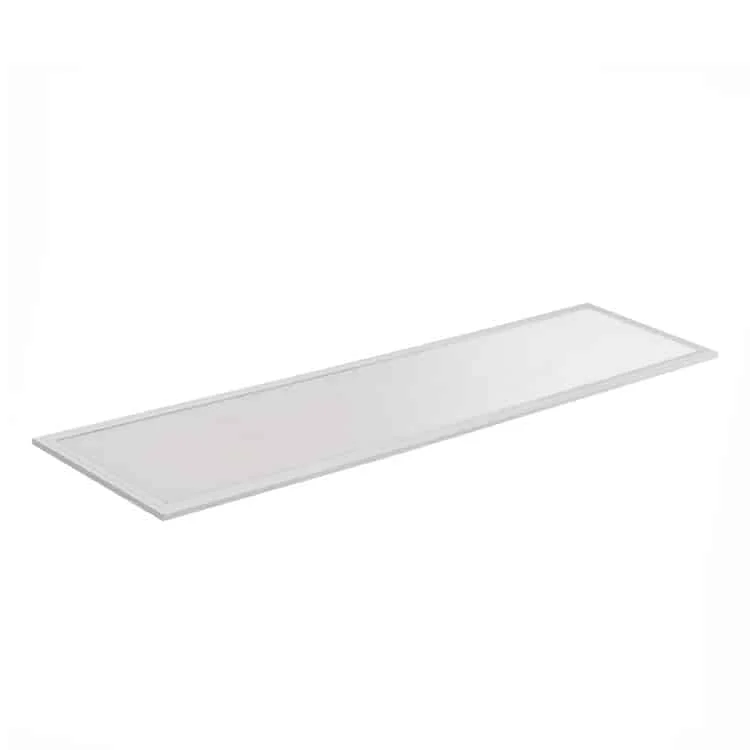

消費電力を決める前に外形図と天井の支持・開口寸法を確認します。ワット数を増やしても適合寸法や配光が維持されるわけではありません。シリーズには最大60Wの2×2サイズなどの特注例があります。直径2～10インチの円形では5W、7W、9W、12W、15W、18W、24W、30W、長方形では1200x300mm・40Wと1200x600mm・60Wが記載されています。呼称600x600mmの正方形は実寸595*595mmで40Wの場合があり、別の天井グリッド向けに620x620mmも記載されています。これらは資料にある選択肢で、メーカー間で必ず同等になる組合せではないため、最終仕様書を確認します。

比較表では消費電力、開口寸法、外形寸法を分けて記載します。

システム天井では、発注前に支持部分の正確な図面を確認します。

別仕様を発注する場合は、最終仕様書を求めてください。標準品からモジュール配置やLED電源が変わる可能性があります。

最初に、作業位置と実際の天井構成を照合します。

上部の空きスペース、グリッド、支持・吊下げ用の固定箇所を記録します。

施工は適切な知識・技能を持つ担当者に依頼し、電源を遮断してパネルとキットの説明書に従います。吊下げ、埋込、直付け、クリップ固定は、該当型番が対応部品を使用できる場合にのみ選びます。

天井を閉じる前に接続部とLED電源へのアクセスを確保し、必要なスペースを確認します。システム天井では構造の支持能力と支持寸法を確認してください。呼称サイズだけでは、すべての天井下地に適合するとは限りません。

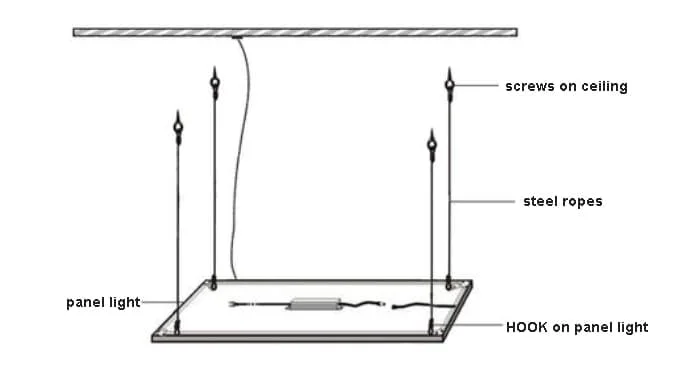

対応キットの許容範囲内で吊下げ長さと水平を調整します。パネル側・天井側の固定箇所を特定してください。ケーブルと固定具の図は構成例であり、採用機器の説明書と照合する必要があります。

直付けでは、最初にLED電源のスペースと接続部の保護・アクセスを確認します。その後、フレームと組立方法を確認してください。パネルを差し込む図は視覚的な参考であり、メーカーの施工順序に代わるものではありません。

将来の交換に備え、パネルとキットの説明書を保管します。外装に取り付けられそうという理由だけで、別の固定具を適合品とは判断しません。取付方式を変更する場合は、対応する部品と手順を求めてください。クリップ仕様では開口寸法、天井厚、固定箇所を確認します。

画像の説明と記載内容

• パネルライト
• 天井固定ねじ
• スチールワイヤー
• パネルライト側フック

画像の説明と記載内容

• 図の手順2：LED電源を接続し、パネルを挿入します。

施工前に、支持部の耐荷重、天井構造、指定パネルとキットの互換性を確認します。

カタログの呼称寸法だけでは、天井下地に適切に載るかは判断できません。

電源装置と接続部にアクセスできる設置スペースを確保します。

住宅、作業場、オフィスごとに色温度を機械的に決めたり、色温度だけで安全性、気分、集中力への効果を断定したりしません。色温度は白色光の見え方をケルビンで表します。このシリーズには寒色6000-6500K、中間色4000-4500K、暖色3000-3200Kの記載があります。発注確定前に、具体的な型番で選択可能か確認します。

実際の使用位置から反射を確認し、特に画面や光沢面に注意します。ケルビン値を変えるだけでは解消しない場合があります。暖色・寒色の好みに加え、照度、均斉度、まぶしさを検討してください。サンプルを使い、家具、壁、物品を他の見える照明と一緒に観察して、素材と用途に合う光を選びます。

交換を容易にするため、注文の構成と完全な型番を保管します。隣接パネルや将来の増設がある場合は色の許容差を求めてください。同じケルビン値でも見た目が一致するとは限りません。色温度と演色評価数は異なる性質を示す指標として区別します。

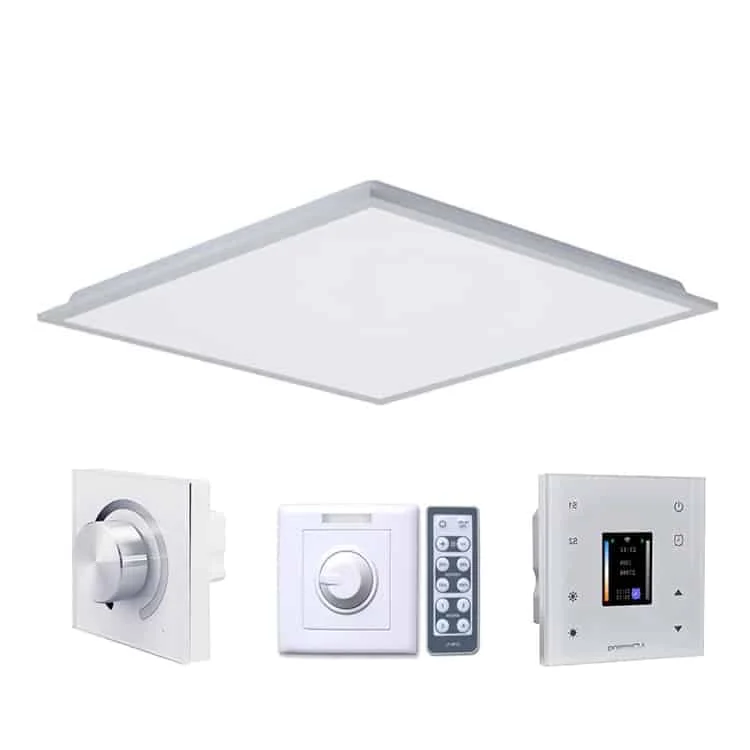

納入資料には構成部品と初期設定を明記します。利用者が変更できる項目と試運転時に固定する項目を決めてください。そのために仕様の操作機器、LED電源、制御を確認し、スイッチによる選択と連続的な色調整を区別します。

提案比較では条件を揃え、あるサンプルの結果を別構成へそのまま適用しません。計算に必要な場合は、指定の光学仕様と光色に対応する測光データを求めます。取付方法と保守計画も合わせて調整します。

選んだ光色を、室内の仕上げと他の器具の光に合わせて検討してください。

隣接する器具の色差を抑えるため、色の許容差のデータを求めます。公称色温度が同じだけでは、製品同士の見た目の一致は保証されません。

まぶしさの評価には、実際の作業位置と形状条件に対応する測光データ・計算条件を求めます。製品の表示だけで室内の検討を代替しません。

寿命表示を比較する際は、試験温度と光束維持率の基準を集め、製品保証と区別します。それぞれの数値を裏付ける構成と関連付けて確認します。
