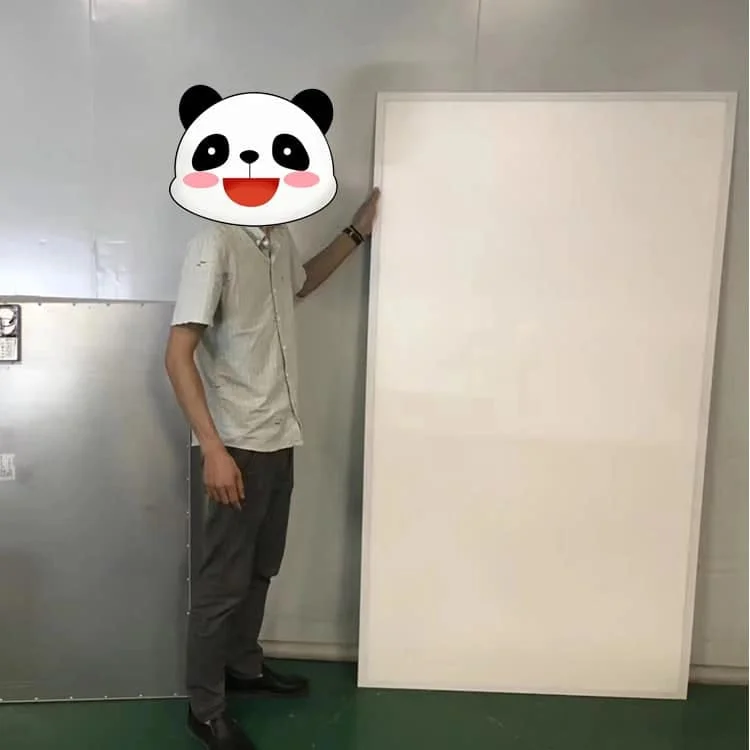

寸法指定対応のバックライトパネル

寸法に合わせた 特注直下型パネルをご希望の場合は、図面と供給可否をご確認ください。1200×150mm、1200×100mm、1200×200mm、1200×1000mm、1200×800mm、1000×1000mm、2000×1000mmなどの寸法をご相談いただけます。

  • 方式：直下型
  • 取付方式：埋込を標準とし、吊下げ・直付けはオプション
  • 寸法： 1200×150mm。1200x100mm、1200x200mm、1200x1000mm、1200x1200mm、1500x1200mmなど。
  • 記載の発光効率：100-130lm/W
  • 使用温度範囲: -25/+65℃
  • 公称寿命: 50000 時間
  • 表示されている適合内容：CE、RoHS。該当型番の資料をご確認ください。
  • 保証: 3/5 年
  • 電源の選択肢：LiFud/Eaglerise/Philips/Boke
  • 入力電圧: 110/220V-277VAC 50/60Hz
  • 総合高調波歪率: <15%
  • 材質：金属フレーム＋金属背板＋PSカバー
  • 仕上げ：つや消しホワイト／ブラック
  • 光源：Philips SMD2835
  • 力率:>0.9
  • 防塵・防水および耐衝撃等級：前面IP44、IK06
お見積もり依頼

型番消費電力寸法光束仕様書
HOYUWO-PL1201018W-24W±5%1195*95mm1800-2400lm仕様書を請求する
HOYUWO-PL1201524W-30W1195*145mm2400-3000lm仕様書を請求する
HOYUWO-PL1202030W -36W1195*195mm3000-3600lm仕様書を請求する
HOYUWO-PL120100100W -140W1195*995mm11000-12000lm仕様書を請求する
HOYUWO-PL120120100W -160W1195*1195mm14000-16000lm仕様書を請求する

必要な寸法が一覧にない場合は、希望寸法を明記してメールで供給可否を確認します。

  • TRIAC／0-10V／DALI調光対応
  • 非常用キット：5W/7W、記載の点灯時間は1・2・3時間
  • 直付けフレームと吊下げワイヤー

発注内容を確定するための確認事項

実際の高さ、位置、作業エリアでまぶしさを評価します。カタログ値だけでは現場の結果を示さないため、その設置条件に固有の計算を求めます。

公表寿命を評価するときは、試験温度と光束維持率の判定基準を求めます。

寸法と取付が天井の割付・照明計画に合う場合、屋内の全般照明に使用できます。

対象モデルの取扱説明書と図面に従って施工を準備します。直付け・埋込・吊下げから取付方式を選び、対応する付属品を手配します。

施工準備では、図面、取付下地の条件、LEDドライバーへのアクセス方法を整理します。結線は施工担当者がメーカーの指定手順に従って行います。

発注前にどの寸法を確認すればよいですか？

取付部との適合は、1195*95mmと記載されたHOYUWO-PL12010の図面と照合します。この寸法をシリーズ全体に適用せず、実際に納入する仕様の寸法を確認します。

吊り天井への適合性はどのように確認しますか？

パネル外寸を天井グリッドと支持部に照合します。選んだ取付方式で納入すべきフレーム・部品を具体化します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
