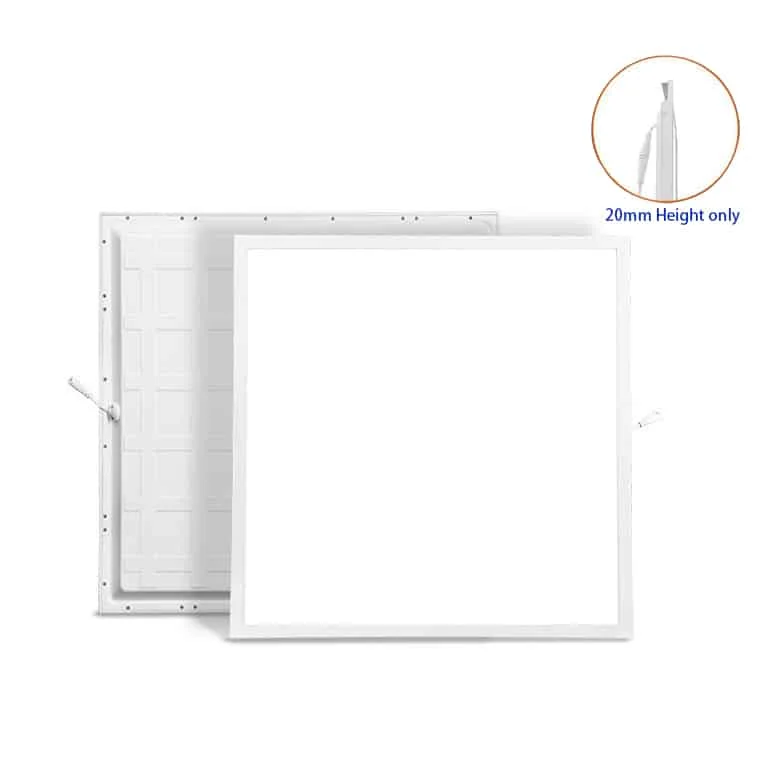

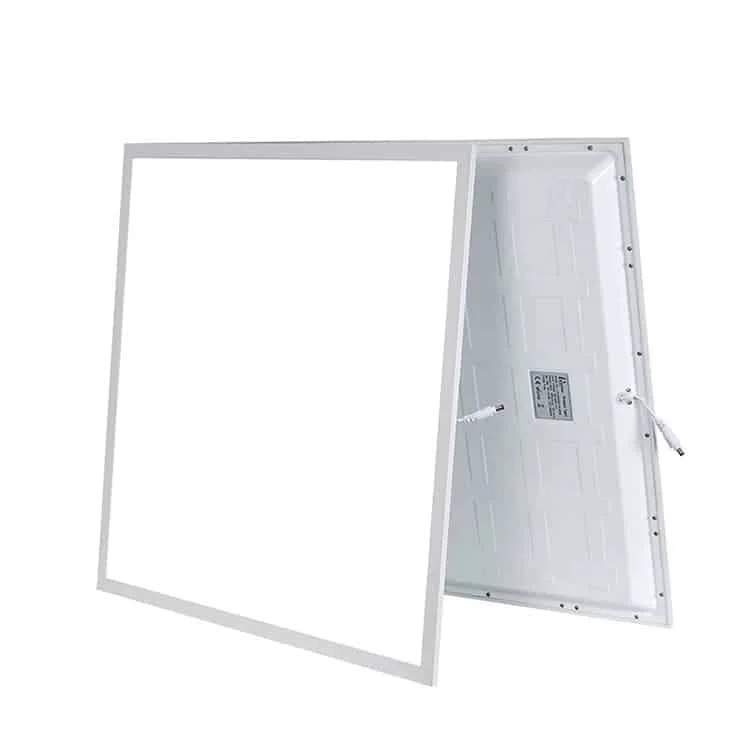

厚さ23mm・600×600バックライトパネル

型番	消費電力	寸法	光束	仕様書
HOYUWO-PL6060-36WD	36W±5%	595*595*H23mm	3600-4400lm	仕様書を請求する
HOYUWO-PL6060-40WD	40W±5%	595*595*H23mm（標準） 603*603*23mm（米国仕様）	4000-4800lm	仕様書を請求する
HOYUWO-PL6060-48WD	48W±5%	595*595*H23mm	4800-5900lm	仕様書を請求する
HOYUWO-PL-6060-60WD	60W±5%	595*595*H23mm	6000-7200lm	仕様書を請求する

• パネルを調光する場合は、TRIAC、0-10V、DALIに対応する電源を選んでください。
• 非常時バックアップ：出力30%、記載点灯時間1、2、3時間
• 直付け用フレームはオプション

会議室、オフィス、スーパーマーケット向けのパネルとして、 商業照明計画の中で検討できます.

教室、オフィス、店舗では天井の割付とパネルを合わせます。全般照明のため、作業位置での配光とまぶしさを確認します。

• 標準仕様は対応するシステム天井向けです。支持寸法と固定方式を確認してください。
• 吊下げ取付けには、スチールワイヤーと対応部品を注文してください。
• 直付けには対応するフレームが必要です。
• スプリングクリップ取付けオプション。対象型番に適した付属品を請求してください。

発注内容を確定するための確認事項

公表寿命を評価するときは、試験温度と光束維持率の判定基準を求めます。

保守計画では、交換用LED電源の供給可否と、天井裏からの取外し方法を確認します。

天井構造が機種の支持・吊下げ・直付け方式に対応するか確認します。LED電源の収容と保守の空間も確保します。

本体が浅ければ必ず収まりますか？

商品写真から推測した奥行きだけで注文を決めません。図面を天井裏の設備と照合し、保守用のアクセスを確保します。本体の高さだけでは必要空間のすべてを表せません。LED電源、コネクター、取付け公差も確認に含めます。

発注前にどの寸法を確認すればよいですか？

交換する場合は既存器具の寸法を提示し、似た出力から大きさを推測しません。固定部、ケーブル入口、外付け部品の位置も確認します。HOYUWO-PL6060-36WDの図面には595*595*H23mmと記載されています。他の仕様は寸法が異なる可能性があるため、この情報を支持部と注文仕様に照らして確認します。

吊り天井への適合性はどのように確認しますか？

呼びサイズだけから正確な支持寸法を判断しません。パネルの支持部分の図面を求め、天井を不要に解体せず電源へアクセスできるようにします。外形寸法を天井グリッドと支持システムに照合し、最後に選んだ取付方式に必要な枠やキットを特定します。

非常時の明るさは通常点灯時と同じですか？

非常用照明への適合性は計画に照らして確認します。バッテリーを追加するだけでは適合の証明になりません。動作図と公称点灯時間を裏付ける条件を求め、通常モードの定格出力とは別に評価します。非常時構成では、バッテリー、持続時間、利用できる光束または出力を明確にします。

どの調光方式を指定すればよいですか？

位相制御、アナログ、デジタルの各入力を区別し、相互に置換可能とは扱いません。LED電源と操作機器の検証済み組合せに加え、最低調光レベルと起動時の応答を確認します。器具のプロトコルを現場の制御計画と合わせ、選定モデルに対応する仕様を供給内容に明記します。
