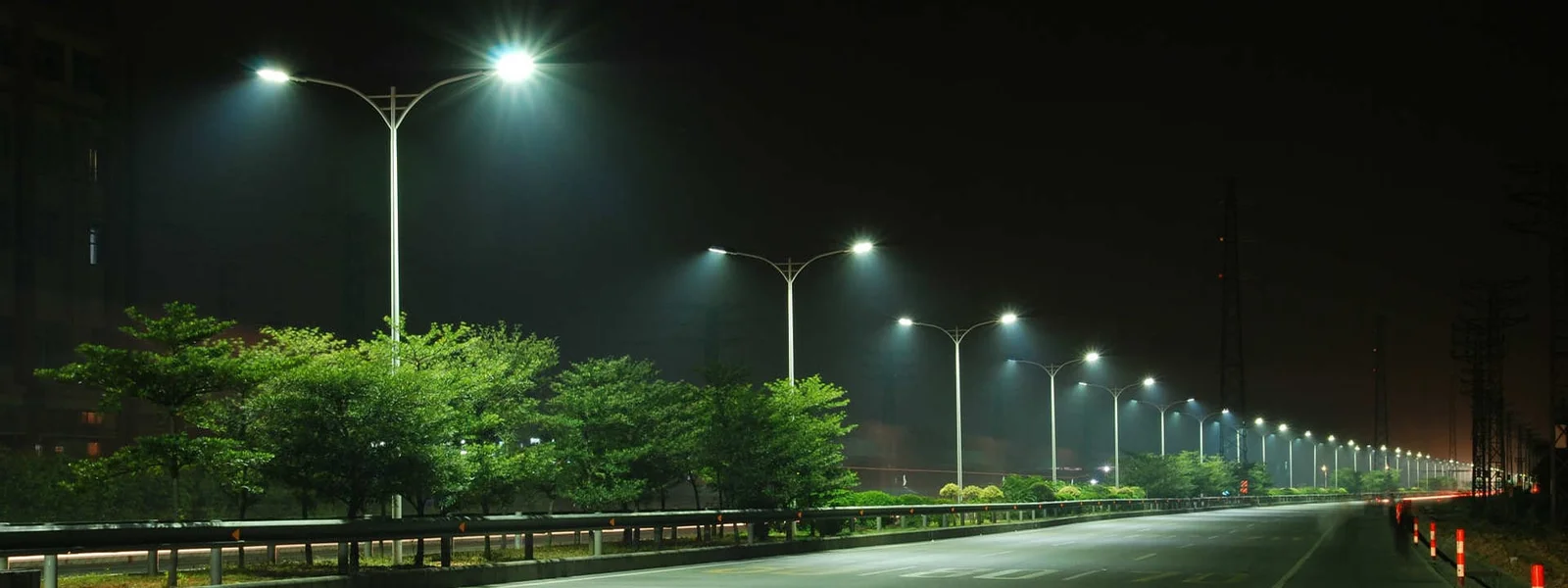

設備の検証と保守のため、実際の取付条件と採用した配光の測光データを記録します。モジュール形の外装だからといって、投光器と同じ配光とは限りません。高圧ナトリウムやメタルハライドから更新する場合は、安定器などを含めた総消費電力と路面上の光を比較します。道路照明は通常、ポールやアームに取り付け、街路、道路、その他の屋外を照らします。間隔、傾斜、高さ、配光を用途に結び付け、まぶしさや周辺への漏れ光を抑えながら必要箇所に光を届けます。消費電力の数値を置き換えるだけでは更新計画は成立しません。

器具と同時に、アーム、ポール、道路形状を評価してください。

取付条件を記録する際は、点灯時間帯と傾斜を残し、納入する配光仕様の測光ファイルを求めます。

LEDの光束値だけで取付条件の評価を代替することはできません。

見積もりを道路幅、ポール位置、高さ、傾斜、アームの計画と対応させてください。

改修では、代替機種の測光データと既設設備全体の消費電力を求め、型番と実際の結果を比較します。表は構造と保守方法の違いを整理するために使い、ある技術に一律の寿命、効率、光の利用率を割り当てないようにします。

設計計算と配光から消費電力を選びます。既設設備と比較する場合は、補助装置も消費電力に含めます。表にはLEDと他方式の出力が記載されていますが、直接置き換えられる同等値とは扱いません。

ケルビン値だけで事故の減少、霧の中での視認性向上、効率向上を判断しません。該当機種で選べる白色光を確認します。記載範囲は暖色2800-3200K、中間色4000-4500K、寒色6000-6500Kです。これらは光の見え方を示す値で、選択は設置場所と計画の条件に基づいて行います。

色に加えて、侵入光、均斉度、まぶしさを確認してください。元資料が参照するスペインIDAEの屋外照明ガイドは、これらを設置条件と関連付けています。照明対象外への光を評価するには器具全体、傾斜、配光、分光分布の情報が必要です。この海外資料を日本の法規として扱わないでください。

住宅に近い道路では、照らされる可能性のある外壁や窓を図面に示してください。影響に配慮すべき環境では、担当者が場所に応じた基準を具体化します。販売上の光色推奨は、日本を含むすべての地域に一律に適用される義務でも、あらゆる気象条件での性能保証でもありません。

比較では形状と計算条件を揃え、各仕様の資料を求めます。必要な面に届く光と、その外へ出る光を確認してください。仕様によって効率や配光が異なるため、表示光束の大きさだけで選びません。

配光、傾斜、型番、色温度を変更した場合は計算への影響を確認します。交換時に仕様を維持できるよう、これらを資料に残してください。夜間の運転スケジュールを決め、その運用に対応するLED電源と制御機器も確認します。

日本の設置場所では、選んだ白色光を照明計画の条件と夜間の周辺環境に照らして検討します。

白色光の選択に加え、分光特性、照射方向、対象外の面へ届く光を評価してください。

販売上の光色提案を、すべての計画に適用される要件とは扱いません。

更新では、残す部材と提案器具を支えられるかを先に確認します。機械的データからアームとポールの強度・固定方法を確認してください。その後、実際の配置で均斉度、侵入光、まぶしさを計算します。資料には3、4、5、6、8、10、12、14メートルの高さが選択例として記載されています。高さ、道路幅、間隔、アーム、配光を組み合わせて評価し、消費電力だけで高さ、適合性、設置間隔を決めないようにします。

高さを配光、アーム、器具間隔、道路幅と合わせて確認してください。

これらの範囲を、設計計算やポールの強度確認の代わりに使うことはできません。

予算の調整で間隔を変更する場合は、計算結果を再確認します。実際の取付条件でまぶしさ、均斉度、有効エリア外への漏れ光を計算してください。配置、高さ、配光、道路幅を関連付けてポール間隔を決め、一律の比率は使いません。

この参考上の関係を設計規則として解釈しないでください。

設置間隔を決める前に、採用する配光と傾斜で侵入光、均斉度、まぶしさを確認してください。

口金が同じでも、すべてのLEDランプが既存器具に適合するわけではありません。電源、温度条件、配光を確認してから、互換性のある光源交換か器具全体の交換かを検討します。従来設備には高圧ナトリウムやメタルハライドが使われ、E27・E40口金と安定器などの補助装置を備える例があります。

改修見積もりでは光源交換と器具一式の交換を分けて記載します。

仕向国だけで機器の電圧を決めたり、互換性を確認せず仕様を交換したりしません。型番の入力範囲と計画上の電源を照合します。機種に応じて110-120VACまたは220-240VAC、50/60Hzの入力、およびDC12V、DC24V、DC48Vの選択肢が記載されています。発注仕様を選ぶ際に、器具がどの電源を使うか明確にします。

日本向けの計画でも、予定する電源と納入機種の入力範囲を個別に確認します。

予定する運転スケジュールを実行するには、その型番の操作機器とLED電源を確認します。該当する場合はTriac、0-10V、DALIの選択肢を相談しますが、シリーズ全機種が調光できるとは考えません。

実際に取り付ける傾斜と位置での上方への光のデータを求めます。水平状態で得られた表示値が、最終的な設置結果を表すとは限りません。

担当者が用途と計画条件に基づいて定めた時間帯・明るさに対し、実行に必要なプログラム、LED電源、制御システムを確認します。
