50W～150W装飾ポール灯

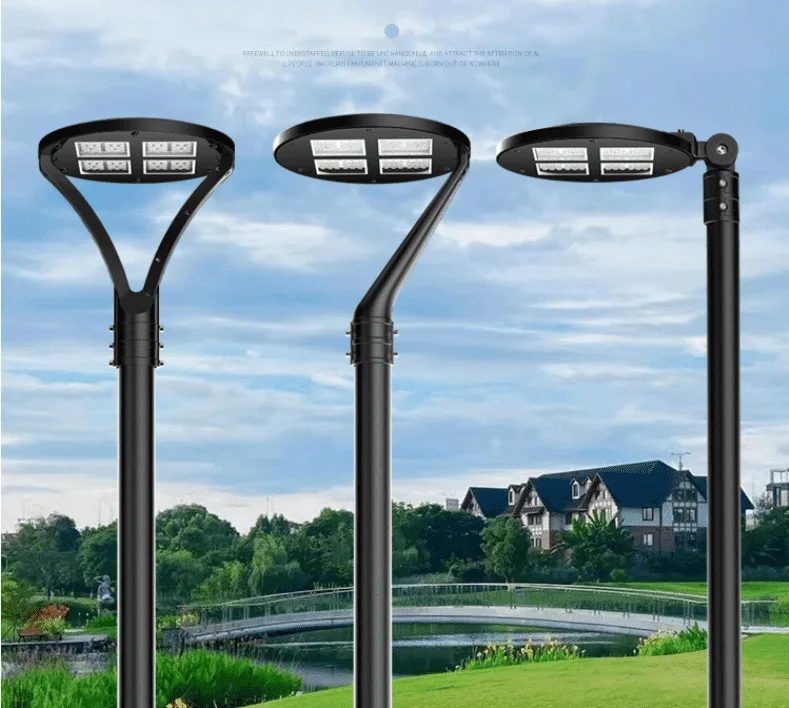

住宅街、庭園、駐車場では、可動形・片アーム・両アームのポールトップ形状から選択できます。比較対象の範囲は50Wから150Wです。4mから12mの取付高さを検討の出発点とし、仕様ごとの測光データ、固定方法、光センサーのオプションを確認してください。

  • 参考モデル：HOYUWO-SL-H-01シリーズ
  • 取付径：D60-75mm
  • 取付高さ：4m-12m
  • 配光角: 60°/90°/70*140°/T2/T3
  • 制御方式：標準はオン／オフ、調光／光センサーはカスタマイズ可能
  • 使用温度範囲: -25℃/+55℃
  • メーカー保証: 3/5 年
  • 公称適合規格: CE・RoHS
  • 原産国：中国
  • 入力電圧: 100-265VAC 50/60Hz
  • 力率:>0.95
  • 総合高調波歪率: <15%
  • 演色評価数:>70
  • 色温度: 2700-3000K/ 4000-4500K/6000-6500K
お見積もり依頼

型番消費電力寸法配光角IK等級接合穴仕様書

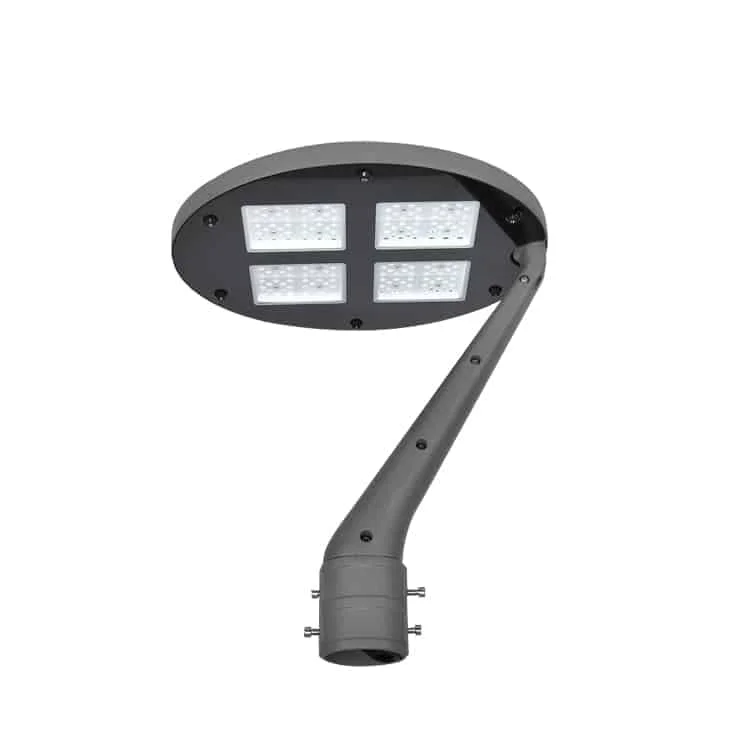

HOYUWO-SL-H-01-750W 70W 100W 120W 150W423x520mm60/90/120/70*140°/T2/T3IK08φ70仕様書を請求する

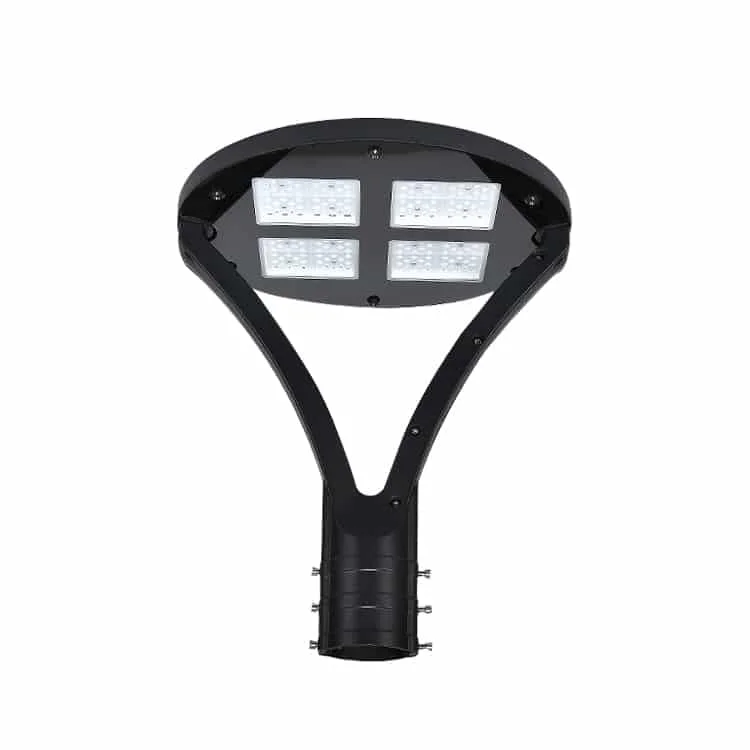

HOYUWO-SL-H-01-Y50W 70W 100W 120W 150W423x520mm60/90/120/70*140°/T2/T3IK08φ70仕様書を請求する
HOYUWO-SL-H-Adjustable50W 70W 100W 120W 150W423x637mm60/90/120/70*140°/T2/T3IK08φ60仕様書を請求する

  • 光センサー（日没から日の出まで点灯）
  • 調光（PWM/0-10V/DALI）
  • 低電圧入力 DC12V/DC24V/DC36V/DC48V・60VDC

発注内容を確定するための確認事項

採用する配光と取付角度での上方光束を求めます。水平状態の測定値を、傾けた設置へ自動的に当てはめません。

夜間に光をどう変えるかを設計で決めます。その運用を実行するLED電源・制御の組合せと、納入範囲に含まれるかを確認します。

計画で指定した構成により、道路やその他の屋外空間で検討できます。選定時は配光を設置場所の形状と運転条件に照らして評価してください。

取付ポール径として図示されたD60-70mmの寸法を確認してください。

以下で参考取付高さを確認できます。

消費電力取付高さ
50W-70W4-7メートル
100W-120W8-10メートル
150W10-12メートル

ポール・アーム、固定具、傾斜、配線を設計と照合します。照射方向と制御設定を記録し、保守時にも維持できるようにします。

発注前にどの寸法を確認すればよいですか？

適合性は、423x520mmと記載されたHOYUWO-SL-H-01-7の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

この配光とポールの高さ・間隔はどう関係しますか？

器具間隔は道路形状と型番の測光データを組み合わせて決める必要があります。消費電力だけでは間隔を設定できません。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
