400W～600W高所用モジュール型投光器

型番	消費電力	寸法	光束	取付高さ	照射範囲の直径	仕様書

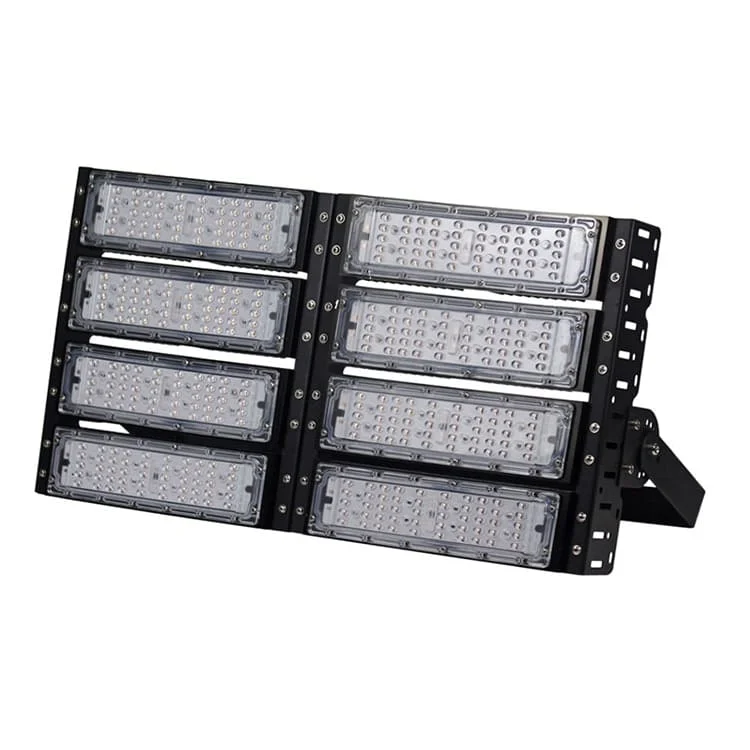

HOYUWO-FL-400WM	400W±5%	350*562*145mm	44000-60000lm	20-25 m	50-60m	仕様書を請求する

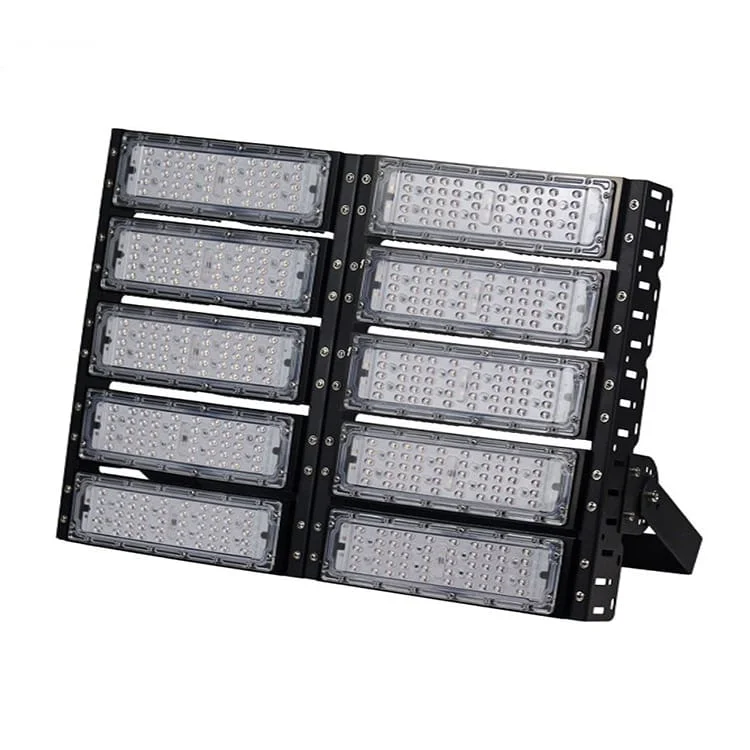

HOYUWO-FL-500WM	500W±5%	440*562*145mm	55000-75000lm	25-30 m	60-70m	仕様書を請求する
HOYUWO-FL-600WM	600W±5%	530*562*145mm	66000-90000lm	30-40 m	70-85m	仕様書を請求する

• 受注電圧の選択肢：AC 347-480VまたはDC 12-48V
• 制御オプション：明暗センサー・0-10V調光・DALI
• 内蔵バッテリーの選択肢は90分の点灯時間と記載されています。動作出力と使用条件を確認してください。
• 取付：仕様に応じてポール側面アダプターまたはヨークブラケット

発注内容を確定するための確認事項

接続部の保護は個別に確認します。接続箱・コネクター・ケーブルグランドを点検し、本体のIP等級がそれらにも自動的に適用されるとは判断しません。

光の方向と、周辺の敷地、窓、道路へ届く範囲も検討します。作業面の照度と合わせて対象外への漏れ光を評価します。

• 港湾・コンテナターミナル・造船所
• 空港（エプロン・貨物エリア）
• スポーツスタジアム（外周・練習場）
• 大規模工業施設・畜産施設。事前に環境条件と設計を確認
• 物流配送センター
• 料金所広場・大型ラウンドアバウト

屋外面や広い施設へ光を向ける場合は、適した仕様と向きを検討してください。照明計算で作業に必要なエリアへ光を集められるようにします。

施工前に支持部、取付アーム、接続部の密閉、保守アクセスを確認します。照明計算と現場確認で最終的な照射方向を決めます。

発注前にどの寸法を確認すればよいですか？

取付部との適合は、350*562*145mmと記載されたHOYUWO-FL-400WMの図面と照合します。この寸法をシリーズ全体に適用せず、実際に納入する仕様の寸法を確認します。

この投光器の照射方向はどのように決めますか？

取付高さと有効エリアを決めたうえで、型番の光学系と取付アームの調整を検討します。照明計算によって必要な照射方向を決めます。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
