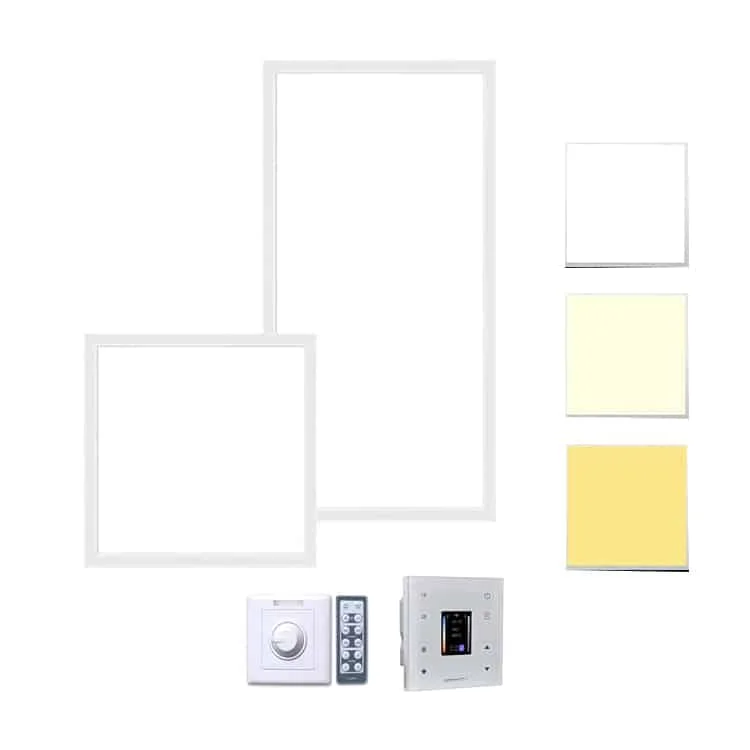

オフィス、医療施設、ホテルの制御を統一するため、付属する操作機器、通信方式、LED電源を確認してください。対象は次の器具です： バックライト式LEDパネル。位相制御（TRIAC）、0-10V、DALIを選択できます。0-10V・DALI仕様には固定白色と3000K、4000K、6000Kの3CCT切替があります。
| 型番 | 消費電力 | 寸法 | 光束 | 調光タイプ | 仕様書 |
|---|---|---|---|---|---|
| HOYUWO-PL3030-18WD（調光） | 18W±5% | 295*295*32mm | 1800-2200lm | Triac/0-10V/DALI調光 選択肢 | 仕様書を請求する |
| HOYUWO-PL6030-24WD（調光） | 24W±5% | 595*295*32mm | 2400-2900lm | Triac/0-10V/DALI調光オプション | 仕様書を請求する |
| HOYUWO-PL6060-36WD（調光） | 36W±5% | 595*595*32mm | 3600-4400lm | Triac/0-10V/DALI調光オプション | 仕様書を請求する |
| HOYUWO-PL6060-40WD（調光） | 40W±5% | 595*595*32mm | 4000-4800lm | Triac/0-10V/DALI調光オプション | 仕様書を請求する |

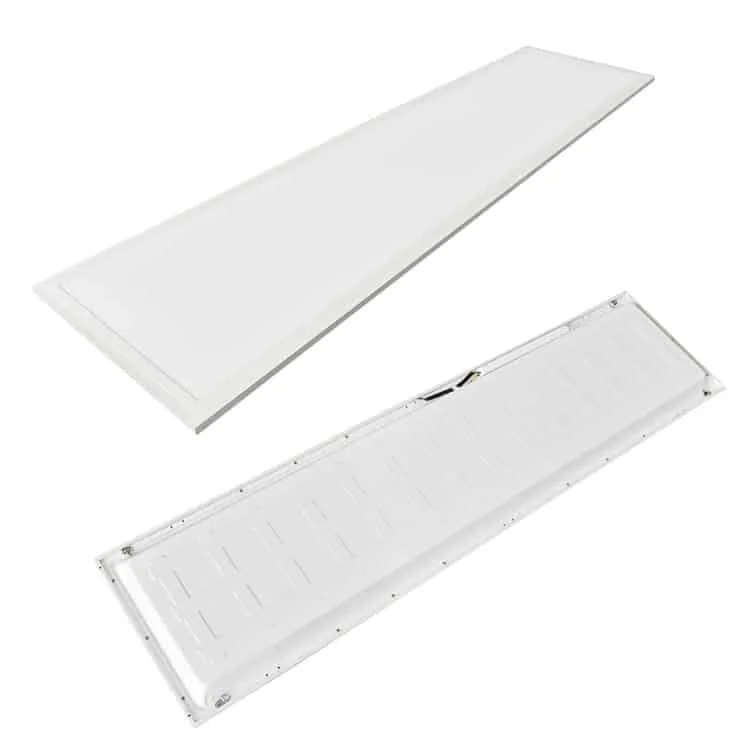

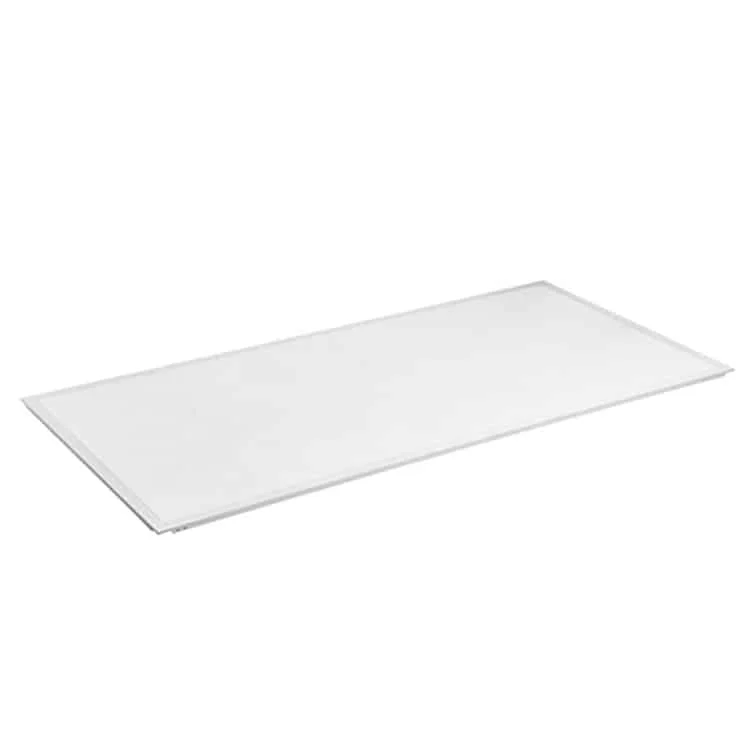

| HOYUWO-PL12030-40WD（調光） | 40W±5% | 1195*295*32mm | 4000-4800lm | Triac/0-10V/DALI調光オプション | 仕様書を請求する |
| HOYUWO-PL12060-50WD（調光） | 50W±5% | 1195*295*32mm | 5000-6000lm | Triac/0-10V/DALI調光オプション | 仕様書を請求する |
| HOYUWO-PL12060-72WD（調光） | 72W±5% | 1195*295*32mm | 7200-8200lm | Triac/0-10V/DALI調光オプション | 仕様書を請求する |
実際の高さ、位置、作業エリアでまぶしさを評価します。カタログ値だけでは現場の結果を示さないため、その設置条件に固有の計算を求めます。
公表寿命を評価するときは、試験温度と光束維持率の判定基準を求めます。
教室、オフィス、店舗では天井の割付とパネルを合わせます。全般照明のため、作業位置での配光とまぶしさを確認します。
天井構造が機種の支持・吊下げ・直付け方式に対応するか確認します。LED電源の収容と保守の空間も確保します。

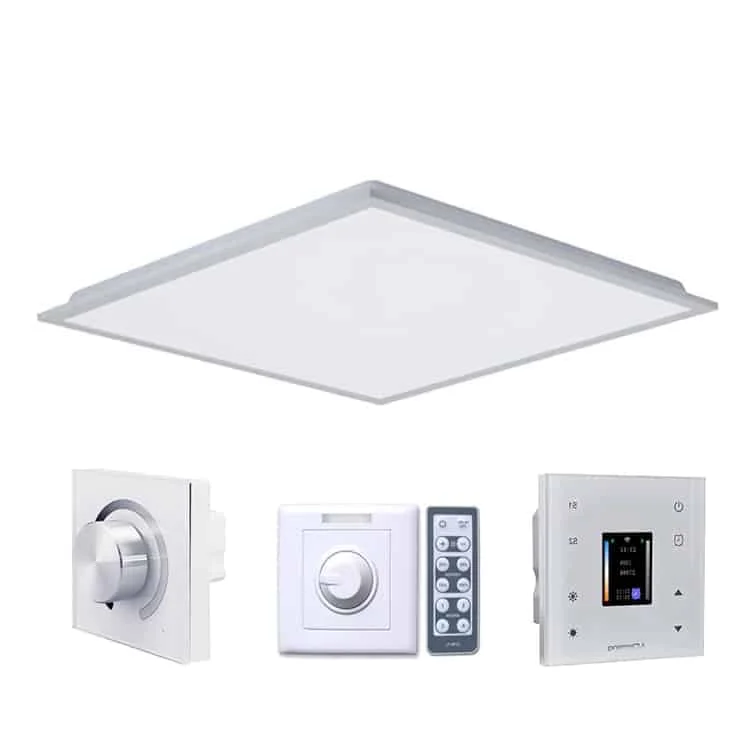

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
HOYUWO-PL3030-18WD（調光）図面の295*295*32mmを支持部に照合します。納入仕様を確認し、全シリーズへ一律適用しません。
パネル外寸を天井グリッドと支持部に照合します。選んだ取付方式で納入すべきフレーム・部品を具体化します。
非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
