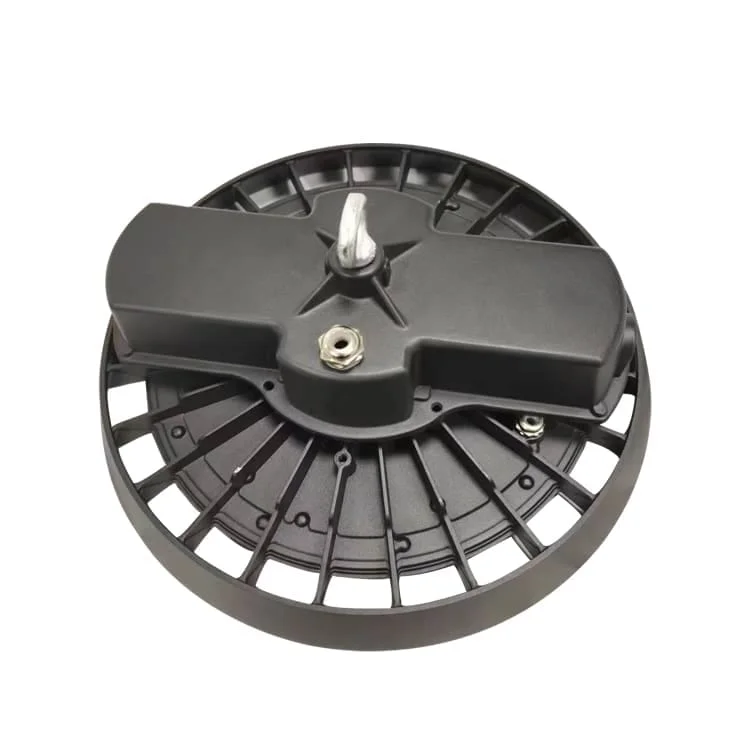

0-10V／DALI調光UFO型高天井照明
工場建屋・体育館・多目的ホールの用途に応じて、電源・配光・制御を決めます。シリーズの記載効率は150 lm/W～200 lm/Wです。標準の固定色温度に対し、調色仕様をご相談いただけます。この円形UFO型高天井灯には0-10VまたはDALI調光仕様があります。
- 対象モデル：HOYUWO-HB-Dシリーズ
- 調光：電源に応じて0/1-10VまたはDALI
- 消費電力: 100W 150W 200W
- 取付方式：直付け／吊下げ
- 記載の発光効率：150lm/W
- 公称寿命: >50000 時間
- メーカー保証: 3/5 年
- 表示されている適合内容：CE、RoHS。該当型番の資料をご確認ください。
- 記載の納期：数量に応じて7-15日
- 原産国：中国
- 最小発注数量：一機種30台
器具用のオプションバッテリーを相談できます： 非常用バックアップ に対応する構成。
工場、作業場、倉庫の高所照明では、棚と作業の位置を考慮してください。その情報から配光と必要台数を検討できます。
高天井灯の調光接続は、以下の図で確認してください：
- DALI調光LED高天井灯の接続図：
- 0-10V/1-10V調光高天井灯の取付と接続：
発注内容を確定するための確認事項
LED電源を含む高天井照明全体の許容温度範囲を求めます。床面と異なる可能性がある屋根付近の温度も考慮します。
LED電源の公表突入電流を施工担当者に伝え、回路と接続可能台数を設計してもらいます。
計画では支持部の許容荷重、吊下げ方法、保守アクセスを確認します。固定と配線は型番の説明書に従って行います。
どの調光方式を指定すればよいですか？
位相制御、アナログ、デジタルの各入力を区別し、相互に置換可能とは扱いません。LED電源と操作機器の検証済み組合せに加え、最低調光レベルと起動時の応答を確認します。器具のプロトコルを現場の制御計画と合わせ、選定モデルに対応する仕様を供給内容に明記します。
発注前にどの寸法を確認すればよいですか？
取付部との適合は、Ø250*H90mmと記載されたHOYUWO-HB-100WDの図面と照合します。この寸法をシリーズ全体に適用せず、実際に納入する仕様の寸法を確認します。
天井の高さだけでこの高天井照明を選べますか？
図面に機械、棚、作業面を記載します。その情報と測光データを確認してから消費電力と台数を決めます。
非常時の明るさは通常点灯時と同じですか？
非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
画像の内容をテキストで確認

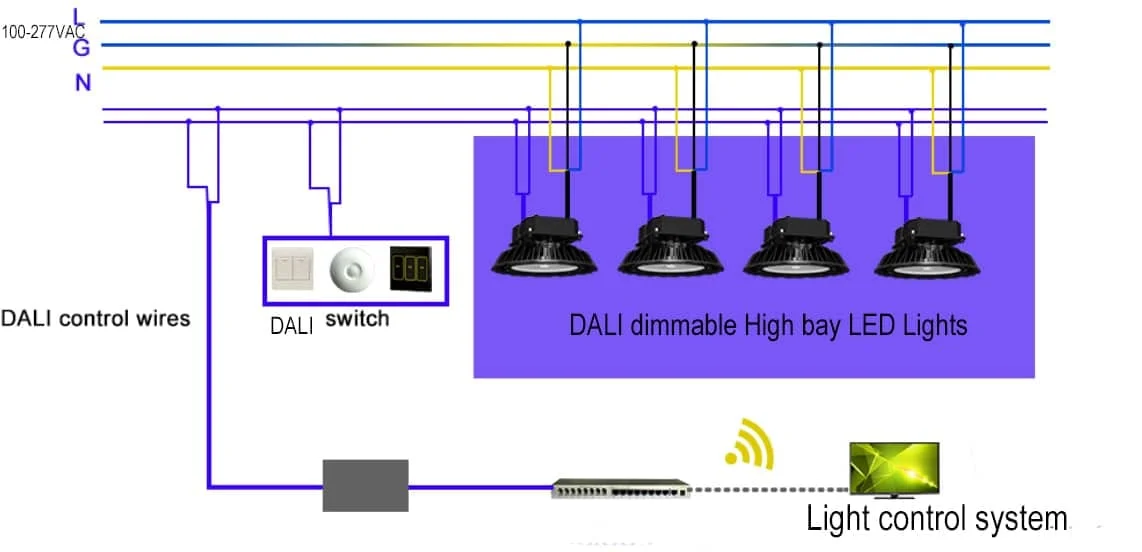

図1・取付と接続
- DALIによる調光LED高天井照明の制御システム。
- 記載電源：100–277VAC、L・G・N線。
- 図示部品：DALI制御線・DALIスイッチ・調光LED高天井灯・照明制御システム。

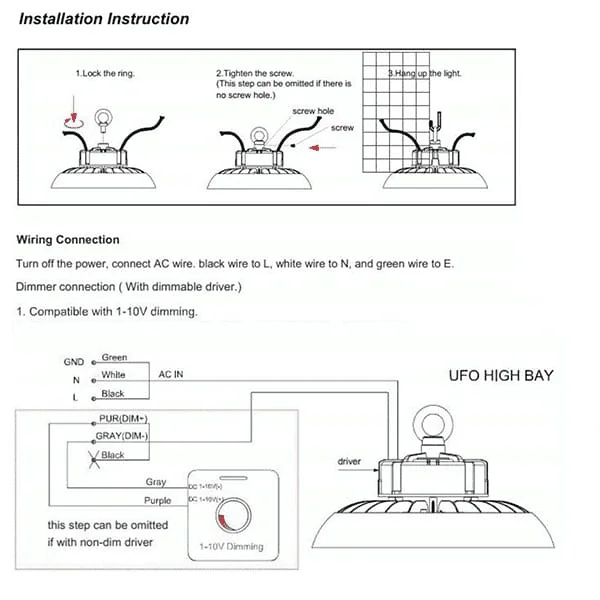

図2・取付と接続
- 図には吊り環・ねじ・吊下げの固定方法を示しています。対象モデルの説明書に従い、図と異なることだけを理由に固定箇所を省略しないでください。
- 原図の表示は黒がL、白がN、緑がE/GNDです。この色分けを別の設備の規則にしないでください。電源を切った状態で端子を特定し、器具の表示に従ってください。
- 調光接続は1–10V対応の調光電源を対象としています。
- 図では紫がDIM+、灰色がDIM−です。納入仕様の説明書で、制御線の接続と処理を確認してください。
