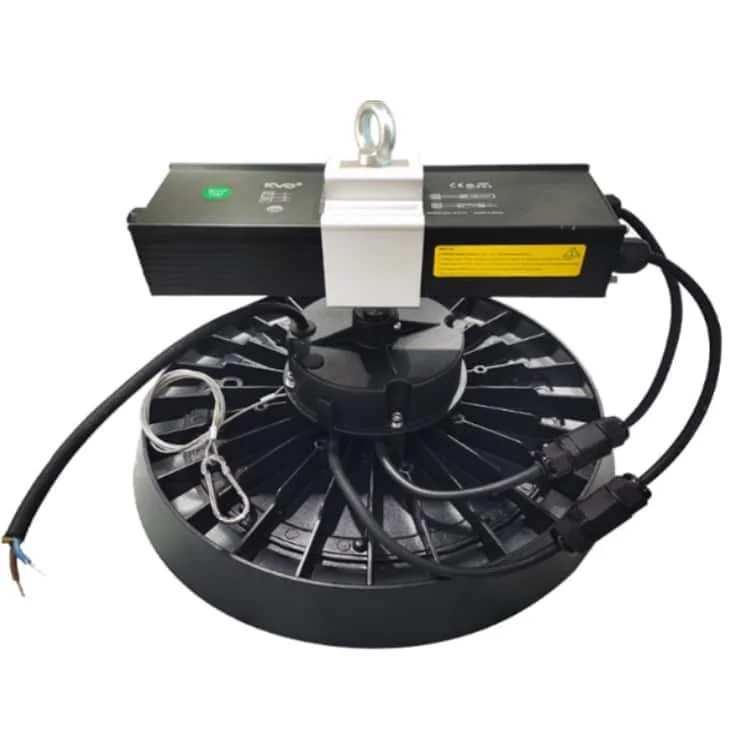

非常用バッテリー付きBシリーズ高天井照明
調光が必要な場合、DALIまたは0-10V電源をご相談いただけます： 明るさ制御付き高天井照明。石油・ガス・鉱業への言及を防爆区域の使用承認と解釈しないでください。工場・建屋・倉庫では、非常時の点灯時間と光束を別々に確認します。最大190lm/Wは通常運転時の記載値です。Bシリーズは定格100W・150W・200Wを比較でき、バッテリーの記載点灯時間は1-3時間です。
- 対象モデル：HOYUWO-HB-B（EM）シリーズ
- 入力電圧 120-277VAC 50/60Hz
- 力率:>0.95
- 総合高調波歪率: <10%
- 保護等級：IP65。取付条件をご確認ください
- IK等級: IK08
- 絶縁クラス： クラスI
- 使用温度範囲: -35ºC ~ +55ºC
- Lumileds SMDチップ、記載の発光効率： 160lm/W-190lm/w
- 非常用リチウムバッテリー：10W-30Wattで記載の点灯時間1-3時間.
- 電源と器具全体の許容環境条件を確認してください。
- サージ保護の選択肢：4KV/10KV
- 最大5年保証
- 記載の適合：CE・RoHS・LVD・EMC。対象型番の資料を取り寄せてください。

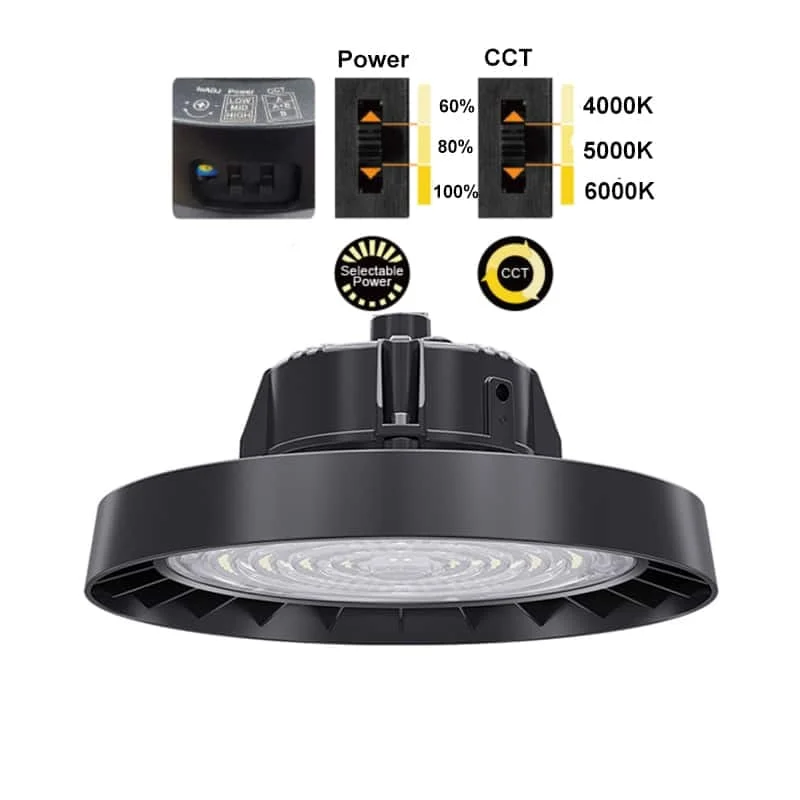

- 調光: PWM/0-10V/DALI
- 電源の選択肢：DC12V/24V/36V/48V。
- 動作センサー
- 倉庫照明
- 鉄道駅照明
- スーパーマーケット照明
工場、作業場、倉庫の高所照明では、棚と作業の位置を考慮してください。その情報から配光と必要台数を検討できます。
スチールチェーンによる吊下げ、または金具による直付けを選択できます。

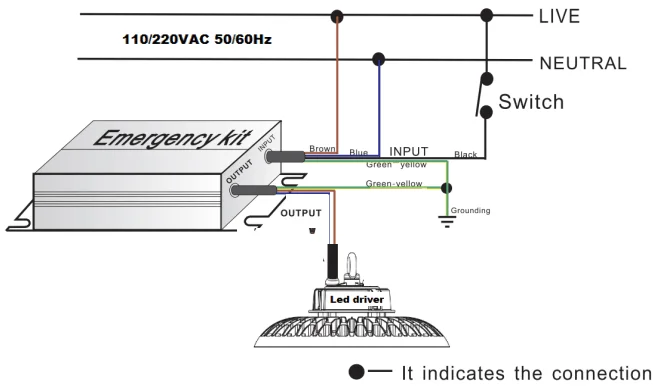

非常用バッテリーを備えた器具の接続方法をご確認ください：
発注内容を確定するための確認事項
LED電源を含む高天井照明全体の許容温度範囲を求めます。床面と異なる可能性がある屋根付近の温度も考慮します。
LED電源の公表突入電流を施工担当者に伝え、回路と接続可能台数を設計してもらいます。
計画では支持部の許容荷重、吊下げ方法、保守アクセスを確認します。固定と配線は型番の説明書に従って行います。
非常時の明るさは通常点灯時と同じですか？
非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
発注前にどの寸法を確認すればよいですか？
取付部との適合は、Ø248*H155mmと記載されたHOYUWO-HB-100WB(EM)の図面と照合します。この寸法をシリーズ全体に適用せず、実際に納入する仕様の寸法を確認します。
天井の高さだけでこの高天井照明を選べますか？
図面に機械、棚、作業面を記載します。その情報と測光データを確認してから消費電力と台数を決めます。
どの調光方式を指定すればよいですか？
調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
画像の内容をテキストで確認
画像 1 · 取り付け
- 相線
- 中性線
- スイッチ
- 非常用キット、
- 出力
- 茶色
- 青
- 入力
- 緑・黄
- ブラック
- /出力
- 接地
- LED電源
- – 接続箇所を示す
