クラスI・II・III照明器具：感電保護の違い
金属筐体、見えている二本の線、低電圧電源だけでは保護クラスを特定できません。住宅、店舗、屋外で接続する前に、回路、表示、取扱説明を照合します。クラスは品質の順位でも光量の指標でもありません。感電に対してどの保護手段を使う設計かを理解するために確認します。
保護クラスは器具を確認する手掛かりであり、保護を維持するには設計を保ち、施工条件を守る必要があります。ドライバーなどの部品を交換しても、予定された保護手段を維持してください。表示や説明に食い違いがある場合は、通電前にメーカーと施工担当者に確認します。最初の確認では設計仕様、取扱説明、製品表示を照合してください。
LED照明器具の保護クラスを選ぶ考え方
- 屋内では宣言されたクラスと回路条件を照合します。必要な電気工事を避けるためだけにクラスIIを選ばないでください。
- 屋外、プール、噴水では保護クラス、電源、環境保護性能、設置区分の要件をまとめて確認します。クラスIやIIIを勧める一般論だけで施工可能とは判断できません。
LED器具をクラスI・II・IIIに分ける理由は？
端子やドライバーには充電部があり、絶縁故障により触れられる箇所が充電する可能性があります。感電リスクは器具全体として評価してください。どの保護手段が必要かは、設計と使用条件によって決まります。

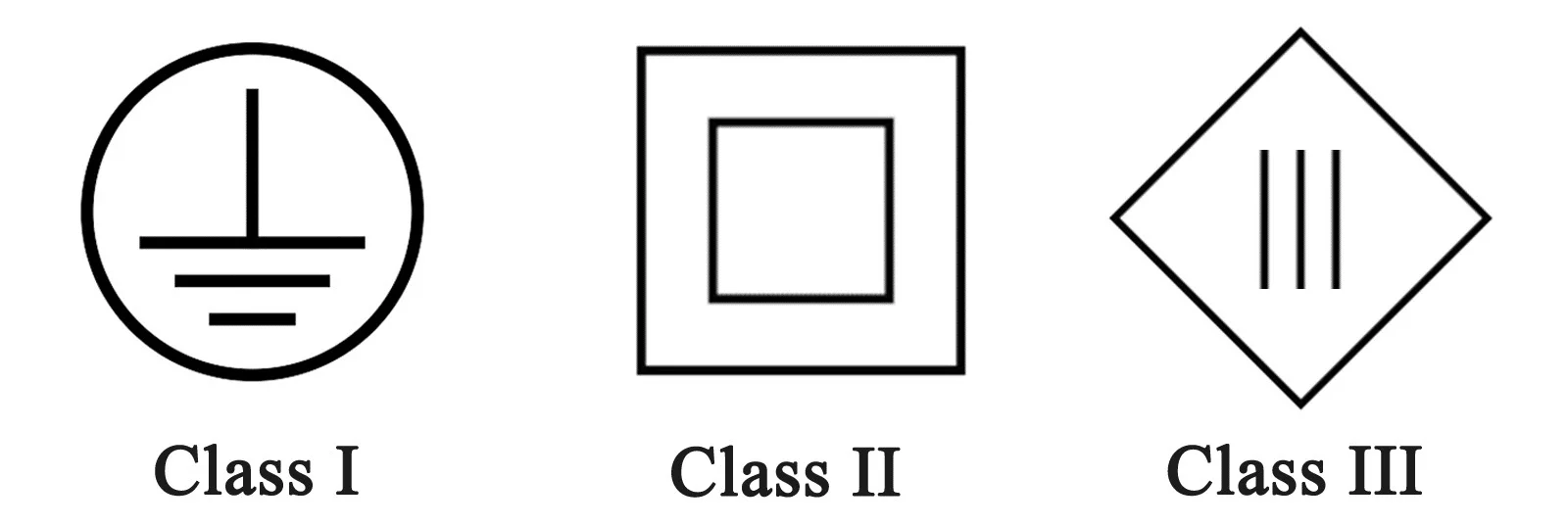

資料を保管し、設計で定めた方式を選びます。保護クラスは水、ほこり、施工状態の確認を代替しないため、それらも検証してください。設置場所、電源、器具全体で適否を判断します。クラスI・II・IIIは異なる保護手段を表します。
1. クラスIのLED器具：基礎絶縁と保護接地
クラスIの器具には基礎絶縁があり、必要な接触可能導電部を保護導体へ接続します。この組合せを品質の優劣として読まないでください。
保護の仕組み
基礎絶縁による充電部の分離と、保護接続を区別します。設計上指定された接触可能導電部は、メーカーの説明に従って設備のPEへ接続する必要があります。
安全性の評価では、設備全体の協調と保護導体の導通を確認します。故障時に保護導体は、予定された故障電流の経路と保護装置の動作に関わります。漏電保護装置と過電流保護装置が必ず同時に動く、あるいは筐体に危険な電圧が一切生じないとは断定できません。
特徴
- 結線にはメーカーが指定する保護導体を含めます。単相機器ではL・N・PEがよく使われますが、固定式照明器具に必ず三極プラグが必要という意味ではありません。
- 保護端子には接地記号（⏚）が表示されます。製品表示と取扱説明で器具のクラスを確認してください。
- 例えば、 屋外用投光器 などの金属製器具にはクラスIの製品がありますが、表示で確認する必要があります。材質や電力だけで自動的に分類することはできません。
用途
産業、商業、屋外用途でも、表示と指定された接続を確認します。これらの用途にはクラスI器具がありますが、用途や金属筐体だけでは分類を決められません。
注意点
クラスI器具を使用開始する前に、施工担当者がメーカー指定の保護接続を確認したか確かめてください。PEがない、または導通が失われている場合は、絶縁故障時の保護が損なわれます。器具の見た目だけで確認済みとしてはいけません。
2. クラスII器具：二重絶縁などによる感電保護
クラスIIの分類は型番で確認し、電力や用途から推測しません。二重絶縁または強化絶縁による保護であり、保護接地に依存しない方式です。
保護の仕組み
クラスIIでは製品の識別表示を確認し、施工・保守時に必要な隔壁と距離を保ちます。二重絶縁・強化絶縁は器具全体の設計によるもので、プラスチックが二層あるように見えることと同義ではありません。この保護は保護接地を前提にしません。
器具に制御用接続がある場合も確認します。電源導体が二本のことはありますが、その本数やプラグ形状でクラスIIとは判断しません。保護接続を使わないことは、そのクラスとして裏付けられた設計に基づきます。
特徴
- クラスIIの記号は、正方形の中にもうひとつの正方形を描いたものです。元の文章にあった「⎔」は、この記号を正しく表していません。
- 自己判断で保護接地を器具に追加しないでください。メーカーの結線図と説明に従います。
用途
クラスIIは、シーリングライト、卓上灯、壁付灯、携帯灯、ダウンライト、 LEDパネルライトなど、家庭・携帯・商業用途の製品に見られます。適否は器具全体の設計と使用条件で確認し、製品群に属するだけでは判断しません。
注意点
クラスII器具に保護接地を追加しません。 内部の隔壁と絶縁をメーカー指定どおりに維持し、施工説明に従います。
アルミ筐体のダウンライトにも多い クラスIIとは?
分類を理解するには、外装がプラスチックか金属かだけでなく、器具全体の絶縁を見ます。アルミ外装もクラスII設計の一部になり得ます。以下の点から、感電保護と外装材料を区別してください。
- 必要な二重絶縁または強化絶縁を備えれば、クラスII設計で金属外装を使うことができます。完成器具の適合性は適用するIEC/EN 60598-1の要件などに従って確認し、筐体の見た目から判断しないでください。
- アルミ外装は放熱を助けながら、クラスII設計の一部として使うこともできます。分類を可能にするのは充電部と接触可能部の間の絶縁であり、アルミの熱伝導性ではありません。設計を変更せず、金属筐体に触れるリスクが絶対にないとも考えないでください。
- 住宅、店舗、 オフィス照明などでも、製品と設計が認める条件ならクラスIIが適する場合があります。ただし、設備で必要な保護を省略する根拠にはならず、古い建物の配線不良をそれだけで解決するものでもありません。
アルミ製のクラスIIダウンライトも、ほかのクラスの金属製器具もあるため、型番を確認します。クラスIからIIへの変更を自動的な改善とは表現しません。器具ごとの設計条件に合う保護手段を選びます。
3. クラスIIIのLED器具：安全特別低電圧による給電
クラスIIIの保護は、安全特別低電圧（SELV。元資料のスペイン語略称はMBTS）による給電と器具自身の設計に関わります。常に優れた分類、あるいは熱的・電気的リスクがすべて消える保証とは考えないでください。
保護の仕組み
設置場所についてメーカーが認める電源と電圧のみを使います。参考数値があるからといって、充電部に触れたり任意の電源を選んだりしてはいけません。元資料のスペインREBTも電圧のほかに分離・保護・給電条件を扱いますが、日本での施工は国内の適用要件を別途確認します。「SELV≤50V DC」という元の表現だけをSELVの完全な定義にはしません。
電源を採用する前に、商用電源へ接続する部分と取付条件を含めて全体を確認します。コンバーターで電圧を下げるだけでSELVになるわけではありません。24Vや36Vのドライバーは例であり、器具と必要な安全特別低電圧の保護に適合するか確認が必要です。
特徴
- 器具の定格と適合する安全電源を選びます。例えば24V・36Vと指定された場合はその条件に従ってください。以前の一般的な≤50V DCという上限だけでは選定根拠として不十分です。
- 例えば、 LED景観照明 にはクラスIII器具が含まれる場合があります。湿気や水の近くでは設置場所特有の条件も満たす必要があり、クラスだけで使用が認められるわけではありません。
用途
水がある環境では、定格電圧だけで十分とせず、区分、電源、施工方法を確認します。低い電圧を使う製品の例としてLEDテープや、 スマートマグネットレール照明 の48V仕様、 プール用照明器具や特別低電圧LED投光器などがあります。ただし型番によるため、これらが同じクラスに属する、あるいはどの設置場所にも使えるとは判断しません。
注意点
クラスIII器具には、その型番に適合する安全電源を使ってください。220Vの商用電源へ直接接続すると、予定された保護を失い、損傷や感電を招くおそれがあります。直接接続してはいけません。
特に屋外や水のある場所では、保護クラスを器具と回路の確認に組み込みます。施工後も修理・補充に使えるよう資料を保管してください。部品を変える際は器具全体の保護が維持されるか確認します。器具と電源の説明を施工担当者に渡し、外観から推測せず、指定された接続を明確にします。
保護クラスと防水性能を混同しない
感電保護と、環境に適した外装の両方が同時に必要になる場合があります。保護クラスが示すのは前者で、水・ほこりへの性能には別の確認が必要です。クラスを特定しても、取付方法、設置場所、曝露条件は省略できません。
ドライバー交換では器具全体を確認する
交換品を採用する前に、器具が予定する絶縁と給電条件を維持するかを確認します。電力や電圧が同じだけでは互換性を証明できません。施工担当者に型番と説明書を渡し、元の隔壁や保護接続を変えずに使えるかを調べてもらってください。
保護手段の背景を比較する参考資料として、 スペインREBTの特別低電圧に関する規定とクラスIIの記号と保護方式に関するSchneider Electricの解説を参照できます。国内での適合判断は別途行ってください。
