防湿・防水LEDパネル：IP等級が保護する範囲を確認
この解説では、現地の曝露条件と見積もりに足りない情報から、エッジライト型と直下型を比較します。厨房、洗面・衛生区域、プール近くでは仕様書と電源の使用条件を確認してください。前面と全体の保護が同じとは限りません。IP表示で飛まつ、噴流水、浸漬を分け、「防水」が何を意味するかを明確にしてから選びます。
IPコードが示す保護
詳しくは、 LED照明のIP保護等級の解説を参照してください。個別の試験をあらゆる曝露への耐性と混同しません。IPXXの二桁目は水、一桁目は危険部への接近と固体の侵入に関わります。IEC 60529に従う外郭の保護を示すコードです。
選定時は実環境と取付要件を関連付けます。IP44・IP54は飛まつ、IP65は噴流水試験に関わります。どれもすべての湿潤用途を許可する表示ではありません。検討せずIP44を除外したり、常にIP65を必須にしたりしないでください。
防水LEDパネルとは？
防水パネルはガスケット、外郭、ケーブル入口、取付を一体で確認します。設計で水やほこりの侵入を制限するもので、通常パネルにパッキンを追加するだけでは同じ保護を宣言できません。
導光板に沿うLEDバーとPCBを確認します。その上には拡散板と反射シートを層状に配置します。例では背面のアルミ部材が板を押さえて枠へ固定され、拡散板は枠に収まります。枠、アルミ板、背面カバー、拡散板という説明された部品を識別してください。
部品一覧からIP等級を推測しないでください。型番と取付姿勢についての裏付けを求め、器具全体の耐性を確認します。
防水LEDパネルの種類
直下型防水LEDパネル
比較する 防水LEDパネル について、その仕様の価格と保護を確認してください。導光板をなくすと黄変の原因候補は減りますが、拡散板などの劣化がなくなるわけではありません。直下型では拡散面の後ろにLEDを配置します。
エッジライト型防水LEDパネル
薄形を検討するなら、周辺LEDから導光板へ光を送り拡散板へ導くエッジライト構造が候補です。均斉度、厚さ、価格を具体的な型番で比較してください。この構造だけで上位品質とは言えません。

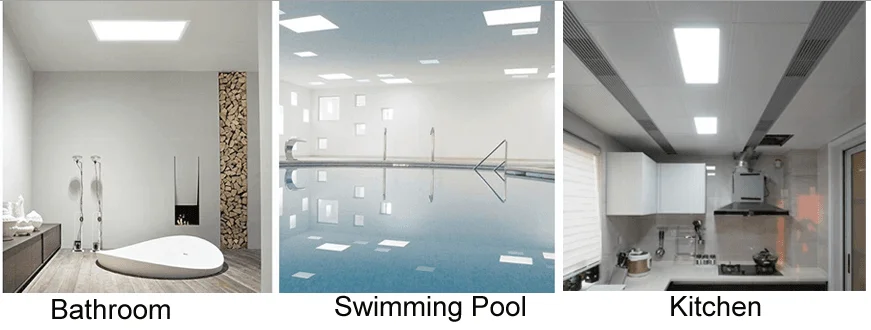

防水LEDパネルの用途
厨房、浴室、衛生区域へ置く前に、曝露と取付条件を仕様書と照合します。プール近くでは、その施設固有の環境条件も含めてください。「防水」という言葉をどの位置にも設置できる許可と解釈しません。
画像の説明と記載内容
- 浴室
- プール
- キッチン
パネルの費用をどう読むか
比較する 600×600 LEDパネルでは、過去のUSD表と現行の見積もりを区別します。二例は40 W・約600 × 600のサイズです。内訳は費用構成を理解するために使い、日本の現行価格や品質保証として扱わないでください。
| 種類 | 直下型防水LEDパネル | IP65エッジライト型LEDパネル |
|---|---|---|
| 寸法 | 595*595*30mm (2x2ft) | 595*595*9mm（2ftx2ft） |
| 消費電力 | 40W | 40W |
| 水から保護されたLEDドライバー | USD3.00 | USD3.00 |
| LEDモジュール（LED、PCB） | USD3.00 | USD3.00 |
| PMMA導光板（LGP） | USD0.00 | USD6.00 |
| アルミ枠＋PS拡散板＋底部 | USD7.00 | USD8.00 |
| その他の費用：作業費、配線、販売マージン | USD4.8 | USD5.8 |
| 合計 | USD$17.8 | USD$25.8 |
金額比較では注文数量と為替の影響を両方考慮してください。
HOYUWO LEDへの問い合わせには、 お問い合わせ窓口 をご利用ください。40Wの4×1、24Wの2x1ft、IP65の4×2など、ほかのサイズや電力も相談できます。
防水仕様の LEDパネル の確認項目
保護等級
比較を広げる資料として、 LEDパネルメーカーの紹介も参照できます。IP44を虚偽表示としたり、上位コードを蒸気・薬品への無期限の耐性としたりしません。カバー、ガスケット、ケーブル入口を調べ、宣言試験が前面、背面、器具全体のどれに対するものか確認します。
次の表で保護表示の意味を確認してください。
IPの二桁の読み方
| 一桁目 | 固体に対する保護 |
|---|---|
| 0 | 保護の宣言なし |
| 1 | 直径≥50 mmの物体 |
| 2 | 直径≥12.5 mmの物体 |
| 3 | 直径≥2.5 mmの物体 |
| 4 | 直径≥1 mmの物体 |
| 5 | 防塵：有害量にならない範囲の侵入を制限 |
| 6 | 粉塵の侵入を防ぐ |
| 二桁目（0–8の抜粋） | 水に対する保護 |
|---|---|
| 0 | 保護の宣言なし |
| 1 | 鉛直に落ちる水滴 |
| 2 | 外郭を15°まで傾けたときの水滴 |
| 3 | 鉛直から60°までの散水 |
| 4 | あらゆる方向からの飛まつ |
| 5 | 噴流水 |
| 6 | 強い噴流水 |
| 7 | 規定条件下での一時的な浸漬 |
| 8 | メーカーが指定する条件下での継続的な浸漬 |
図の0–8は規格のすべての表示を含む表ではありません。取付全体の状態で等級を確認してください。その表示だけで蒸気や薬品に普遍的な耐性があるとは判断できません。
LED電源
LEDモジュールと設置環境に合わせて電源を選びます。水にさらされるなら適切な保護が必要で、遮蔽された場所でも許可された取付でなければなりません。パネルの防水筐体が外付電源を自動的に保護するわけではありません。
確認の参考として、 THDと中国のLEDドライバーブランド十社の紹介も参照できます。ブランドや高調波ひずみをパネル寿命の保証にはしません。防水でない外付電源は許可された場所だけへ収めます。電気的絶縁は出力電圧から推測せず資料で確認し、入力、電流、出力範囲、調光、保護、環境を照合してください。
LGP（導光板）
劣化を検討するには、 LEDパネルが黄変する理由も参照できます。導光板のない直下型と、周囲にLEDを持つIP65の例を区別してください。後者では導光板が光を分布させ、素材、曝露、温度によって劣化する場合があります。
黄変が懸念される場合は材料と使用条件の情報を求めます。PS・PMMAという名称だけで品質を決めません。導光板の安定性は配合、曝露、熱設計に左右されます。
演色評価数
比較する 演色評価数 で判断を補えます。演色性は視覚作業に合わせて選んでください。Raが100に近いとその評価法の色票で偏差が小さいことを示しますが、すべての色を説明したりほかの指標を代替したりするものではありません。光源と基準の比較として解釈します。
仕様を選ぶ前に、色の挙動を作業とほかの設計条件に照らして確認します。
色温度
蛍光灯の色温度を3000 Kだけに固定しないでください。LEDと同じように複数の選択肢があります。ケルビンで表すCCTは白色の暖かさ・冷たさを示し、消費電力や分光品質のすべてを示すものではありません。
光色を素材、用途、予定する雰囲気と比較します。選択を具体化する参考は、 LED照明の色温度の選び方です。
IP65 LEDパネルはどう設置する？
パネルへ穴を開けたり加工したりする前に説明書を確認します。固定方法が別の器具に似ていても、保護を維持するため指定のガスケットと配置を守ってください。
紹介された吊下げ、埋込、直付、押込み固定の四方式を区別します。対象型番に使える方式を図と説明書で確認してください。
湿気の侵入
湿気が入ったら曝露、ガスケット、接続、位置を調べます。ラベルのIP44だけを原因とはしません。薬品のある環境では材料の適合も確認してください。IPはその耐性を証明しません。
黄変
まず黄変した材料を特定します。エッジライト型では導光板、拡散板、その他の部品が熱や曝露で変化する場合があります。この確認なしに器具全体へ診断を広げません。
点灯しない
以下の二つの故障候補を検討してください。
- 電源の故障：技術者が入力とドライバーを確認し、電気的に適合する交換品を選びます。ブランド名で出力値や取付条件を代替することはできません。
- LEDモジュールの故障：内部接続によって一部または全体に影響します。目視は手掛かりになりますが診断の代わりにはなりません。修理はメーカーの手順に従い、保護を維持してください。
清掃手順を明確にする
区域の清掃方法と、器具・接続部が受ける曝露を供給元へ伝えます。水、薬品、清掃機器の使用は製品全体の説明と照合してください。IPコードひとつですべての手順が決まるわけではありません。
保護された施工の記録を残す
天井を閉じる前にドライバーの場所と接続経路を記録します。対象型番の説明書と指定シール部品を保管してください。故障確認や交換時にも、承認された取付条件を維持しやすくなります。
HOYUWO LEDへ具体的な構成を比較できる資料を送ります。湿気の問題があったなら、繰り返さないため先に侵入場所を特定してください。開口、天井、電源位置を添え、見積もりには部位別保護、接続、許される清掃方法の明記を求めます。
