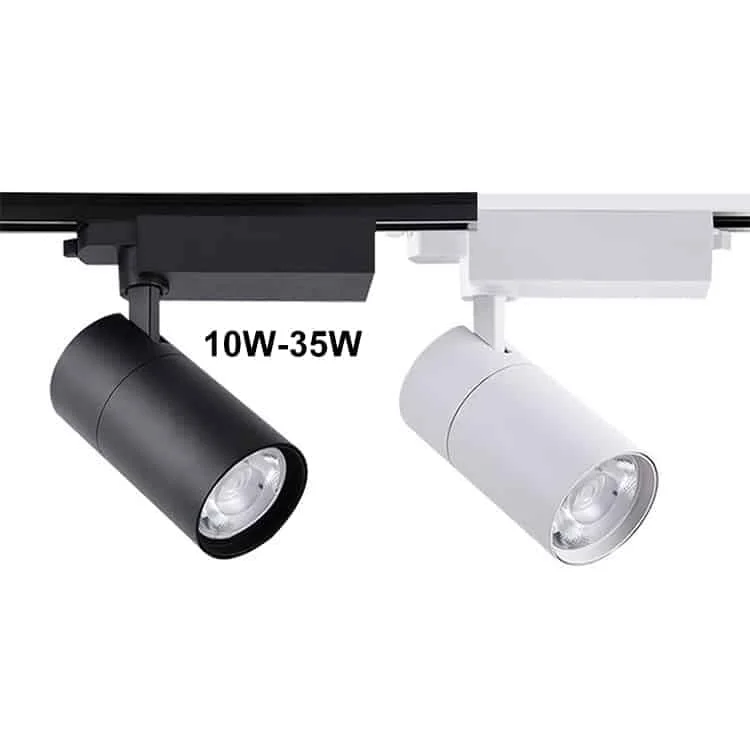

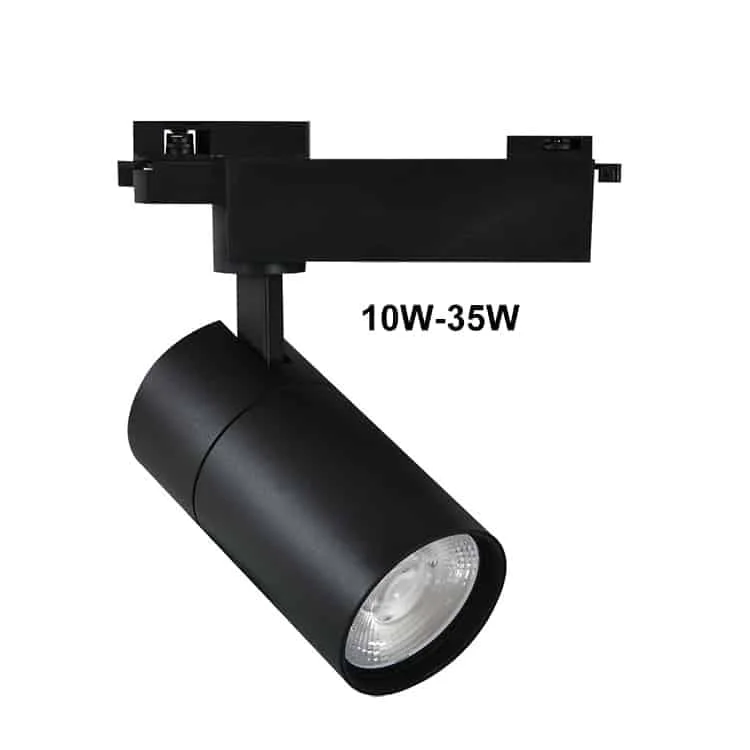

ハニカム・アーム・バンドア対応の1回路スポットライト

型番	消費電力	寸法	光束	仕様書
HOYUWO-TL-10WA	10W±5%	Ø50x100mm	1000lm	仕様書を請求する
HOYUWO-TL-15WA	15W±5%	Φ60*135mm	1500lm	仕様書を請求する
HOYUWO-TL-20WA	20W±5%	Ø70*145mm	1900lm	仕様書を請求する
HOYUWO-TL-30WA	30W±5%	Ø80*150mm	2900lm	仕様書を請求する
HOYUWO-TL-35WA	35W±5%	Ø80*170mm	3400lm	仕様書を請求する
HOYUWO-TL-40WA	40W±5%	Ø90*160mm	3800lm	仕様書を請求する
HOYUWO-TL-45WA	45W±5%	Ø90*180mm	4300lm	仕様書を請求する

• モバイルアプリ、Google Home、Amazon AlexaによるZigbeeスマート制御。注文仕様のゲートウェイと互換性を確認してください。
• 調光: PWM/0-10V/DALI

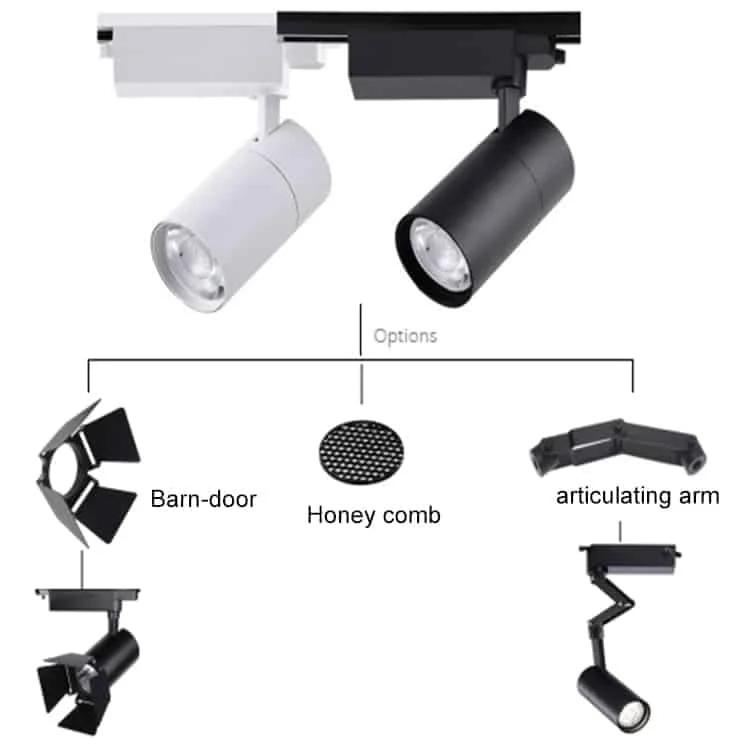

• 関節アームと配光制御用バーンドア

発注内容を確定するための確認事項

既設レールへ追加する前に、ブランド・型番との互換性を書面で確認します。形が合いそうという理由だけでアダプターを適合品とは判断しません。

スポットと対象物の実際の距離で試験します。照射面積と、顧客動線からのまぶしさを評価できます。

対応レールで店舗、展示、その他の屋内のアクセント照明に検討できます。対象物までの距離を考慮して配光角と照射方向を選んでください。

レールが対応するコネクターとアダプターで経路を決めます。導体断面積と保護装置の確認は施工者へ依頼します。0.75²という表記だけではケーブルの選定条件を満たしません。スポットライトは適合するシステムに限り、その説明書に従って取り付けます。

まず対応するレール・アダプター、固定具、電源を決めます。それらの説明書に従って器具を取り付け、向きを調整します。

発注前にどの寸法を確認すればよいですか？

適合性は、Ø50x100mmと記載されたHOYUWO-TL-10WAの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このスポットライトに対応するレールとアダプターはどれですか？

スポットを選ぶ前にレールの型番と回路を特定します。アダプターが電気接続と機械的結合の両方でシステムに合うか確認します。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
