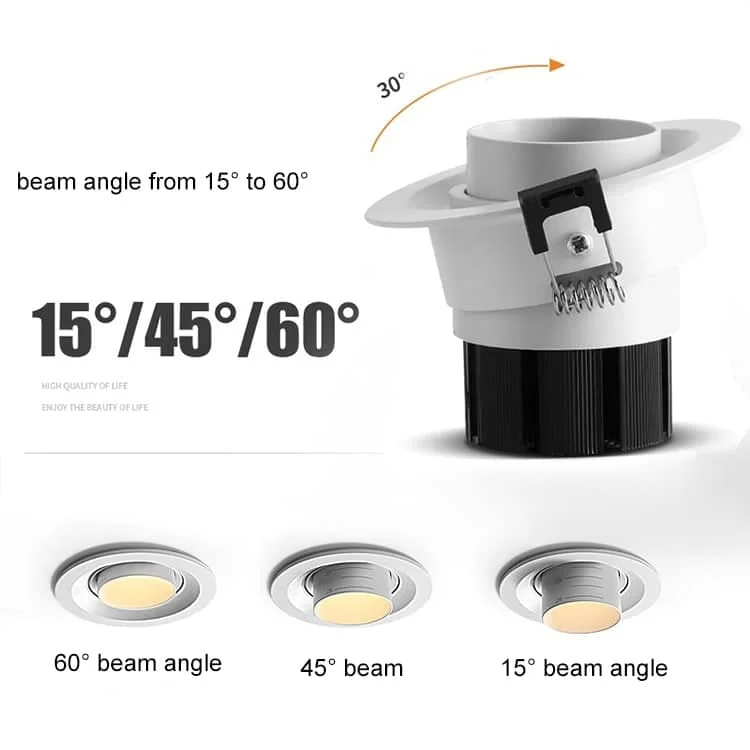

15°～60°ズーム式埋込スポットライト

型番	消費電力	寸法	埋込穴寸法	光束	仕様書
HOYUWO-DL-7WG-10	7W±5%	Ø93*H90mm	Ø75-80mm	650-730lm	仕様書を請求する
HOYUWO-DL-10WG-10	10W±5%	Ø93*H90mm	Ø75-80mm	900-1050lm	仕様書を請求する
HOYUWO-DL-15WG-10	15W±5%	Ø115*H95mm	Ø95-100mm	1300-1600lm	仕様書を請求する
HOYUWO-DL-20WG-10	20W±5%	Ø115*H112mm	Ø95-100mm	1850-2200lm	仕様書を請求する
HOYUWO-DL-25WG-10	25W±5%	Ø115*H112mm	Ø95mm	2350-2600lm	仕様書を請求する
HOYUWO-DL-30WG-10	30W±5%	Ø143*H115mm	Ø125mm	2700-3000lm	仕様書を請求する
HOYUWO-DL-35WG-10	35W±5%	Ø143*H115mm	Ø125mm	3200-3400lm	仕様書を請求する

• 非常用バッテリー（2-5W、非常点灯1-3時間）
• 位相／0-10V／DALI調光
• CCT可変白色光
• Zigbeeスマート制御

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

配光とまぶしさの評価には、選んだ仕上げ・光学系の組合せに対応する測光ファイルを求めます。

• リビング、キッチン、寝室などの住宅空間。
• 商業照明：ホテル、学校、スーパーマーケット、衣料品店、および オフィス照明

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

ズームや光の絞りはどう選びますか？

対象物のサイズと距離を決め、実際の面で試験します。使える調整範囲のどの位置で求める効果になるか確認します。

照射方向の調整時には何を確認しますか？

予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。

発注前にどの寸法を確認すればよいですか？

HOYUWO-DL-7WG-10図面のØ93*H90mmを支持部に照合します。納入仕様の寸法を確認し、全シリーズへ一律適用しません。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
