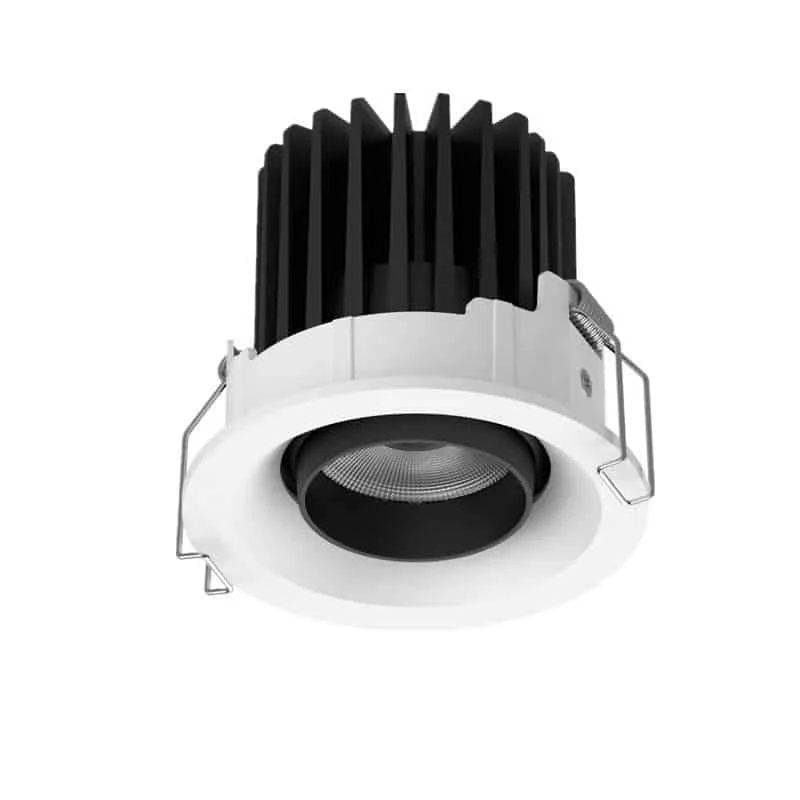

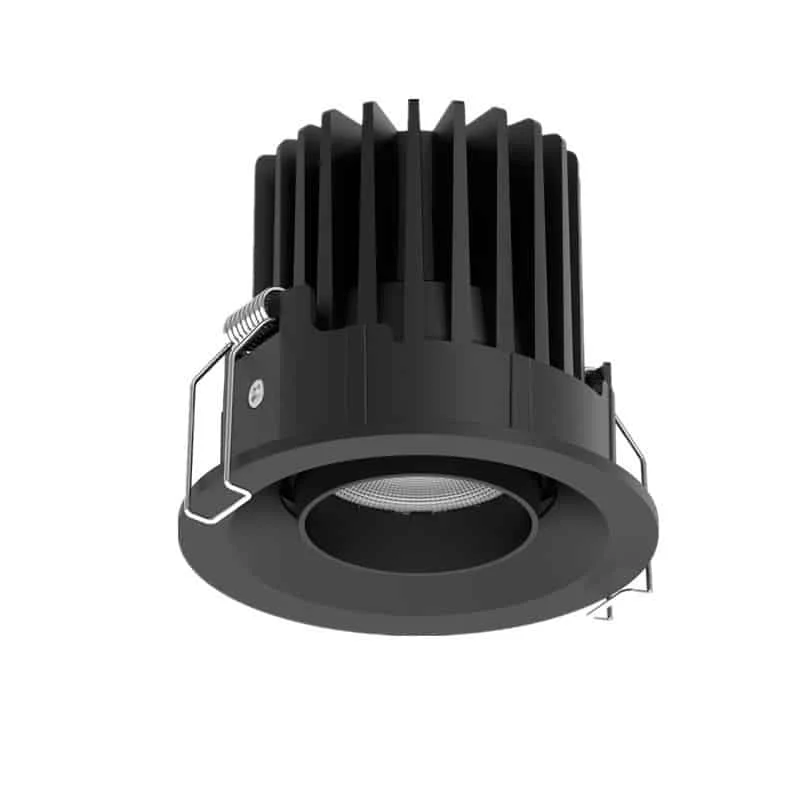

30°首振りのアイボール型ダウンライト

型番	消費電力	寸法	埋込開口	光束	仕様書
HOYUWO-DL-12WG-9	12W±5%	Φ88*75mm	Φ75-80mm	1000-1200lm	仕様書を請求する
HOYUWO-DL-15WG-9	15W±5%	Φ88*75mm	Φ75-80mm	1300-1500lm	仕様書を請求する
HOYUWO-DL-20WG-9	20W±5%	Φ108*75mm	Φ95mm	1800-2000lm	仕様書を請求する
HOYUWO-DL-24WG-9	24W±5%	Φ108*75mm	Φ95mm	2250-2500lm	仕様書を請求する
HOYUWO-DL-30WG-9	30W±5%	Φ118*75mm	Φ105mm	2700-3000lm	仕様書を請求する
HOYUWO-DL-35WG-9	30W±5%	Φ118*75mm	Φ105mm	2700-3000lm	仕様書を請求する

発注内容を確定するための確認事項

天井仕上げ後も電源装置を取り出せるよう計画し、点検や交換に必要なアクセス空間を確保します。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

天井を閉じる前に、LED電源と接続部のための空間を確保します。対象仕様で対応する天井厚5mm-40mmの範囲内か確認し、図面に従って丸穴を開け、指定クリップで取り付けます。

施工前に、技術図面を取付金具および結線図と照合します。電源を遮断した状態で、納入された機器に指定された手順に従って設置します。

スポットライトの方向調整時に何を確認しますか？

余裕と可動範囲を確認し、使用位置に立って光源が直接見えないか評価します。

確認すべき寸法は何ですか？

型番ごとの図面を使い、外形寸法、開口寸法、固定箇所を照合して納まりを確認します。電源装置に必要な設置スペースも確保します。

光学系はどのように選びますか？

照明計算では全般照明とアクセント照明を分け、実際の取付位置から見たビーム角を検討します。
