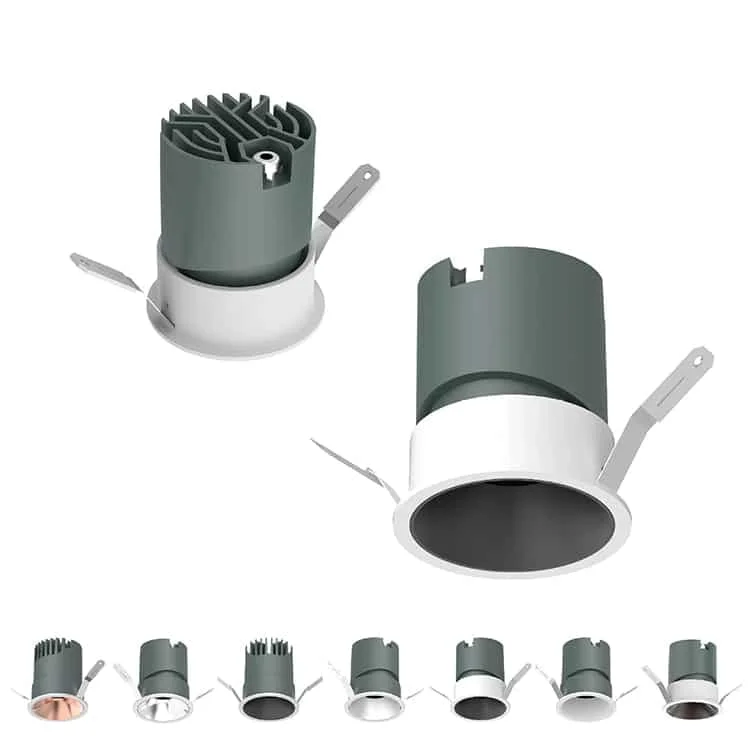

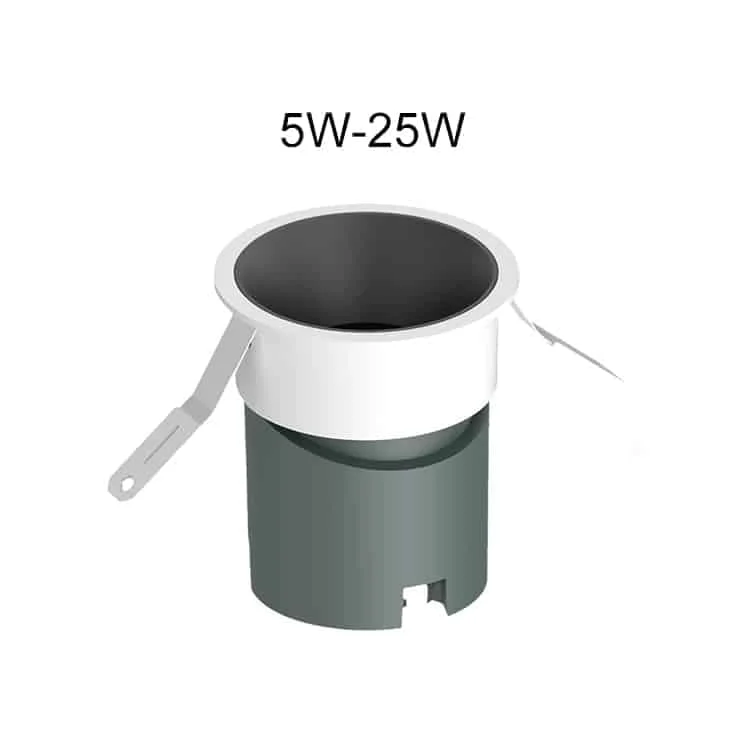

ホテルや店舗では、光学系、枠、出力、本体を組み合わせて選んでください。5Wから25W向けの本体（トリムレス仕様もあり）と、30W、40W、50W向けの本体を比較できます。資料には30°の角度調整、ホワイト、ブラック、シルバー、ガンメタルブラック、ローズゴールドの反射板が記載されています。
| 型番 | 消費電力 | 寸法 | 埋込穴寸法 | 光束 | 仕様書 |
|---|---|---|---|---|---|
| HOYUWO-DL-7WG-3 | 7W±5% | Φ61*82mm | Φ55mm | 700-800lm | 仕様書を請求する |
| HOYUWO-DL-9WG-3 | 9W±5% | Φ61*82mm | Φ55mm | 800-900lm | 仕様書を請求する |
| HOYUWO-DL-12WG-3 | 10W-12W±5% | Φ82*81mm | Φ75mm | 1100-1300lm | 仕様書を請求する |
| HOYUWO-DL-15WG-3 | 15W±5% | Φ82*92mm | Φ75mm | 1400-1600lm | 仕様書を請求する |
| HOYUWO-DL-20WG-3 | 20W±5% | Φ93*102mm | Φ85mm | 1800-2100lm | 仕様書を請求する |
| HOYUWO-DL-24WG-3 | 24W±5% | Φ103*106mm | Φ95mm | 2300-2500lm | 仕様書を請求する |
| HOYUWO-DL-30WG-3 | 30W±5% | Φ135*H131mm | Φ125mm | 2700-3200lm | 仕様書を請求する |
| HOYUWO-DL-40WG-3 | 40W±5% | Φ135*H131mm | Φ125mm | 3800-4200lm | 仕様書を請求する |
| HOYUWO-DL-45WG-3 | 45W±5% | Φ155*H149mm | Φ145mm | 4200-4600lm | 仕様書を請求する |
天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。
選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。
まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。
予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。
適合性は、Φ61*82mmと記載されたHOYUWO-DL-7WG-3の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。
設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。
非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
