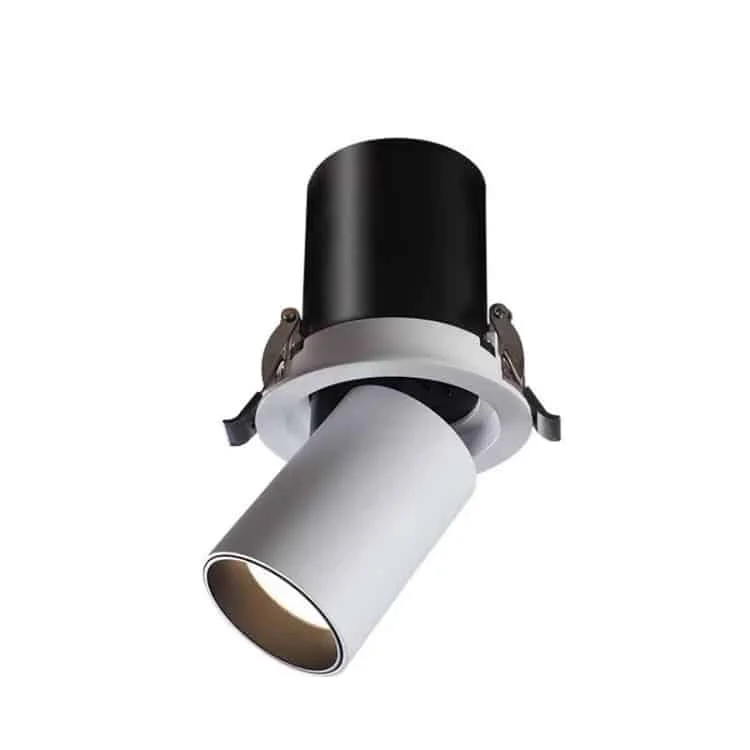

360°回転・90°調整の引き出し式ダウンライト
住宅や商業施設向けに、丸形または長方形の本体を選べます。下向きに照らす場合はモジュールを本体内に収め、物や壁に向ける場合は引き出します。水平方向360°、上下方向90°の可動範囲があります。
- 形状：角形または丸形
- 資料ではフリッカーレスと記載。試験条件をご確認ください。
- 公称寿命: >50000 時間
- 保証: 3/5 年
- 使用温度範囲: -25/+50℃
- 表示されている適合内容：CE、RoHS。該当型番の資料をご確認ください。
- LED電源：Philips／Osram／LiFud／Philips／Eaglerise。資料にフリッカーレス動作と記載
- 力率:>0.5 または 0.9
- 総合高調波歪率: <15%
- LEDチップ：Bridgelux／Osram／Citizen COB
- SDCM:<5 または 3, CRI>92
- 色温度：2700K-3000k、4000-4500k、5500-6500k
- 入力電圧: 110/220-240VAC 50/60Hz
| 型番 | 消費電力 | 寸法 | 埋込穴 | 光束 | 仕様書 |
|---|---|---|---|---|---|
| HOYUWO-DLG-7WF | 7W±5% | Φ90*H80mm | Φ80mm | 630-700lm | 仕様書を請求する |
| HOYUWO-DLG-15WF | 15W±5% | Φ115*H105mm | Φ100mm | 1300-1500lm | 仕様書を請求する |
| HOYUWO-DLG-20WF | 20W±5% | Φ135*H125mm | Φ125mm | 1700-2000lm | 仕様書を請求する |
| HOYUWO-DLG-25WF | 25W±5% | Φ160*H125mm | Φ145mm | 2300-2600lm | 仕様書を請求する |
| HOYUWO-DLG-7WF*2 | 14W±5% | L170*W90mm | L155*W75mm | 1150-1400lm | 仕様書を請求する |
| HOYUWO-DLG-15WF*2 | 30W±5% | L210*W115mm | L190*W95mm | 2650-3000lm | 仕様書を請求する |
| HOYUWO-DLG-20WF*2 | 40W±5% | L250*W140mm | L230*W120mm | 3500-4000lm | 仕様書を請求する |
| HOYUWO-DLG-25WF*2 | 50W±5% | L303*W160mm | L285*W145mm | 4800-5500lm | 仕様書を請求する |
- 低電圧オプションAC/DC12V-60V
- 丸形・長方形
- 調光オプション：Triac／0-10V／DALI
- 非常用バッテリーキット：出力30%、記載点灯時間1、2、3時間。
発注内容を確定するための確認事項
天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。
- ショッピングセンター
- ホテル
- オフィス
- 博物館
- 展示室
- リビング／ダイニング
選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。
モデルの図面と説明書に基づいて開口と固定方式を決め、埋込施工を準備します。
まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。
照射方向の調整時には何を確認しますか？
予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。
発注前にどの寸法を確認すればよいですか？
適合性は、Φ90*H80mmと記載されたHOYUWO-DLG-7WFの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。
このダウンライトの光学系はどのように選びますか？
設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。
非常時の明るさは通常点灯時と同じですか？
非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。
どの調光方式を指定すればよいですか？
調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
画像の内容をテキストで確認

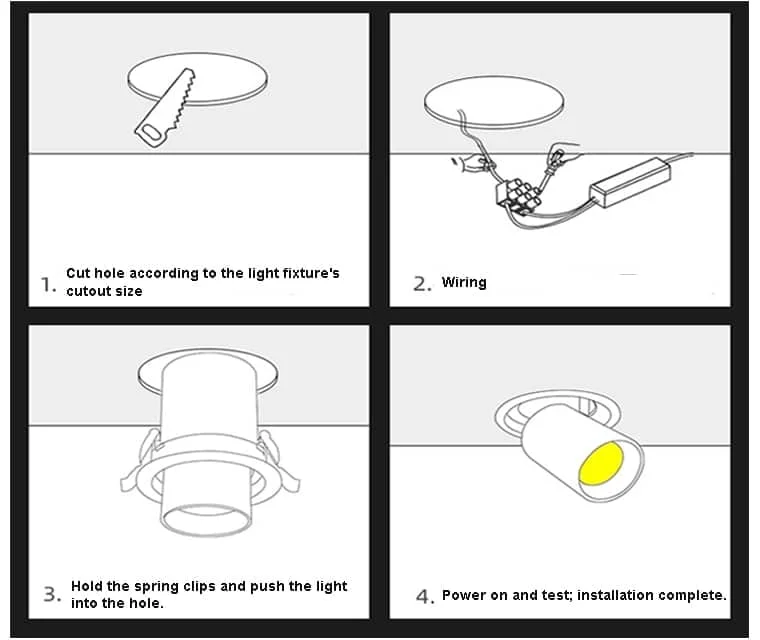

画像 1 · 取り付け
- 器具の開口図に従って穴を準備してください。
- 1. 埋込開口の寸法
- 固定スプリングを押さえて器具を挿入します
- 3. 図に従って開口内に収めます。
- 2. 電源を遮断して電気接続を行います
- 4. 完了後に通電し、動作を確認します。
