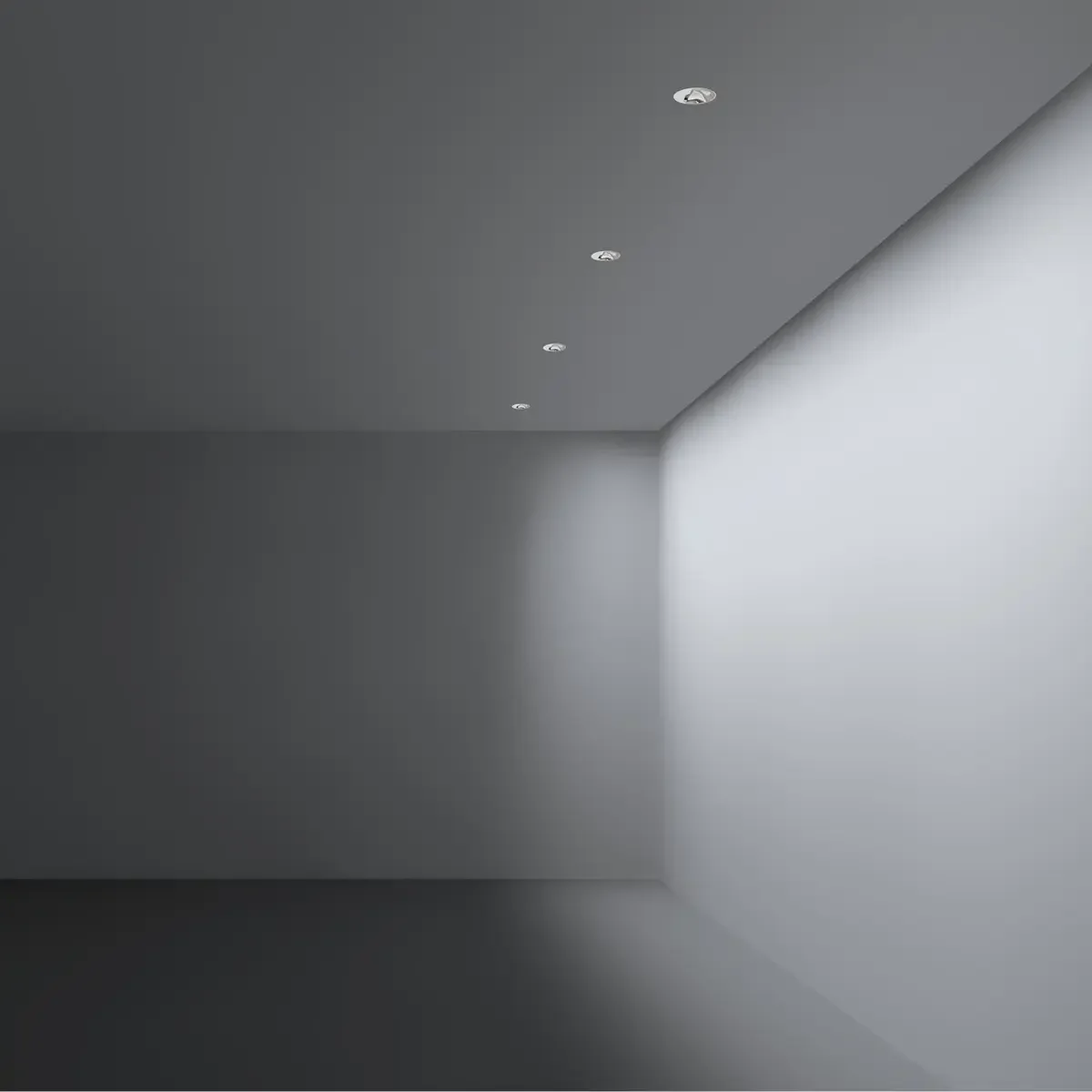

壁面用非対称配光ダウンライト

壁面に計画どおりの効果を得るため、モデルの測光データで位置と間隔を決めてください。この埋込器具の非対称配光は、廊下、展示室、ホテルロビーで検討できます。

  • 取り付け：埋込型
  • 標準制御：オン／オフ。DALI／0-10V調光はオプション。
  • 配光角: 15/24/36/50°
  • 本体：アルミダイカスト。つや消しホワイト／ブラック仕上げ
  • 反射板仕上げ：光沢シルバーまたはメタリックグレー
  • 入力電圧: 110/220-240VAC 50/60Hz
  • 絶縁クラス：クラスII
  • 力率:>0.5 または 0.9
  • 総合高調波歪率: <15%
  • LEDチップ：Bridgelux／Osram COB、CRI92、SDCM<5または3
  • 公称寿命: 50000 h
  • IP保護等級: IP20 屋内用
  • 公称UGR：<19。計算条件をご確認ください。
  • 色温度: 2800K-3200K/ 4000K-4500K/ 5500-6500K
  • 適合表記：CE、LVD、EMC、RoHS。該当型番の資料を請求してください。
  • 保証: 3/5 年
お見積もり依頼

型番消費電力寸法埋込穴 光束仕様書
HOYUWO-DL-75E (9W)9W±5%Φ84*H65mmΦ75mm800-900lm仕様書を請求する
HOYUWO-DL-75E (12W)12W±5%Φ84*H65mmΦ75mm960-1100lm仕様書を請求する
HOYUWO-DL-95E (15W)15W±5%Φ104*73mmΦ95mm1200-1400lm仕様書を請求する
HOYUWO-DL-95E (20W)20W±5%Φ104*73mmΦ95mm1700-1800lm仕様書を請求する

  • 非常時バックアップキット
  • 0-10V、Triac位相制御、DALI調光
  • 色温度 選択可能 3CCT
  • Zigbeeスマートダウンライト

発注内容を確定するための確認事項

天井仕上げ後も電源装置を取り出せるよう計画し、点検や交換に必要なアクセス空間を確保します。

対応する取付方法と選択した光学仕様に応じて、室内の全般照明にも、特定エリアを強調する照明にも使用できます。

選定モデルに対応する技術資料を取り寄せます。

施工前に、技術図面を取付金具および結線図と照合します。電源を遮断した状態で、納入された機器に指定された手順に従って設置します。

壁面照射はどう確認しますか？

すべてを施工する前に、測光ファイルと照射面までの実距離を使って均斉度を確認します。

確認すべき寸法は何ですか？

型番ごとの図面を使い、外形寸法、開口寸法、固定箇所を照合して納まりを確認します。電源装置に必要な設置スペースも確保します。

光学系はどのように選びますか？

照明計算では全般照明とアクセント照明を分け、実際の取付位置から見たビーム角を検討します。

関連製品

画像の内容をテキストで確認

画像 1 · 仕様

  • 非対称配光の光学系。
