吊り下げオプション付き円筒型ダウンライト

型番	消費電力	寸法	光束	仕様書
HOYUWO-FM-7WK	7W±5%	Ø85*H75mm	630-720lm	仕様書を請求する
HOYUWO-FM-10WK	10W±5%	Ø99*H75mm	900-1100lm	仕様書を請求する
HOYUWO-FM-15WK	15W±5%	Ø120*H80mm	1350-1500lm	仕様書を請求する
HOYUWO-FM-20WK	20W±5%	Ø152*H90mm	1850-2100lm	仕様書を請求する
HOYUWO-FM-30WK	30W±5%	Ø168*H90mm	2750-3200lm	仕様書を請求する

• Zigbee／互換機器を介したWi-Fiスマート制御
• 調光オプション：Triac／0-10V／DALI
• 低電圧電源オプション: DC12V/DC24V/DC36V/DC48V
• 非常用キット：2W、公称点灯時間1.5時間

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

検討できる選択肢として、 高出力ダウンライト は倉庫、駅、スーパーマーケット、空港に対応します。ただし、測光結果と取付条件が計画の要件に合うことを確認してください。

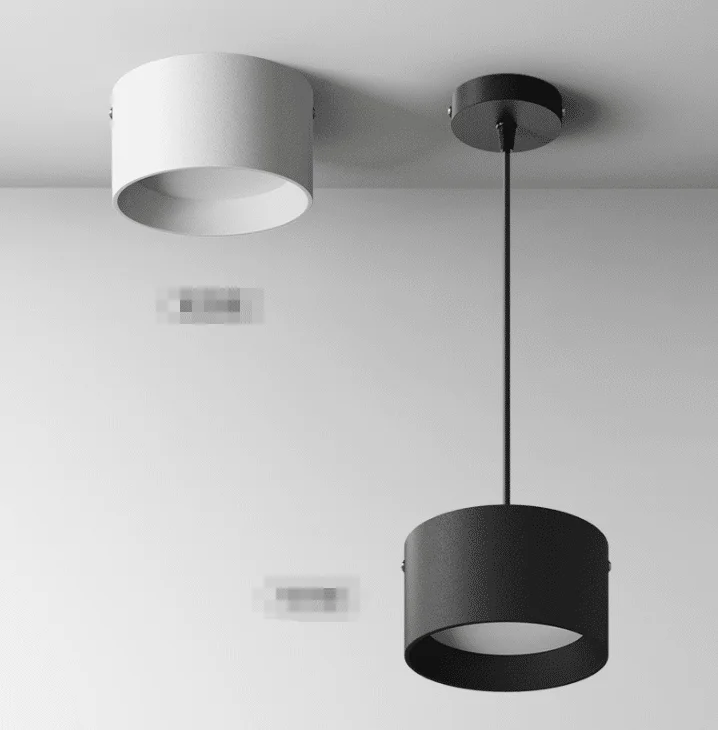

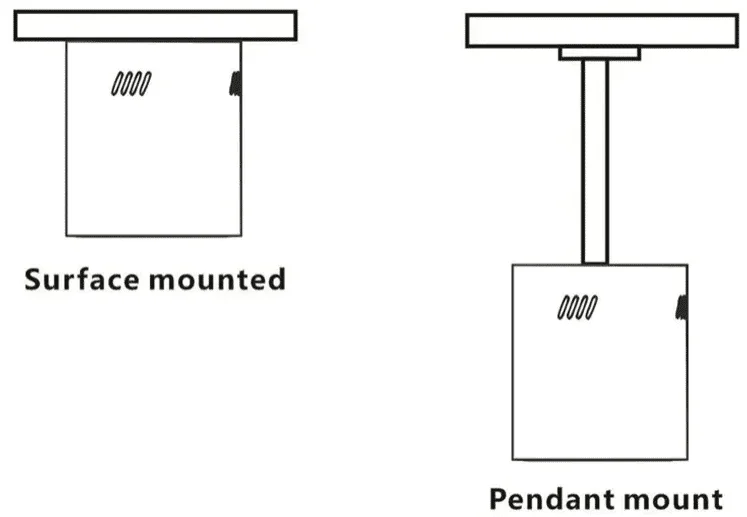

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

直付けでは、付属していない天井用の適切なねじを用意してプレートを固定します。回路へ通電せずに説明書どおり結線し、本体をプレートに取り付けます。

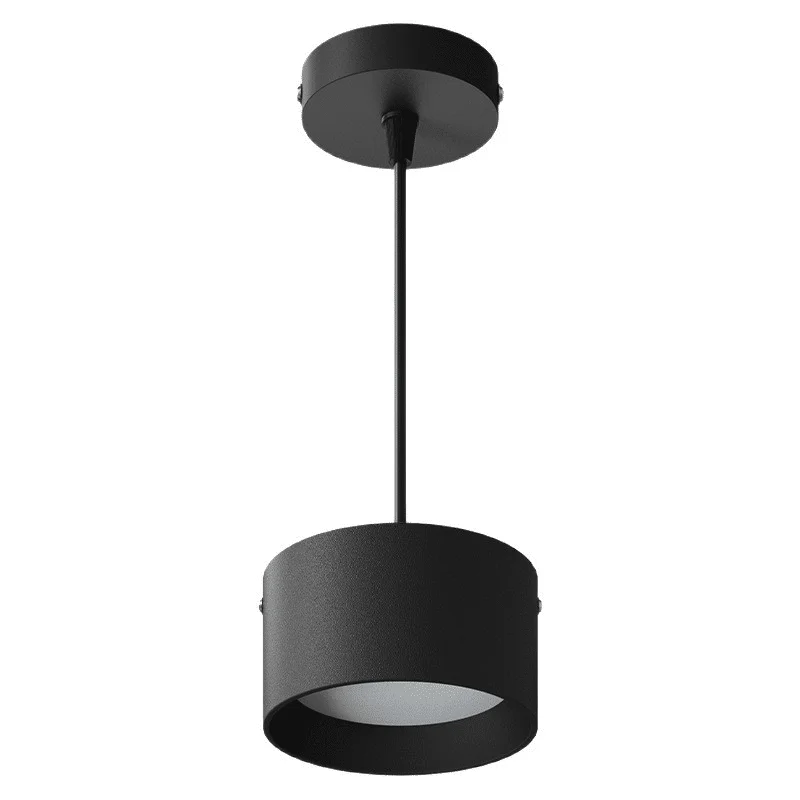

吊下げでは、適合キットを選び、説明書の手順に従ってワイヤーを本体と天井支持部の両方に固定します。

以下の取付手順をご確認ください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

発注前にどの寸法を確認すればよいですか？

適合性は、Ø85*H75mmと記載されたHOYUWO-FM-7WKの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

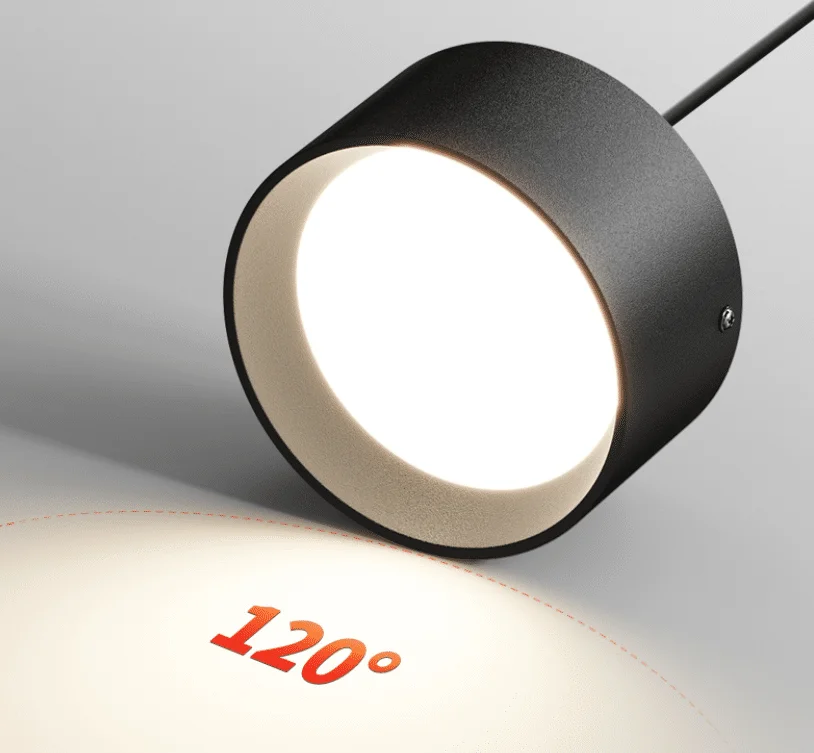

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
