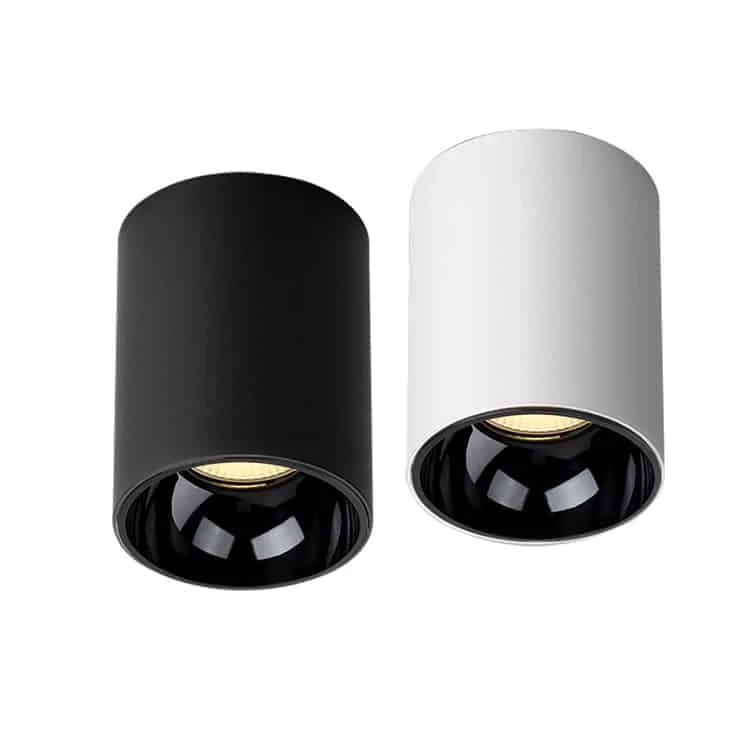

IP65円筒型直付けダウンライト

型番	消費電力	寸法	光束	仕様書
HOYUWO-FM-10WF	10W±5%	Φ75XH117mm	900-1100lm	仕様書を請求する
HOYUWO-FM-15WF	15W±5%	Φ95*H128mm	1300-1500lm	仕様書を請求する
HOYUWO-FM-20WF	20W±5%	Φ95*H128mm	1800-2100lm	仕様書を請求する
HOYUWO-FM-25WF	25W±5%	Φ120*H150mm	2300-2600lm	仕様書を請求する
HOYUWO-FM-30WF	30W±5%	Φ120*H150mm	2800-3000lm	仕様書を請求する
HOYUWO-FM-40WF	40W±5%	Φ147*H180mm	3800-4200lm	仕様書を請求する
HOYUWO-FM-50WF	50W±5%	Φ170*H200mm	4700-5200lm	仕様書を請求する

• Triac/0-10V/DALI調光オプション
• 入力電圧オプション：DC12V 24V 48V
• 対応する吊下げ部品を使えば、 ペンダントダウンライトとして使用できます.

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

• バルコニー
• キッチン
• トイレ
• 浴室
• 浴室

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

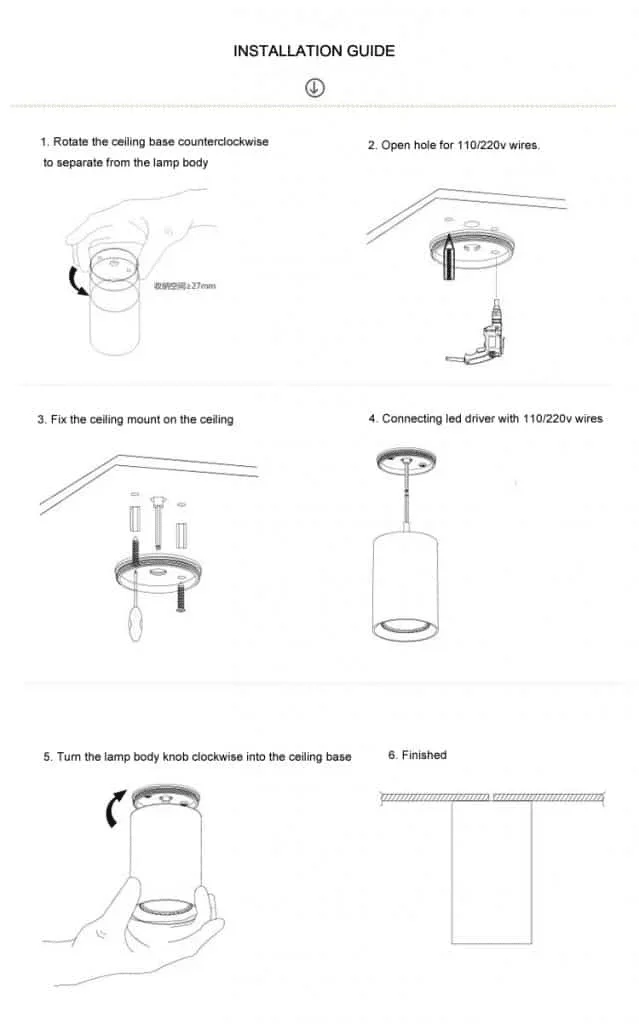

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

この仕様の保護表示は何を意味しますか？

IPの数値だけで耐薬品性や耐食性を判断しません。浴室や湿気のある区画の具体的な設置点について、環境と施工説明書を照合します。LED電源、接続、位置の適合性を確認し、IP等級がどの部位と取付状態に適用されるか資料で確認します。

発注前にどの寸法を確認すればよいですか？

交換する場合は既存器具の寸法を提示し、似た出力から大きさを推測しません。固定部、ケーブル入口、外付け部品の位置も確認します。HOYUWO-FM-10WFの図面にはΦ75XH117mmと記載されています。他の仕様は寸法が異なる可能性があるため、この情報を支持部と注文仕様に照らして確認します。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
