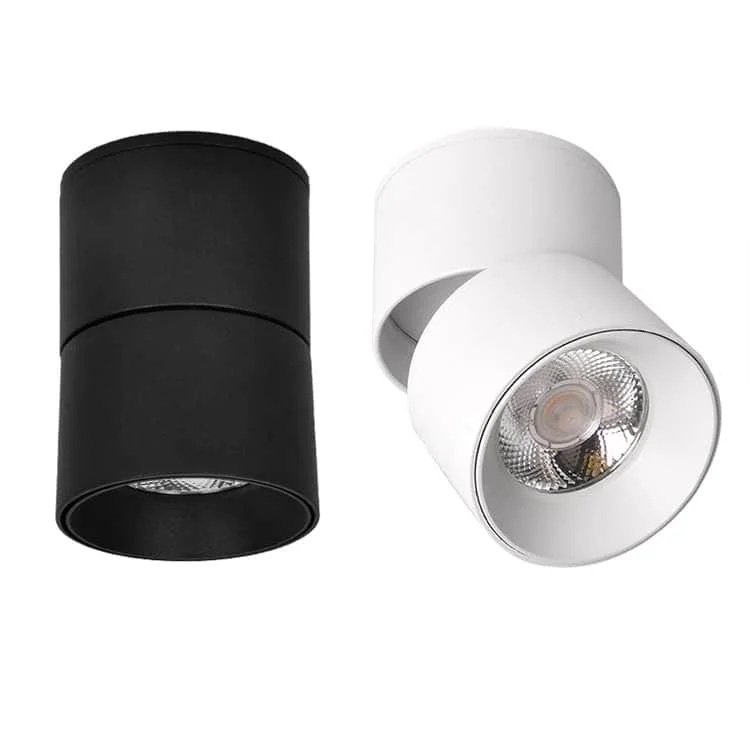

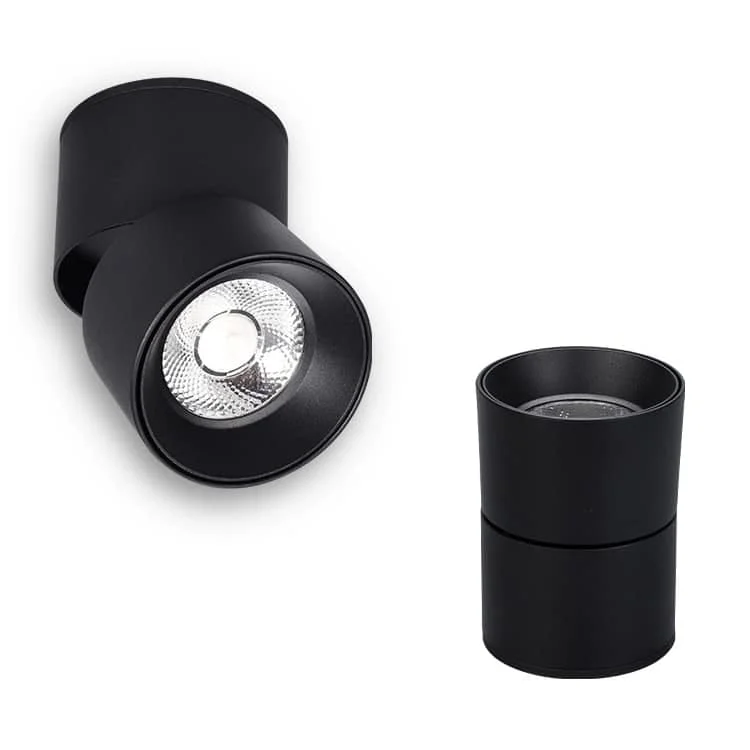

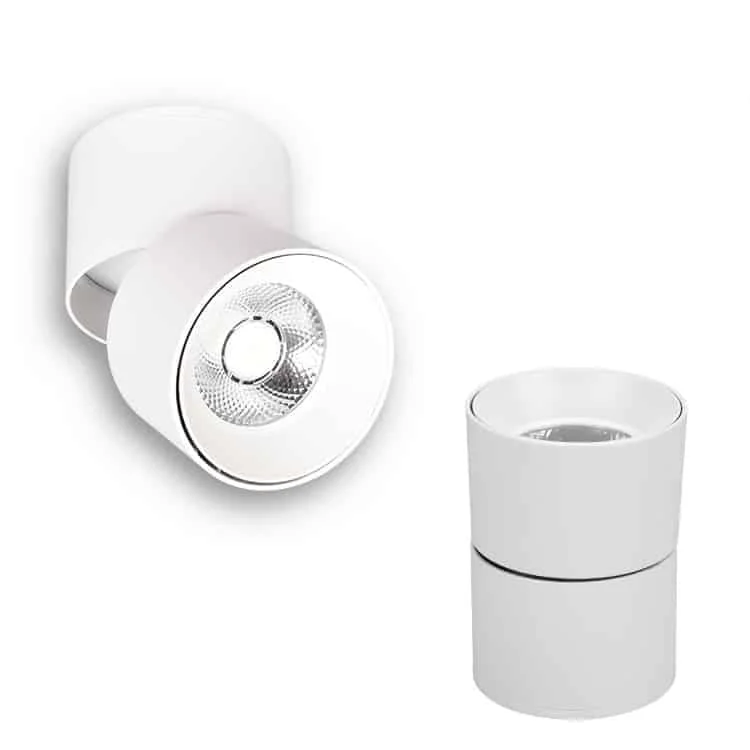

360°回転・90°首振りの直付けスポットライト
住宅、ギャラリー、店舗の絵画・展示台・特定エリアを強調する際、この直付けスポットライトは上下90°、回転360°の方向調整に対応します。光学系を選ぶ前に全般照明かアクセント照明かを決め、実際の照射距離から仕上がりを確認してください。
- 保護等級：IP22
- 配光角: 24/36°
- 取付方式：直付け
- 材質：アルミダイカスト本体、つや消しホワイト／ブラック
- 配光角: 24°/36°
- 入力電圧: 120/220-240VAC 50/60Hz
- PF:>0.5 または 0.8
- 総合高調波歪率: <15%
- LED光源：Bridgelux／Osram COB、CRI90、SDCM：<5または<3
- 色温度: 3000K/4000K/6000K
- 公称寿命: >50000 h
- 公称適合規格: CE・RoHS
- メーカー保証: 3/5 年
- Triac位相調光
- 低電圧AC/ DC12V/DC24V/DC36V/DC48V
- レール取付け
発注内容を確定するための確認事項
天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。
選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。
まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。
照射方向の調整時には何を確認しますか？
予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。
発注前にどの寸法を確認すればよいですか？
適合性は、Ø70*H100mmと記載されたHOYUWO-DL-10WIの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。
このダウンライトの光学系はどのように選びますか？
設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。
どの調光方式を指定すればよいですか？
調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
画像の内容をテキストで確認

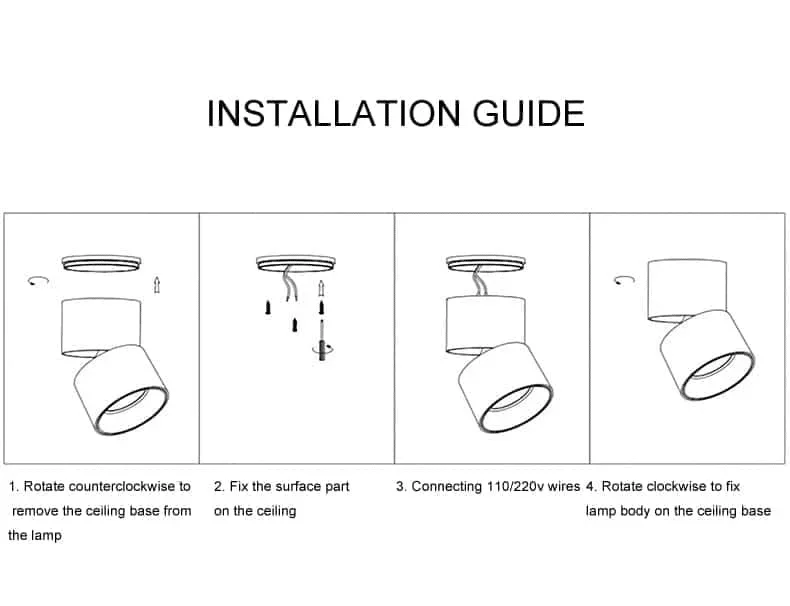

画像 1 · 取り付け
- 直付けダウンライトの取付け。
- 1. 反時計回りに回して取付ベースを外します。
- 2. ベースを天井に固定します。
- 3. 表示に従い、110/220V電源線を接続します。
- 4. 時計回りに回して本体を固定します。
