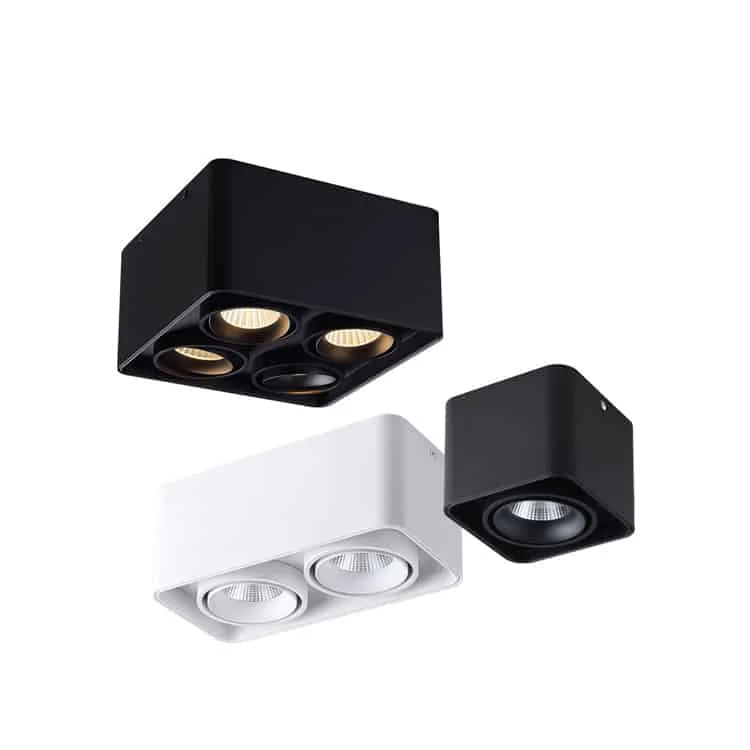

モジュール選択式DLG-H直付けダウンライト

AR111からの交換を検討する場合は、選定前に取付け、寸法、光学系を比較してください。HOYUWO-DLG-Hは一灯、二灯、四灯のモジュールを使う 直付け方式で全般照明やアクセント照明を構成できます。各灯は約25°傾斜し、仕様に応じて10Wまたは15Wを用意しています。

  • 動作電圧：100-265VAC 50/60Hzまたは220-240VAC 50/60Hz。
  • 構成：角形本体は一灯または四灯、長方形本体は二灯または三灯
  • 消費電力: 10W-60W
  • 演色評価数:>90
  • 光源：Bridgelux COB LEDチップ、公称発光効率100lm/W
  • 配光角: 15°/24°/38°
  • IP保護等級: IP22 屋内用
  • 角度調整：可
  • 表示されている適合内容：CE、RoHS。該当型番の資料をご確認ください。
  • 保証：仕様と合意条件に応じて2／3／5年
  • LED電源：LiFud／Eaglerise。資料にフリッカーレス動作と記載
  • PF:>0.5 または 0.9
  • 総合高調波歪率: <15%
  • 色温度: 2700K-3000K/4000K-4500K/5500-6500K
  • 入力電圧: 110/220-240VAC 50/60Hz
お見積もり依頼

型番消費電力寸法灯数光束仕様書
HOYUWO-DLG-10WH10W±5%L105*W105*H100mm1灯900-1000lm仕様書を請求する
HOYUWO-DLG-10WH*220W±5%L205*W105*H100mm2灯1800-2000lm仕様書を請求する
HOYUWO-DLG-10WH*440W±5%L205*W205*H100mm四灯3600-4000lm仕様書を請求する

  • 互換構成により、モバイルアプリ、Google Home、Amazon AlexaからZigbee／Wi-Fi Meshスマート制御が可能。
  • 調光: PWM/0-10V/DALI
  • 低電圧電源オプション: DC12V/DC24V/DC36V/DC48V
  • 非常用キット：出力30%、記載点灯時間1、2、3時間。

発注内容を確定するための確認事項

器具間の見た目の色差を抑えるため、該当型番のSDCM許容差を求めます。公称色温度だけでは、色のばらつきは分かりません。

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

対応する取付方法と選択した光学仕様に応じて、室内の全般照明にも、特定エリアを強調する照明にも使用できます。

施工準備では、図面、取付下地の条件、LEDドライバーへのアクセス方法を整理します。結線は施工担当者がメーカーの指定手順に従って行います。

表示の消費電力は1灯あたりですか、それとも器具全体ですか？

複数モジュールの機器は、出力の配分と制御動作を確認します。モデル表を基準とし、器具全体の出力にモジュール数を重ねて掛けません。

発注前にどの寸法を確認すればよいですか？

適合性は、L105*W105*H100mmと記載されたHOYUWO-DLG-10WHの図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。
