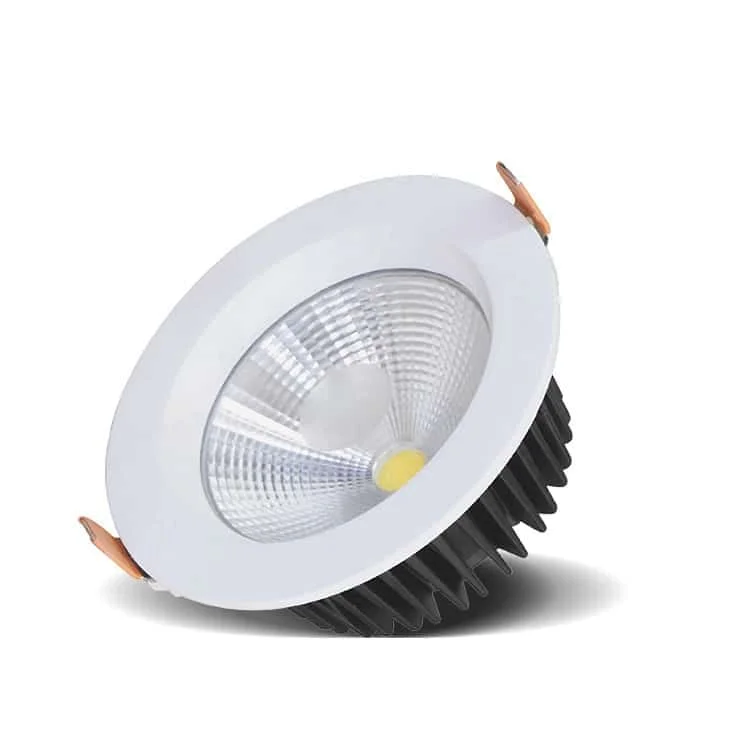

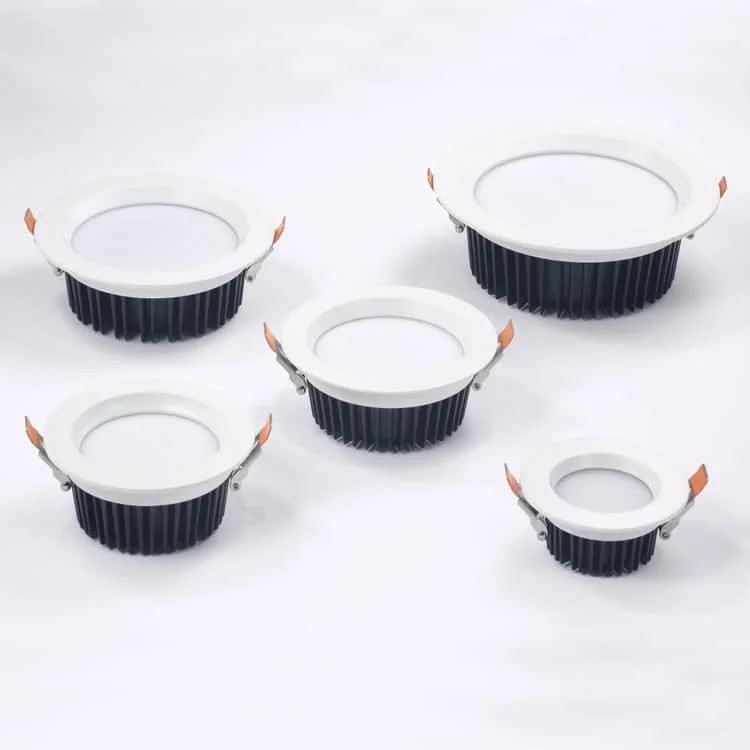

湿気のある場所や浴室に設置する前に、LED電源、接続部、取付位置の適合性とIPが対象とする部位を確認してください。区画によって条件は異なります。公称IP65の埋込器具として、ガラス付きCOB形と乳白PC拡散板付きSMD形を比較できます。
| 型番 | 消費電力 | インチ | 寸法 | 埋込穴 | 光束 | 仕様書 |
|---|---|---|---|---|---|---|
| HOYUWO-DL-7WW | 7W±5% | 2.5‘’ | ø95×H45mm | ø75-80mm | 630-750lm | 仕様書を請求する |
| HOYUWO-DL-12WW | 12W±5% | 3‘’ | ø115×H50mm | ø95-100mm | 1100-1300lm | 仕様書を請求する |
| HOYUWO-DL-15WW | 15W±5% | 4‘’ | ø145×H60mm | ø120-125mm | 1350-1600lm | 仕様書を請求する |
| HOYUWO-DL-20WW | 20W±5% | 5‘’ | Ø160×H60mm | ø145-150mm | 1850-2200lm | 仕様書を請求する |
| HOYUWO-DL-30WW | 30W±5% | 6‘’ | Ø190×H60mm | ø170-175mm | 2800-3200lm | 仕様書を請求する |
| HOYUWO-DL-40WW | 40W±5% | 8‘’ | Ø230×H75mm | ø205-210mm | 3750-4200lm | 仕様書を請求する |
天井仕上げ後も電源装置を取り出せるよう計画し、点検や交換に必要なアクセス空間を確保します。
選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。
施工前に、技術図面を取付金具および結線図と照合します。電源を遮断した状態で、納入された機器に指定された手順に従って設置します。
保護表示が適用される部分と取付方法を特定します。設置位置、LED電源、接続部の適合性も確認します。
すべてを施工する前に、測光ファイルと照射面までの実距離を使って均斉度を確認します。
型番ごとの図面を使い、外形寸法、開口寸法、固定箇所を照合して納まりを確認します。電源装置に必要な設置スペースも確保します。
