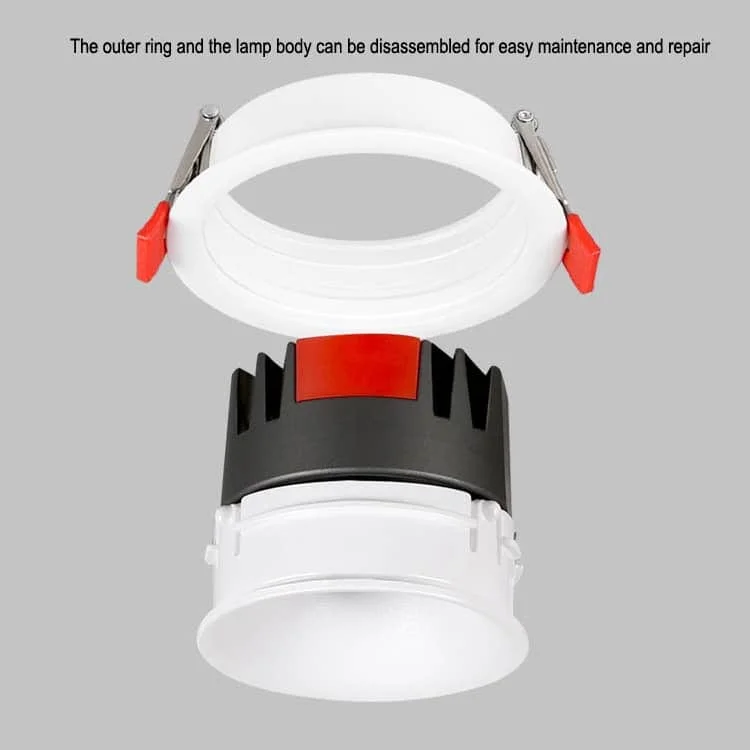

着脱式リング付きIP65可動スポットライト

型番	消費電力	寸法	埋込穴	光束	仕様書
HOYUWO-DL-7WW-02	7W±5%	Ø63*H69mm	Ø50-55mm	650-770lm	仕様書を請求する
HOYUWO-DL-10WW-02	10W±5%	Ø86*H74mm	Ø70-75mm	950-1100lm	仕様書を請求する
HOYUWO-DL-15WW-02	15W±5%	Ø110*H83mm	Ø90-95mm	1400-1600lm	仕様書を請求する
HOYUWO-DL-18WW-02	18W±5%	Ø110*H83mm	Ø90-95mm	1700-1900lm	仕様書を請求する

• 調光: PWM/0-10V/DALI
• 低電圧電源のオプション：注文するモデルの仕様書で、交流ACか直流DCかと正確な定格電圧をご確認ください。電源装置と接続する部品は、その仕様に適合している必要があります。
• 非常時バックアップ：出力30%、記載点灯時間1、2、3時間。

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

浴室、トイレ、バルコニーでは、まず取付位置を確認します。プールへの言及を、水中使用の許可や施設内のあらゆる場所への設置許可とは解釈しません。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

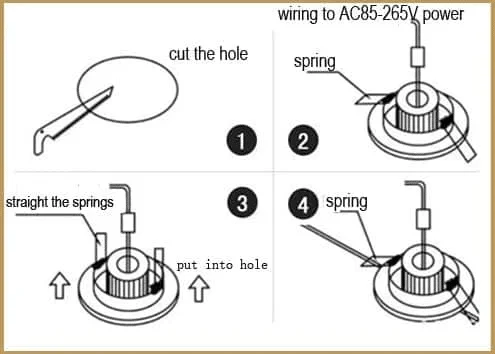

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

この仕様の保護表示は何を意味しますか？

設置場所に対し、表示IPの保護対象部分と取付条件を確認します。LED電源と接続部の環境適合性は別途評価します。

均一な照射のための設置間隔はどう決めますか？

最初に照射面までの距離を決め、選んだ光学系の測光ファイルを求めます。その後、シミュレーションまたは代表的な試験で均斉度を確認します。

発注前にどの寸法を確認すればよいですか？

適合性は、Ø63*H69mmと記載されたHOYUWO-DL-7WW-02の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
