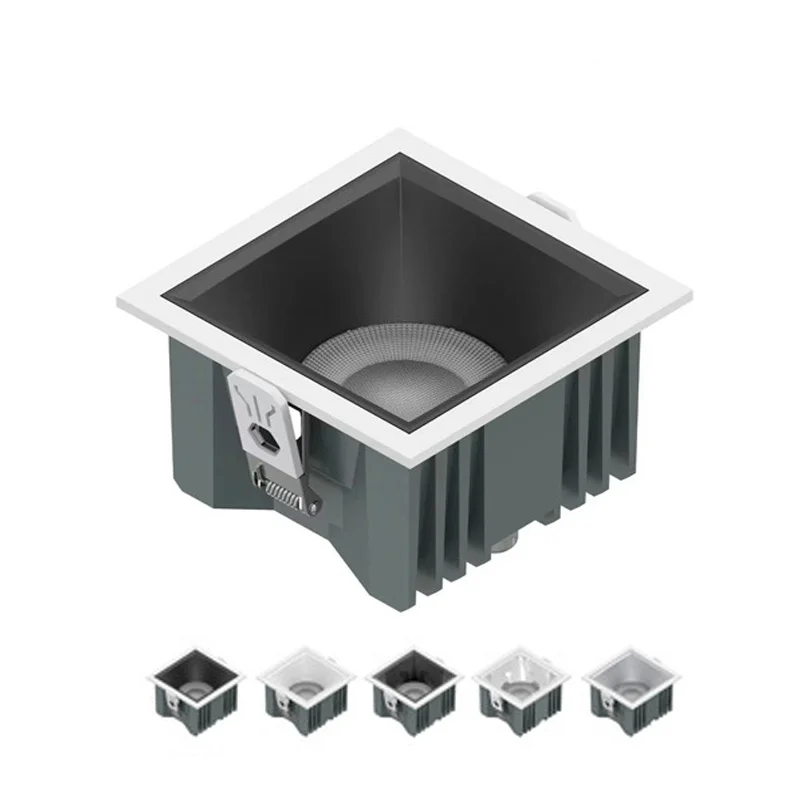

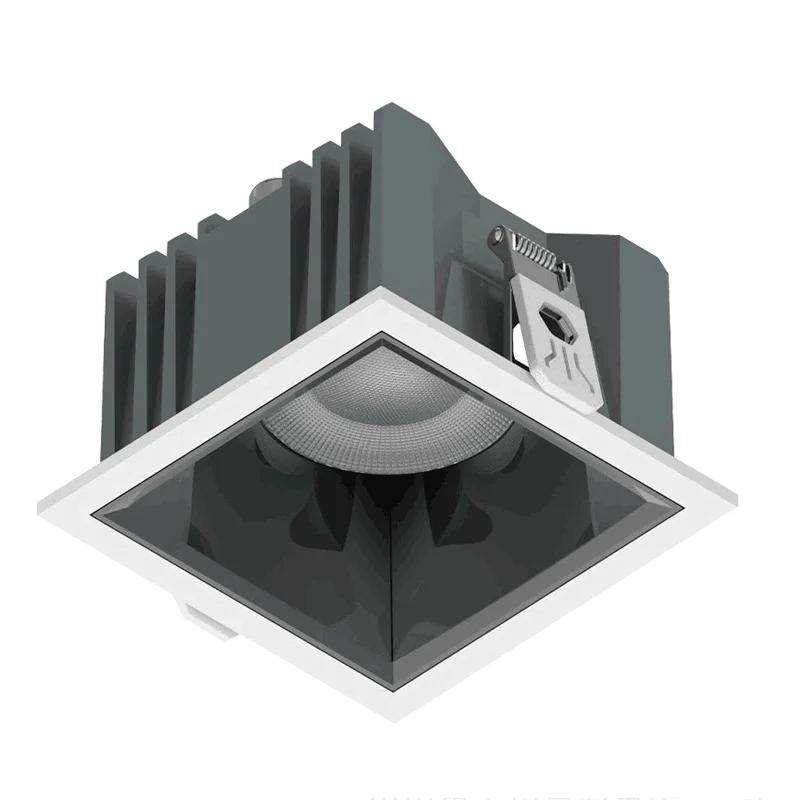

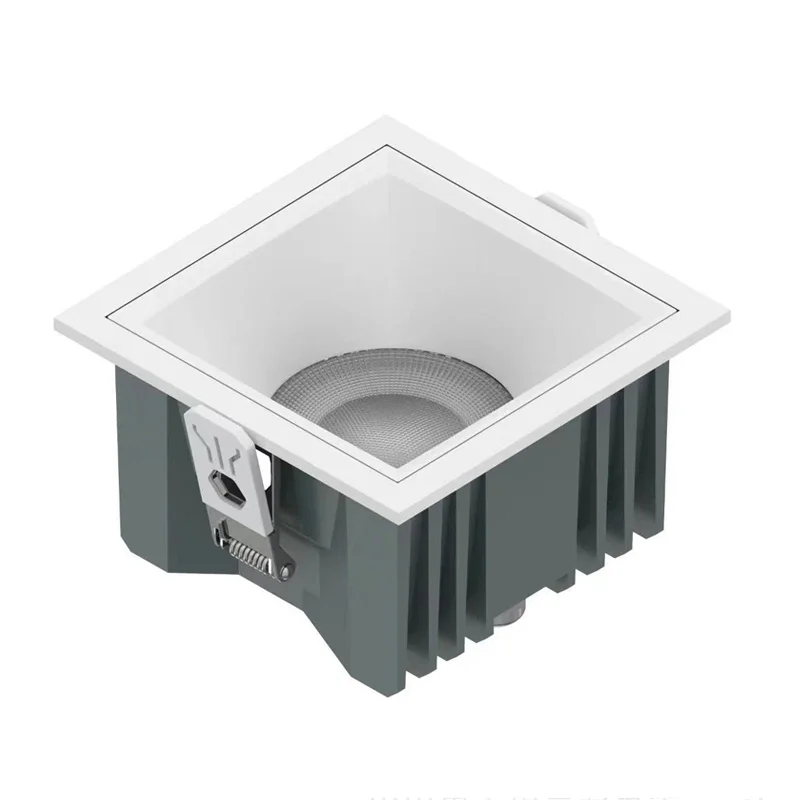

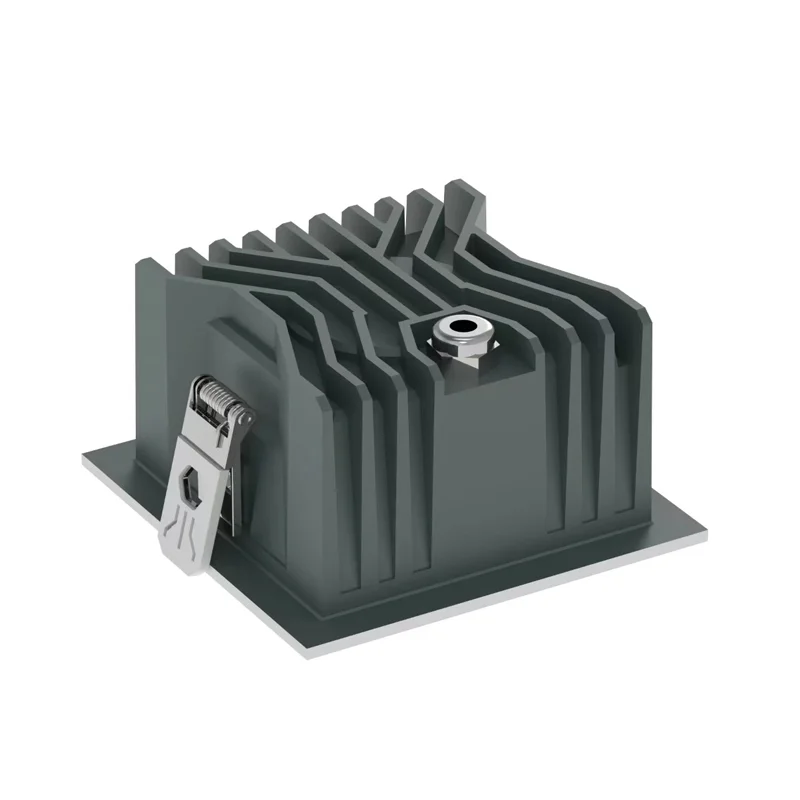

浴室、洗濯室、バルコニーではIP65がどの部分をどの条件で保護するか確認してください。反射板は白、黒、銀、金を選べます。UGR<17の記載と深型反射板があっても、設置状態でまぶしさを確認する必要があります。検討する器具は角形埋込ダウンライトです。
| 型番 | 消費電力 | 寸法 | 埋込穴寸法 | 配光角 | 光束 | 仕様書 |
|---|---|---|---|---|---|---|
| HOYUWO-DL-12WW-7 | 12W±5% | LW90*H60mm | 75*75mm | 24/36/55° | 1200-1300lm | 仕様書を請求する |
| HOYUWO-DL-15WW-7 (75) | 15W±5% | LW90*H60mm | 75*75mm | 55° | 1500-1600lm | 仕様書を請求する |
| HOYUWO-DL-15WW-7 (95) | 15W±5% | LW110*H70mm | 95*95mm | 24/36/55° | 1500-1700lm | 仕様書を請求する |
| HOYUWO-DL-20WW-7(95) | 20W±5% | LW110*H70mm | 95*95mm | 55° | 2000-2400lm | 仕様書を請求する |
| HOYUWO-DL-20WW-7(125) | 20W±5% | LW145*H75mm | 125*125mm | 24/36/55° | 2000-2400lm | 仕様書を請求する |
| HOYUWO-DL-25WW-7 | 25W±5% | LW145*H75mm | 125*125mm | 24/36/55° | 2500-3000lm | 仕様書を請求する |
| HOYUWO-DL-30WW-7 | 30W±% | LW145*H75mm | 125*125mm | 55° | 3000-3600lm | 仕様書を請求する |
天井仕上げ後も電源装置を取り出せるよう計画し、点検や交換に必要なアクセス空間を確保します。
対応する取付方法と選択した光学仕様に応じて、室内の全般照明にも、特定エリアを強調する照明にも使用できます。
施工前に、技術図面を取付金具および結線図と照合します。電源を遮断した状態で、納入された機器に指定された手順に従って設置します。
保護表示が適用される部分と取付方法を特定します。設置位置、LED電源、接続部の適合性も確認します。
型番ごとの図面を使い、外形寸法、開口寸法、固定箇所を照合して納まりを確認します。電源装置に必要な設置スペースも確保します。
照明計算では全般照明とアクセント照明を分け、実際の取付位置から見たビーム角を検討します。
