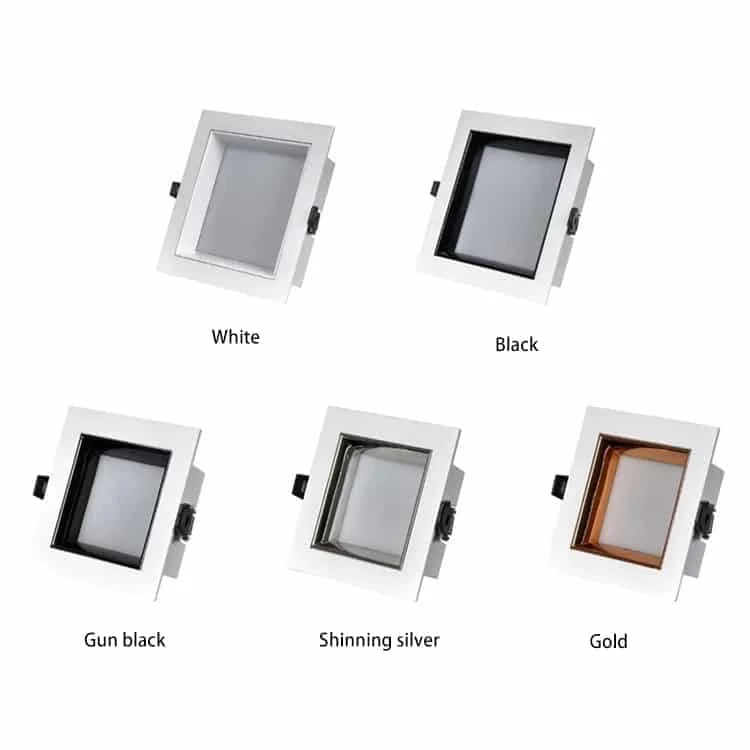

白枠・反射板選択式の角型ダウンライト

型番	消費電力	寸法	埋込穴寸法	光束	仕様書
HOYUWO-DL-9WE-8	9W±5%	L100*W100*H43mm	75*75mm	900-1000lm	仕様書を請求する
HOYUWO-DL-12WE-8	12W±5%	L120*W120*H43mm	95*95mm	1100-1300lm	仕様書を請求する
HOYUWO-DL-15WE-8	15W±5%	L150*W150*H43mm	125*125mm	1300-1600lm	仕様書を請求する
HOYUWO-DL-18WE-8	18W±5%	L150*W150*H43mm	125*125mm	1600-1800lm	仕様書を請求する
HOYUWO-DL-20WE-8	20W±5%	L175*W175*H45mm	155*155mm	1800-2100lm	仕様書を請求する
HOYUWO-DL-25WE-8	25W±5%	L197*W197*H50mm	175*175mm	2300-2500lm	仕様書を請求する
HOYUWO-DL-35WE-8	35W±5%	L230*W230*H55mm	200*200mm	3300-3600lm	仕様書を請求する

• Triac調光／0-10V調光／DALI制御
• 非常点灯キット

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

配光とまぶしさの評価には、選んだ仕上げ・光学系の組合せに対応する測光ファイルを求めます。

対応する取付方法と選択した光学仕様に応じて、室内の全般照明にも、特定エリアを強調する照明にも使用できます。

施工準備では、図面、取付下地の条件、LEDドライバーへのアクセス方法を整理します。結線は施工担当者がメーカーの指定手順に従って行います。

発注前にどの寸法を確認すればよいですか？

HOYUWO-DL-9WE-8図面のL100*W100*H43mmを支持部に照合します。納入仕様の寸法を確認し、全シリーズへ一律適用しません。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
