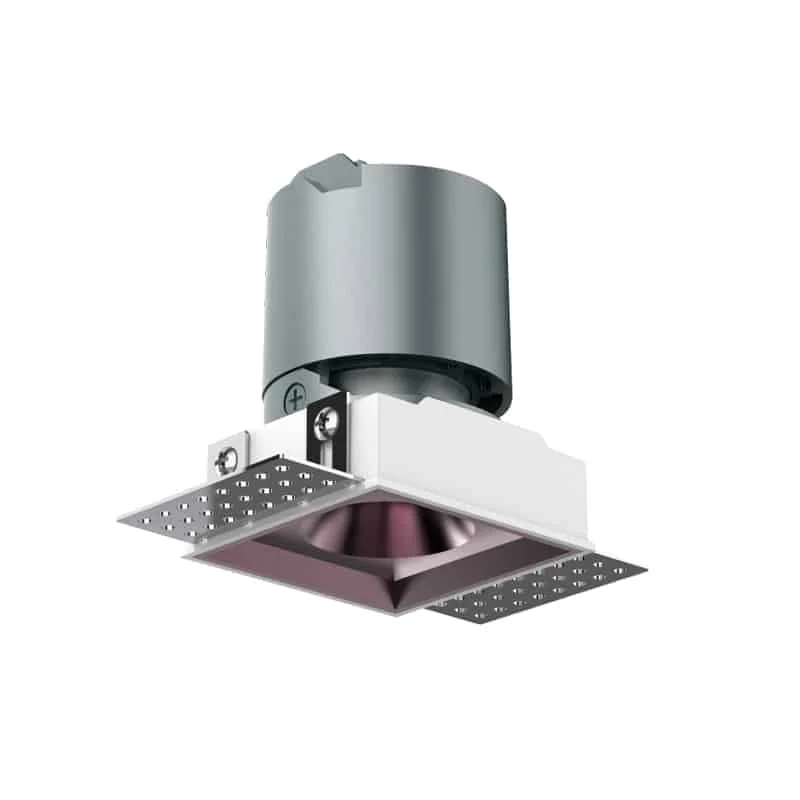

1灯／2灯の角型トリムレスダウンライト

画像	型番	消費電力	寸法	埋込穴寸法	光束	仕様書
	HOYUWO-DL-7WV-1	7W±5%	L102*W52*H70mm	W52*L57mm	650-770lm	仕様書を請求する
	HOYUWO-DL-10WV-1	10W±5%	L120*W71*H80mm	W72*L75mm	900-1100lm	仕様書を請求する
	HOYUWO-DL-15WV-1	15W±5%	LW105*H124mm	W95*L98mm	1350-1500lm	仕様書を請求する
	HOYUWO-DL-20WV-1	20W±5%	LW105*H134mm	W95*L98mm	1800-2000lm	仕様書を請求する
	HOYUWO-DL-2x7WV-1	2X7W	115*65mm	105*58mm	1200-1400lm	仕様書を請求する
	HOYUWO-DL-2x10WV-1	2X10W	155*85mm	145*78mm	1800-2000lm	仕様書を請求する
	HOYUWO-DL-2x15WV-1	2X15W	195*105mm	185*98mm	2700-3000lm	仕様書を請求する
	HOYUWO-DL-2x20WV-1	2X20W	195*105mm	185*98mm	3800-4200lm	仕様書を請求する

• モバイルアプリ、Google Home、Amazon Alexa用Zigbeeスマート制御機器。
• 調光オプション：位相制御、0-10V、DALI。
• 低電圧DC12V/DC24V/DC36V/DC48V/60V
• バッテリー付き非常点灯キット。

発注内容を確定するための確認事項

天井仕上げ後も電源装置を取り出せるよう計画し、点検や交換に必要なアクセス空間を確保します。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

天井厚1mm～35mmでは、対応する仕様を確認します。器具外径だけから判断せず、図面の開口寸法に従って取付部を準備します。

トリムレスダウンライトの施工順序を確認してください。

施工前に、技術図面を取付金具および結線図と照合します。電源を遮断した状態で、納入された機器に指定された手順に従って設置します。

トリムレス器具の天井仕上げ前に何を決めるべきですか？

天井仕上げ前に、下地の厚さ、開口の直径・形状、その型番固有の組込み方法を確認します。

確認すべき寸法は何ですか？

型番ごとの図面を使い、外形寸法、開口寸法、固定箇所を照合して納まりを確認します。電源装置に必要な設置スペースも確保します。

光学系はどのように選びますか？

照明計算では全般照明とアクセント照明を分け、実際の取付位置から見たビーム角を検討します。
