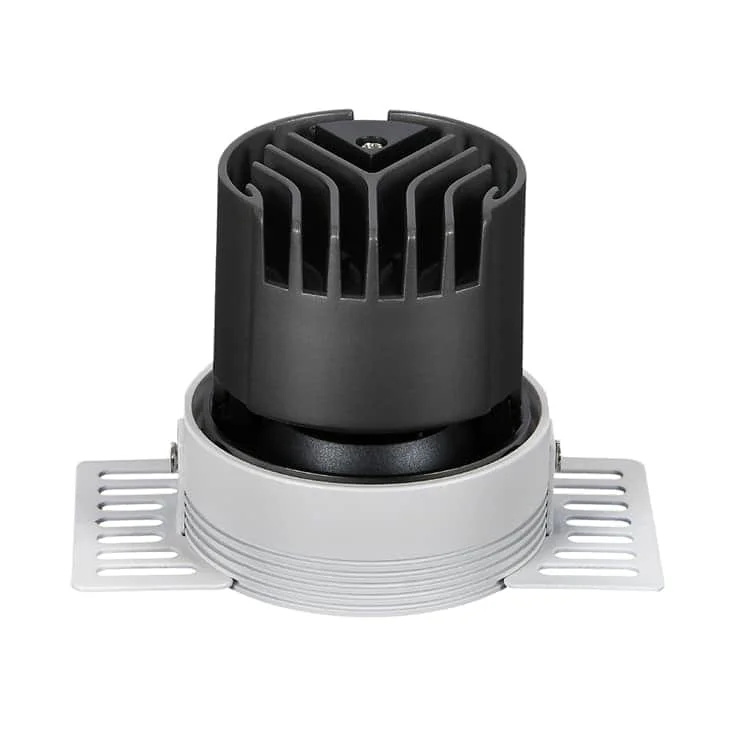

トリムレス取り付け2方式のDL-G-01ダウンライト

型番	消費電力	寸法	埋込穴	光束	仕様書
HOYUWO-DL-7WG-01	7W±5%	L91*Ø53*H80mm	Φ55mm	650-750lm	仕様書を請求する
HOYUWO-DL-10WG-01	10W±5%	L116*Ø71*H85mm	Φ75mm	900-1100lm	仕様書を請求する
HOYUWO-DL-12WG-01	12W±5%	L116*Ø71*H85mm	Φ75mm	1100-1300lm	仕様書を請求する
HOYUWO-DL-15WG-01	15W±5%	L142*Ø92*H118mm	Φ95mm	1400-1600lm	仕様書を請求する
HOYUWO-DL-20WG-01	20W±5%	L142*Ø92*H118mm	Φ95mm	1900-2100lm	仕様書を請求する

調光が必要な場合は、Triac、0-1/10V、DALIをご相談ください。

非常用バッテリーキットをご相談いただけます。記載点灯時間は2-5Wで1-3時間です。

スマートフォン、Google Home、Amazon Alexaから操作するには、Zigbee Tuyaオプションを指定できます。先にゲートウェイとシステムの互換性を確認してください。

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

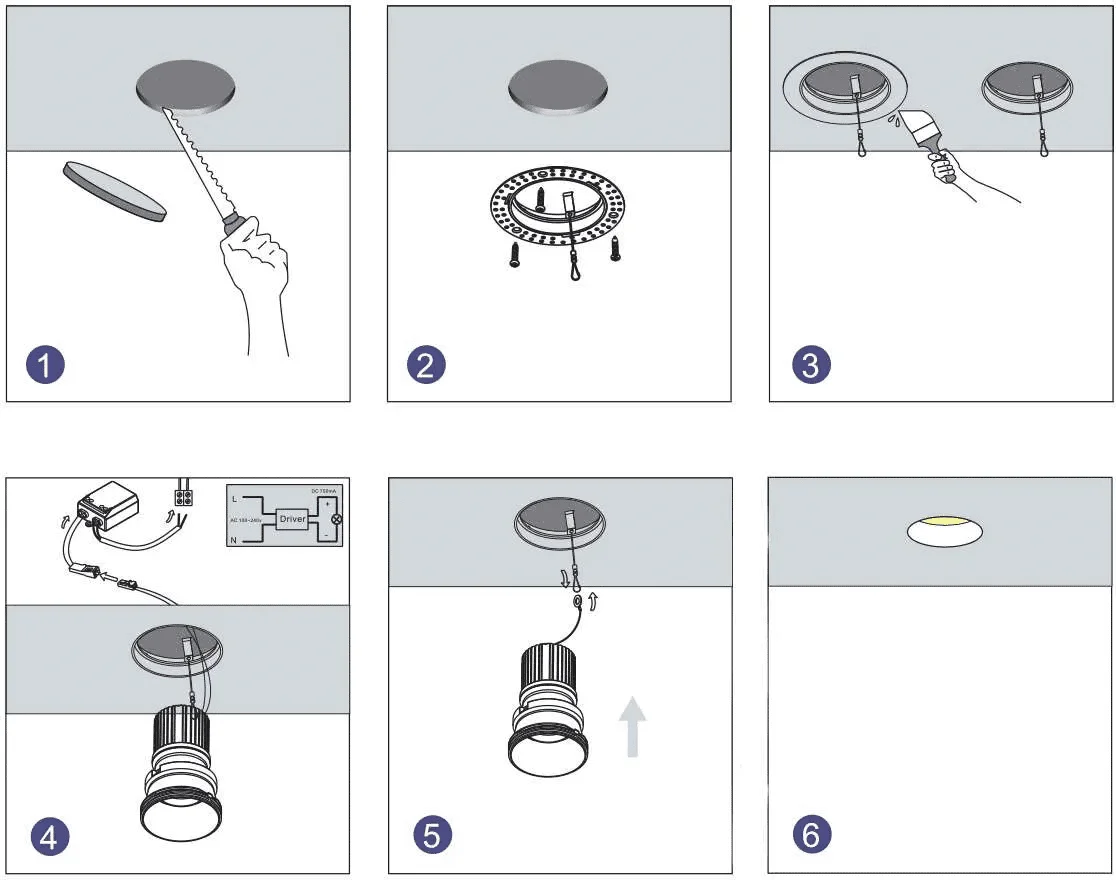

ダウンライトの施工説明書を取り寄せ、トリムレスの納まりを準備します。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

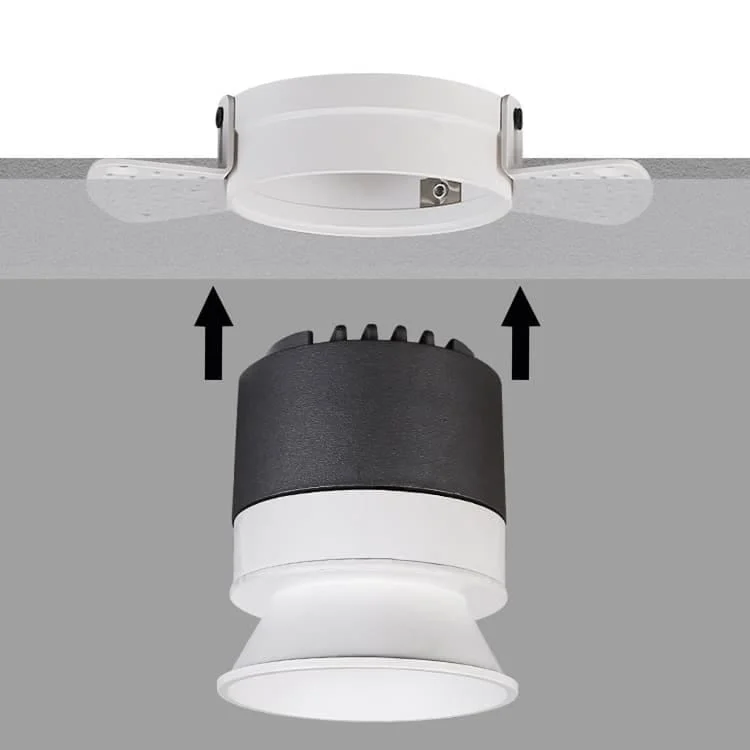

トリムレス器具の天井仕上げ前に何を決めるべきですか？

天井仕上げ前に、下地の厚さ、開口の直径・形状、その型番固有の組込み方法を確認します。

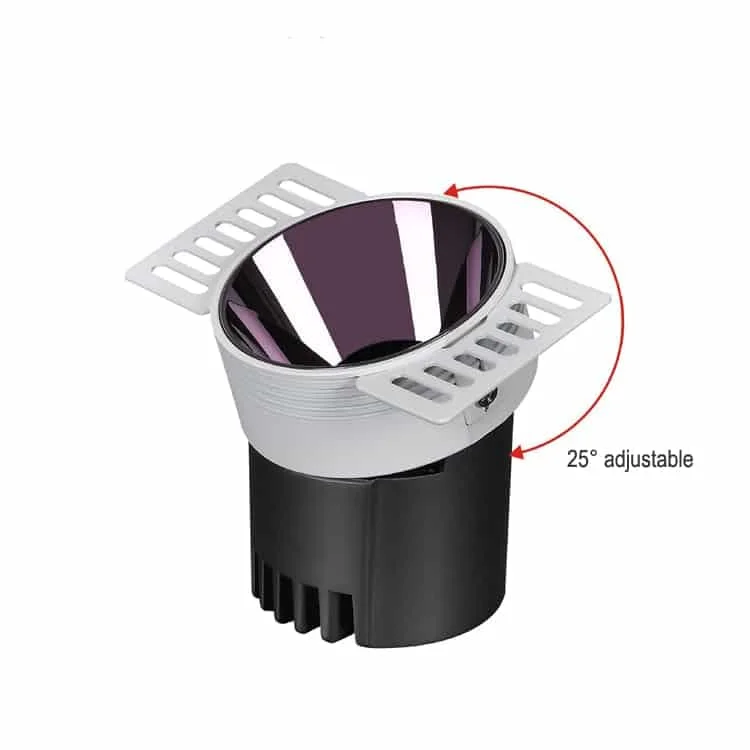

照射方向の調整時には何を確認しますか？

予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。

発注前にどの寸法を確認すればよいですか？

適合性は、L91*Ø53*H80mmと記載されたHOYUWO-DL-7WG-01の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。
