アルミ製固定／可動ラインダウンライト

型番	消費電力	種類	寸法	埋込穴	光束	仕様書
HOYUWO-DL-10WL-01	10W	固定形	L145*W45*H35mm	L140*W36mm	950-1100lm	仕様書を請求する
HOYUWO-DL-20WL-01	20W	固定形	L282*W45*H35mm	L275*W36mm	1800-2100lm	仕様書を請求する
HOYUWO-DL-30WL-01	30W	固定形	L415*W45*H35mm	L410*W36mm	2800-3100lm	仕様書を請求する

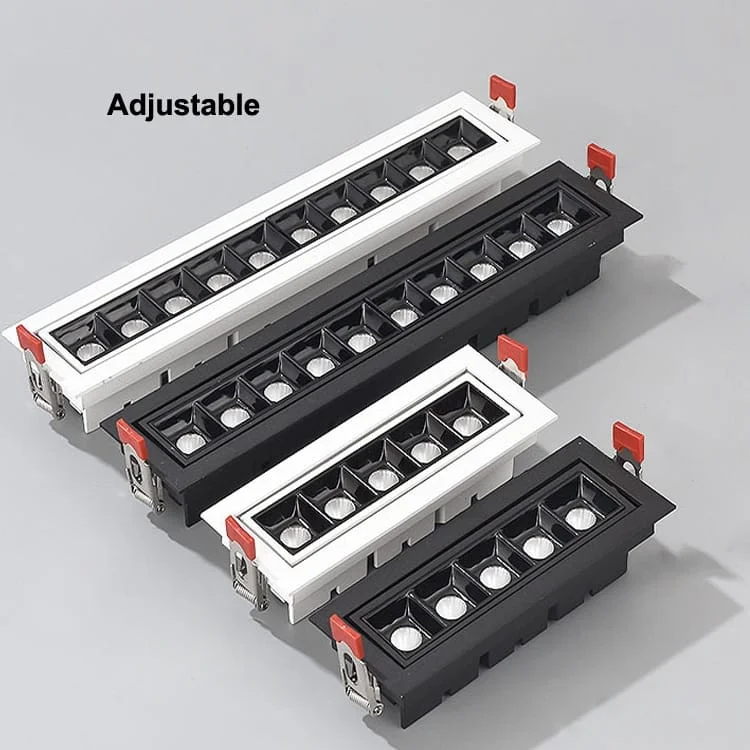

HOYUWO-DL-10WL-02	9W±5%	角度調整	L158*W60*H45mm	L155*W50mm	850-990lm	仕様書を請求する
HOYUWO-DL-20WL-02	20W±5%	角度調整	L294*W62*H38mm	L288*W50mm	1700-1900lm	仕様書を請求する
HOYUWO-DL-30WL-02	30W±5%	角度調整	L430*W62*H38mm	L425*W51mm	2700-3000lm	仕様書を請求する

• 調光オプション：Triac位相制御、0/1-10V、DALI。
• 非常用キット：1-3W、点灯時間1-1.5時間。

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

配光とまぶしさの評価には、選んだ仕上げ・光学系の組合せに対応する測光ファイルを求めます。

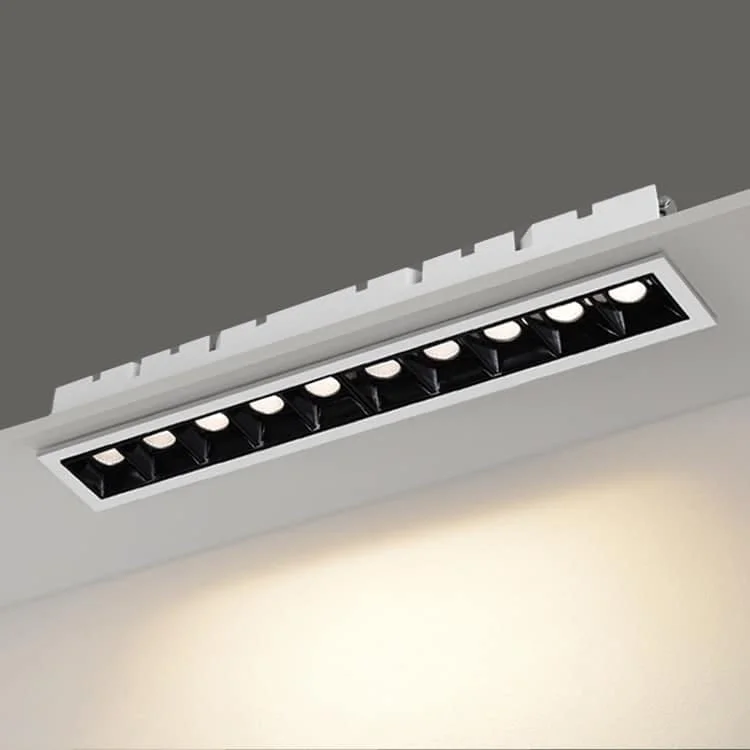

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

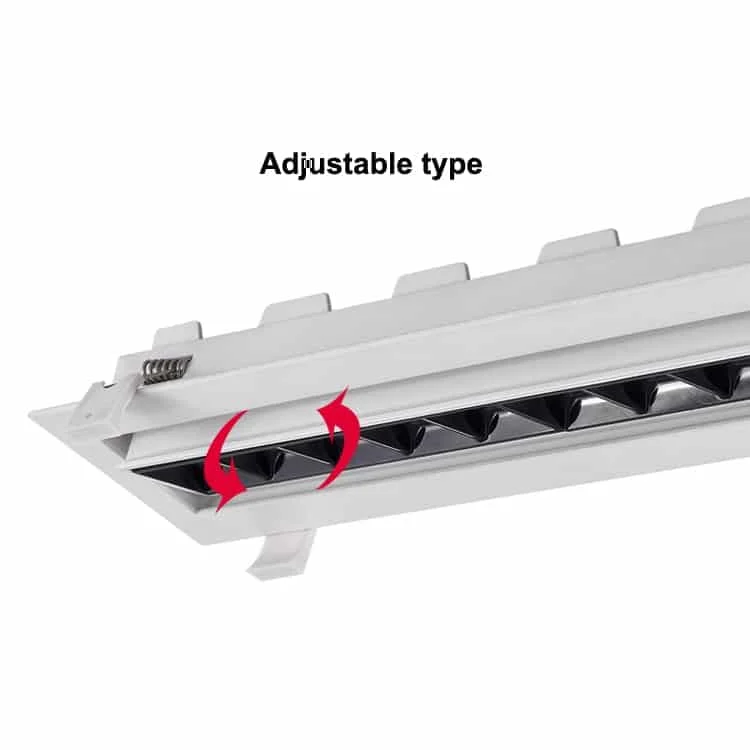

照射方向の調整時には何を確認しますか？

予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。

発注前にどの寸法を確認すればよいですか？

適合性は、L145*W45*H35mmと記載されたHOYUWO-DL-10WL-01の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
