大きな埋込穴の既存照明を交換するダウンライト
既存器具を交換する場合は、現在の開口に合う型番を探してください。一つの本体がすべての範囲を覆うとは限りません。COBまたはSMD LEDを備えた10インチと9インチの本体を比較できます。モデルに応じて、230mm、240mm、260mm、270mm、280mm、290mmの開口が記載されています。
- 器具用途：商業・産業用
- 配光角: 120°
- 標準制御：オン／オフ。調光仕様を選択可能。
- 資料ではフリッカーレスと記載。試験条件をご確認ください。
- 公称寿命: 50000 h
- IP保護等級: IP20 (前面IP44)
- メーカー保証: 3/5 年
- 入力電圧: 110/220-240VAC 50/60Hz
- 力率:>0.9
- 効率:>90%
- 絶縁クラス：要確認
- LEDチップ：BridgeluxまたはOsram
- CRI: >90, SDCM:<5 または 3
- 色温度: 3000K/ 4000-4500K/ 5500-6000K/6500K
| 型番 | 消費電力 | インチ | 寸法 | 埋込穴 | 光源 | 光束 | 仕様書 |
|---|---|---|---|---|---|---|---|
| HOYUWO-DL-30WA-9in | 30W±5% | 9 インチ | Ø250*H62mm | Ø230-230mm | SMDまたはCOBの選択肢 | 2750-3000lm | 仕様書を請求する |
| HOYUWO-DL-30WA-10in | 30W±5% | 10 インチ | Ø300*H62mm | Ø260-290mm | SMDまたはCOBの選択肢 | 2700-3000lm | 仕様書を請求する |
| HOYUWO-DL-40WB-9in | 40W±5% | 9 インチ | Ø250*H75mm | Ø230-240mm | SMDまたはCOBの選択肢 | 3700-4200lm | 仕様書を請求する |
| HOYUWO-DL-40WB-10in | 40W±5% | 10 インチ | Ø300*H110mm | Ø270-290mm | SMDまたはCOBの選択肢 | 3700-4200lm | 仕様書を請求する |
- オプション：Zigbee、Wi-Fi Mesh、色温度調整、リモコン
- 調光 PWM/0-10V/DALI
- 非常用バッテリーパック
発注内容を確定するための確認事項
天井仕上げ後も電源装置を取り出せるよう計画し、点検や交換に必要なアクセス空間を確保します。
オフィス、ホテル、スーパーマーケット、商業施設の計画に検討できます。
空間の条件を確認したうえで、倉庫、交通機関の駅、駐車場での使用を検討します。
- 場所：バスターミナルのロビー。
- 製品：HOYUWO-DL-40WB-9in
- 取付高さ：7メートル
対応する取付方法と選択した光学仕様に応じて、室内の全般照明にも、特定エリアを強調する照明にも使用できます。
施工前に、技術図面を取付金具および結線図と照合します。電源を遮断した状態で、納入された機器に指定された手順に従って設置します。
確認すべき寸法は何ですか？
型番ごとの図面を使い、外形寸法、開口寸法、固定箇所を照合して納まりを確認します。電源装置に必要な設置スペースも確保します。
光学系はどのように選びますか？
照明計算では全般照明とアクセント照明を分け、実際の取付位置から見たビーム角を検討します。
非常時点灯について何を確認しますか？
非常点灯のバッテリー、持続時間、光束または出力を合わせて決めます。通常点灯の性能と同じだとは考えません。
画像の内容をテキストで確認

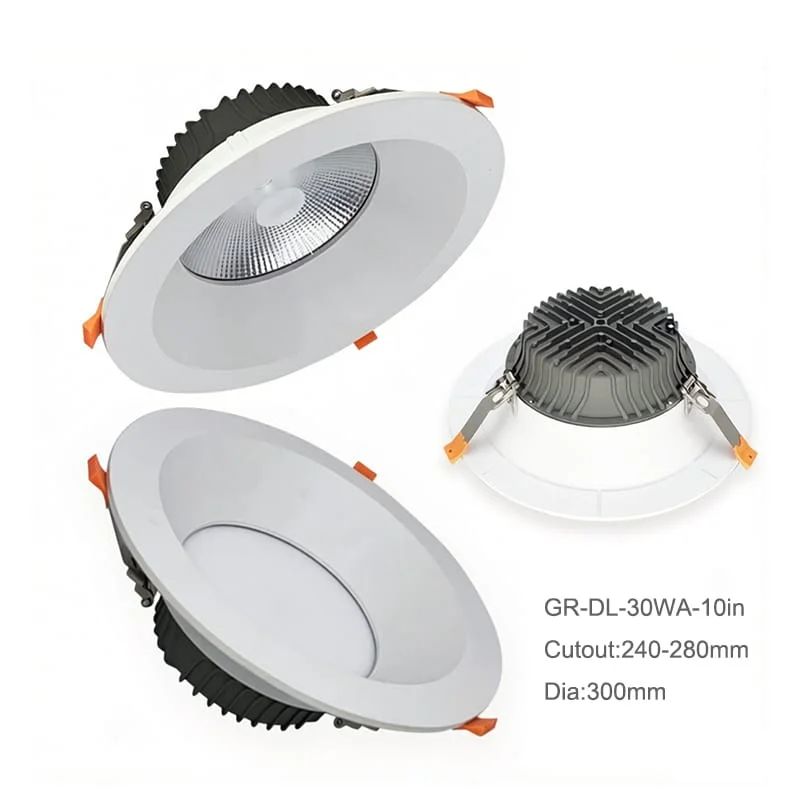

画像 1 · 仕様
- HOYUWO-DL-30WA-10in
- 埋込開口：240-280mm

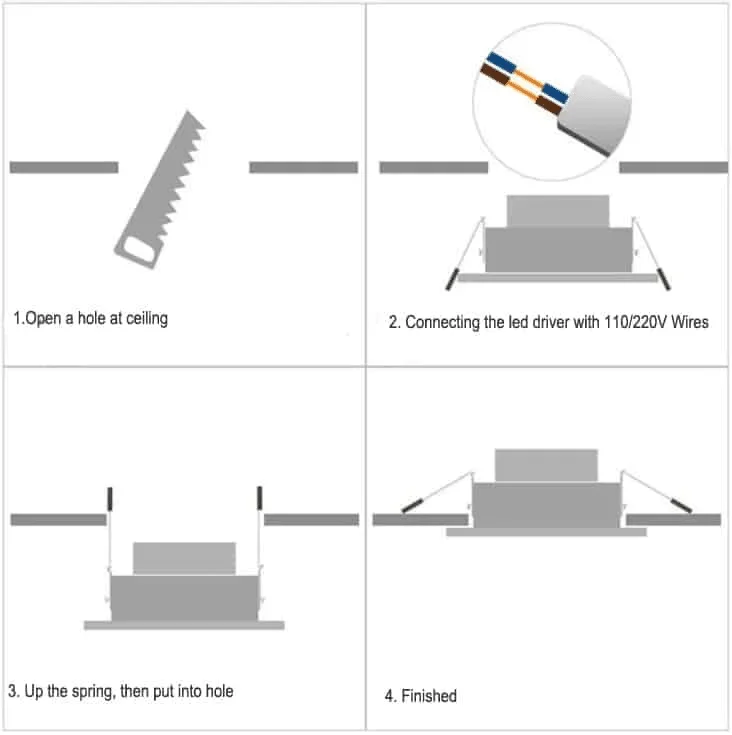

画像 2 · 取り付け
- 1. 開口図に従って天井の穴を準備します。
- 2. 型番に対応する110/220V電源にLED電源を接続します。
- 3. スプリングを持ち上げ、説明書に従って器具を挿入します。
- 4. 固定状態を確認し、説明書に従って施工を完了します。
