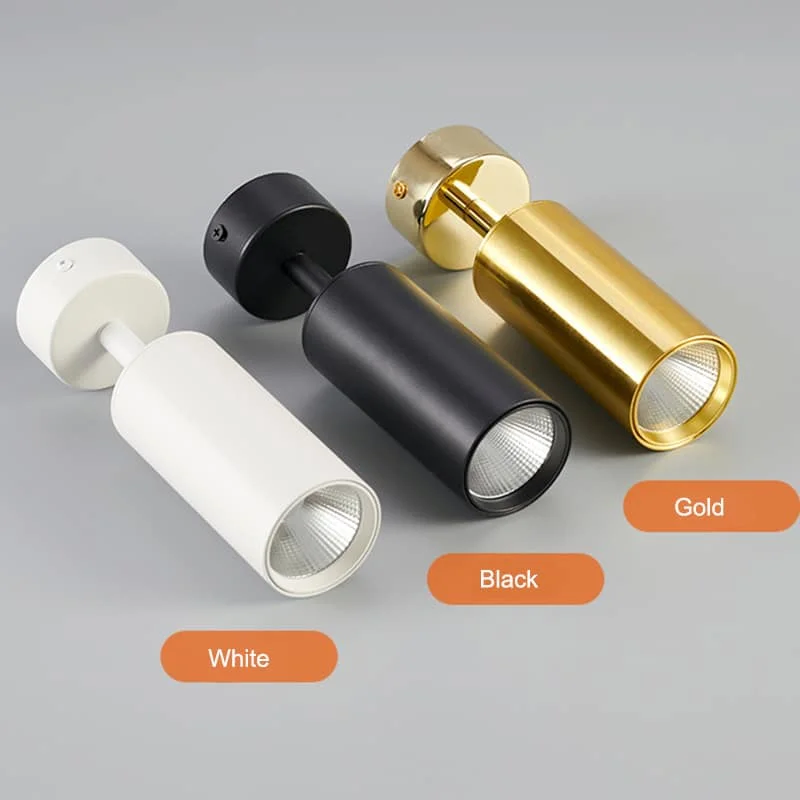

天井・壁面用可動直付けスポットライト

型番	消費電力	寸法	光束	配光角	仕様書
HOYUWO-FM-5WT	5W±5%	Ø30*L80mm	450-500lm	24°	仕様書を請求する
HOYUWO-FM-7WT	7W±5%	Ø40*L100mm	630-700lm	15° 24°	仕様書を請求する
HOYUWO-FM-9WT	9W±5%	Ø50*L120mm	800-900lm	15° 24°	仕様書を請求する
HOYUWO-FM-12WT	12W±5%	Ø55*L120mm	1000-1200lm	15° 24° 36°	仕様書を請求する
HOYUWO-FM-15WT	15W±5%	Ø55*L160mm	1350-1500lm	15° 24° 36°	仕様書を請求する
HOYUWO-FM-20WT	20W±5%	Ø55*L160mm	1800-2000lm	15° 24° 36°	仕様書を請求する

• 調光オプション：位相制御、0-10V、DALI

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

• 住宅：リビング、キッチン、寝室。
• 商業・公共空間：ホテル、学校、スーパーマーケット、衣料品店、 オフィス照明

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

回路を遮断した状態で作業します。適切なねじ（別途用意）でプレートを天井に固定し、この型番の説明書に従って結線します。

以下の取付手順をご確認ください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

発注前にどの寸法を確認すればよいですか？

交換する場合は既存器具の寸法を提示し、似た出力から大きさを推測しません。固定部、ケーブル入口、外付け部品の位置も確認します。HOYUWO-FM-5WTの図面にはØ30*L80mmと記載されています。他の仕様は寸法が異なる可能性があるため、この情報を支持部と注文仕様に照らして確認します。

このダウンライトの光学系はどのように選びますか？

まずアクセント照明と全般照明を区別し、使用位置から器具がどう見えるかを評価します。仕様を比較する際は、光学系とともに色温度と演色性をそろえます。そのうえで配光角を取付高さと必要エリアに関連付けます。狭角は光を集中させますが、結果は計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
