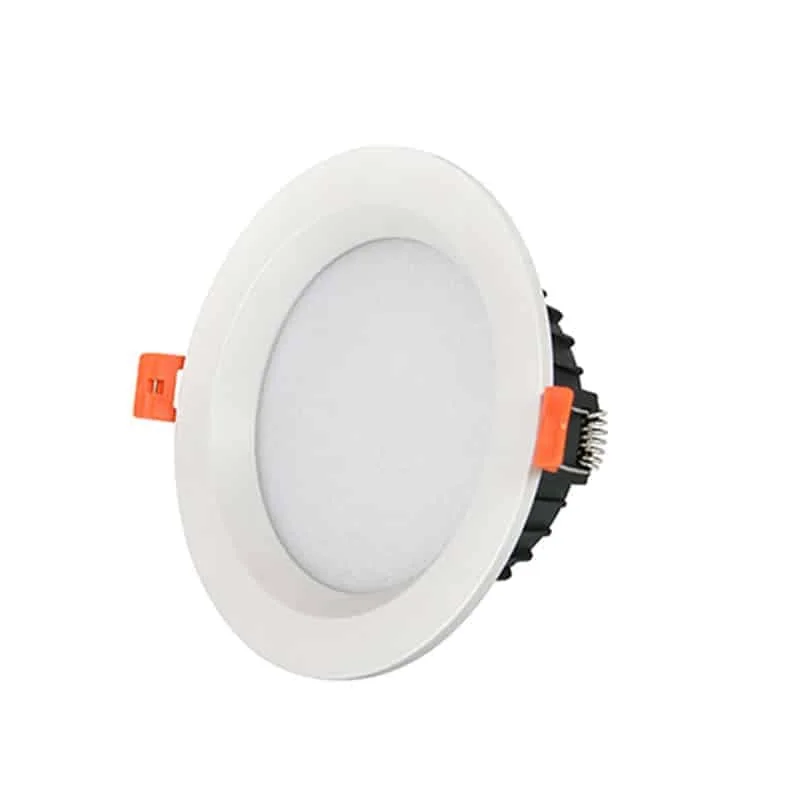

高さ約50mmの薄型ダウンライト

天井の奥行きが少ない場合、高さ約50mmのこのダウンライトを検討できます。薄形パネルに似ていますが、直下型LED配置と専用の放熱設計を備えています。対象型番の最大保護等級はIP44と記載されているため、許容される湿気と取付条件を確認してください。

  • サイズ：3、4、5、6インチ
  • 埋込開口：75mm、95mm、120mm、160-165mm、170mm
  • 制御方式: オン／オフ
  • IP保護等級：前面IP44
  • LED電源：Eaglerise／LiFud／Osram／Philips。フリッカーレスと記載、THD：<15%
  • 力率: >0.5 または >0.9
  • LEDチップ：BridgeluxまたはOsram SMD2835
  • CRI:>80 または 90
  • SDCM: < 5 または < 3
  • 入力電圧: 110/220-240VAC 50/60Hz
  • 公称寿命: >50000 時間
  • 保証: 3/5 年
  • 表示されている適合内容：CE、RoHS。該当型番の資料をご確認ください。
  • 色温度：電球色は2700K～3000K、昼光色は5700K～6500K。中間色の仕様については、発注前に該当モデルの仕様書で色温度をご確認ください。
お見積もり依頼

型番消費電力寸法埋込穴光束仕様書
HOYUWO-DL-7WE7W±5%Φ108*H50mmΦ90mm700-800lm仕様書を請求する
HOYUWO-DL-9WE9W±5%Φ115*H50mmΦ95mm810-1000lm仕様書を請求する
HOYUWO-DL-12WE12W±5%Φ145*H50mmΦ125mm1100-1300lm仕様書を請求する
HOYUWO-DL-15WE15W±5%Ø180*H55mmΦ165mm1450-1600lm仕様書を請求する
HOYUWO-DL-18WE18W±5%Ø180*H55mmΦ165mm1850-2000lm仕様書を請求する
HOYUWO-DL-24WE24W±5%Ø190*H55mmΦ175mm2250-2400lm仕様書を請求する

  • 非常時バックアップ：2-5W、記載点灯時間1-3時間
  • 調光オプション：位相制御、0-10V、DALI
  • DIPスイッチによる3CCT色温度選択

発注内容を確定するための確認事項

天井を仕上げた後もLED電源へアクセスし、取り外せる方法を確保します。

取付仕様に応じて、屋内天井に埋め込むか、天井面へ直付けできます。

取扱説明書に従って固定方法と結線を計画し、作業中は電源を遮断して確実に切り離します。

本体の高さを測れば十分ですか？

本体の高さだけでは不十分です。電源、接続、通気、保守作業のための空間を確保します。

どの寸法を確認する必要がありますか？

型番ごとの図面には、取付スペース、固定箇所、LEDドライバーに必要な空間を確認するための寸法が記載されています。

光学系はどう選べばよいですか？

全般照明かアクセント照明かを区別し、予定する取付高さで光の広がりを確認します。
