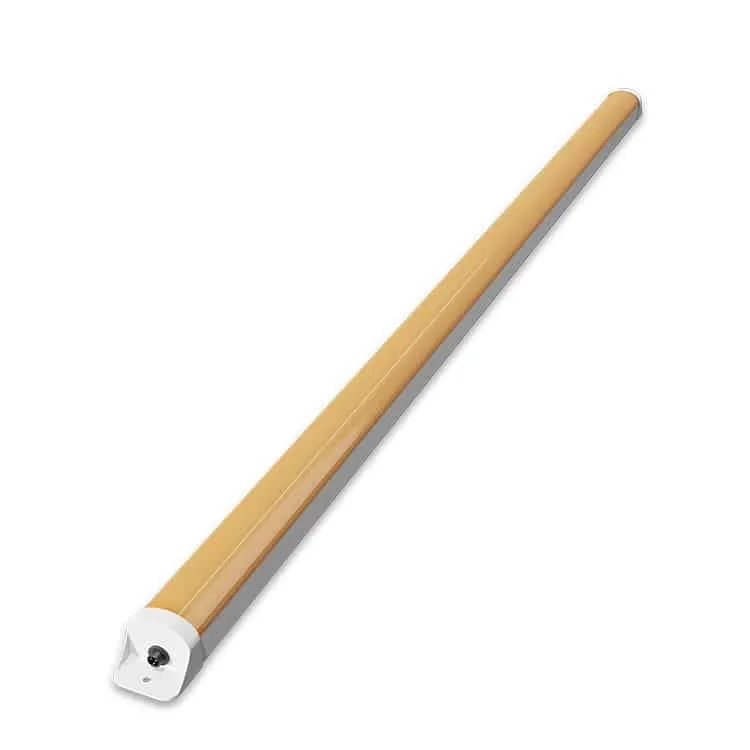

ユニット間を簡単に接続できるIP66 TP-Uベースライト

発注型番	消費電力	寸法	ルーメン	色温度	IK等級	IP保護等級	取り付け	入力電圧	仕様書
HOYUWO-TP-2F2U	18W	(2ft) L600mm	2500lm	3000K,4000K,6500K	IK08	IP65	吊下げ／壁付け／直付け	100/200-240VAC 50/60Hz	仕様書を請求する
HOYUWO-TP-3F2U	28W	(3ft) L900mm	3900lm	3000K,4000K,6500K	IK08	IP65	吊下げ／壁付け／直付け	100/200-240VAC 50/60Hz	仕様書を請求する
HOYUWO-TP-4F2U	36W	(4ft) L1200mm	5000lm	3000K,4000K,6500K	IK08	IP65	吊下げ／壁付け／直付け	100/200-240VAC 50/60Hz	仕様書を請求する

本体と仕上げ

• 外装：標準ABS。計画で求める耐環境性と燃焼特性を確認してください。
• カバー：つや消しポリカーボネート拡散カバー。型番の耐経年変化・耐火性能の公表条件を求めてください。
• ケーブルグランド：防水M8-M10。

制御装置／LED電源

• LED電源：ライン照明用定電流電源
• 入力電圧: 110/220-240VAC 50/60Hz
• 総合高調波歪率: <15%
• 力率:>0.9
• 効率:>88%
• 保護等級: IP20
• 資料に記載された規格・認証関連表示：CE CB ENEC。注文する型番に対応する適合宣言、証書、試験資料を確認してください。これらの表示だけでHOYUWO LEDの全製品が認証済みとは判断できません。
• 保証: 3/5 年

光学仕様

• LEDチップ：Bridgelux SMD
• 発光効率：140-160lm/W
• 色温度：3000K暖白色、4000K昼白色、6000-6500k冷白色
• LM80
• SDCM:<5%

• 吊下げ施工用金属ワイヤー。
• Triac／0-10V／DALI調光オプション。

発注内容を確定するための確認事項

IP等級から耐薬品性を推測しません。器具に触れる可能性のある洗浄剤を特定し、シールや外装との適合性を確認します。

特に低温環境や産業用熱源の近くで使用する場合は、器具全体の使用温度範囲を求めます。

適切なブラケットと固定具で壁または天井へ取り付けます。具体的な手順が必要な場合は、その型番の施工ガイドを求めます。

固定具とケーブル経路を確認し、開閉と保守のスペースを確保します。配線は納入型番の説明書に従い施工担当者へ依頼します。

• 店舗照明

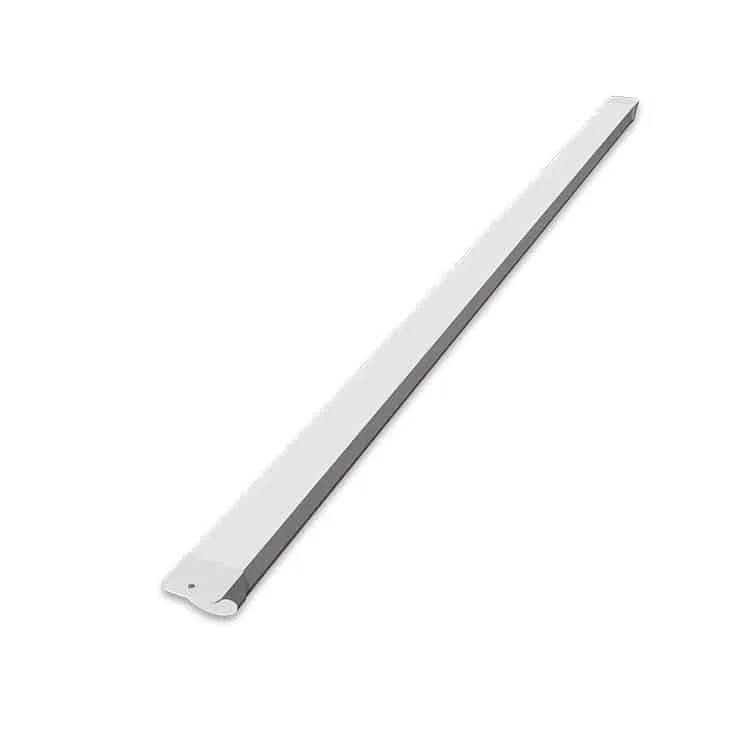

• 車庫照明
• 倉庫照明

車庫、倉庫、サービスエリアのライン照明では、機種の保護性能を使用場所に照合します。配光と、部品修理・交換のためのアクセスも比較します。

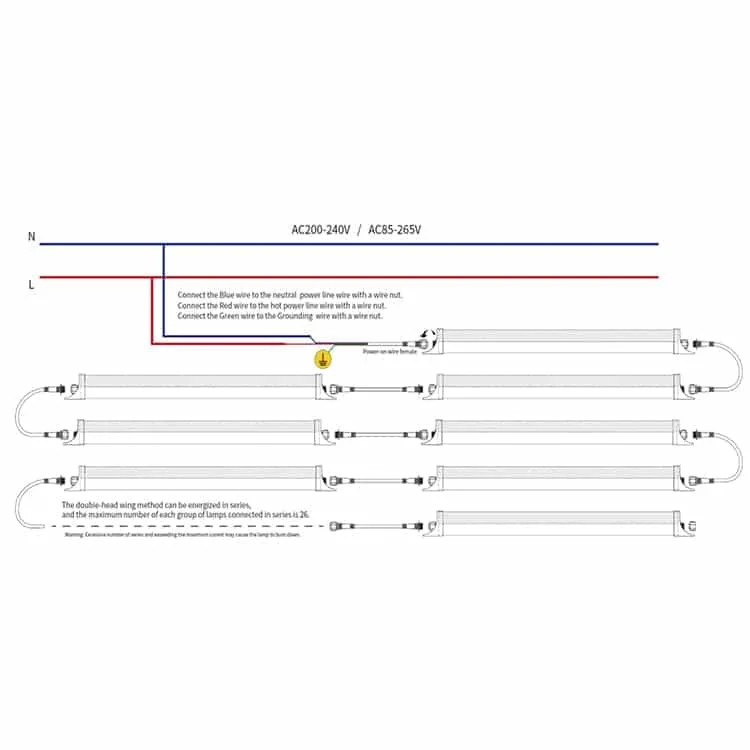

何台まで連結できますか？

納入コネクターの最大連結台数または許容負荷を求めます。連結できることを無制限に延長できるという意味では扱いません。

発注前にどの寸法を確認すればよいですか？

HOYUWO-TP-2F2Uの図面にある（2ft）L600mmを支持部に照合します。納入仕様の寸法を確認し、全シリーズへ一律適用しません。

このベースライトと既設器具は何を比較すべきですか？

長さだけでなく測光データ、光束、電源、固定具を比較します。同じ消費電力でも同じ照明結果で交換できるとは限りません。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
