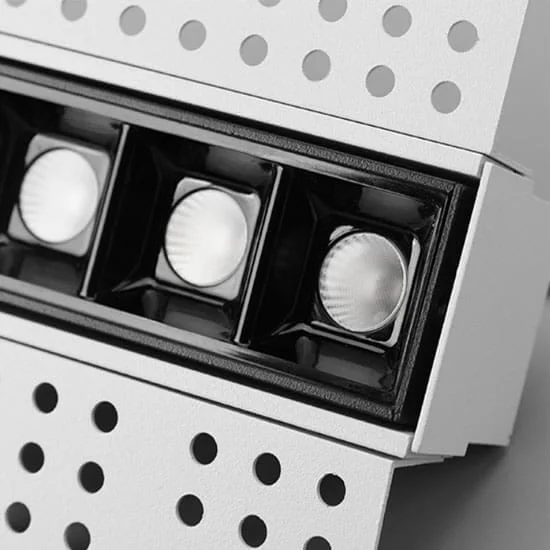

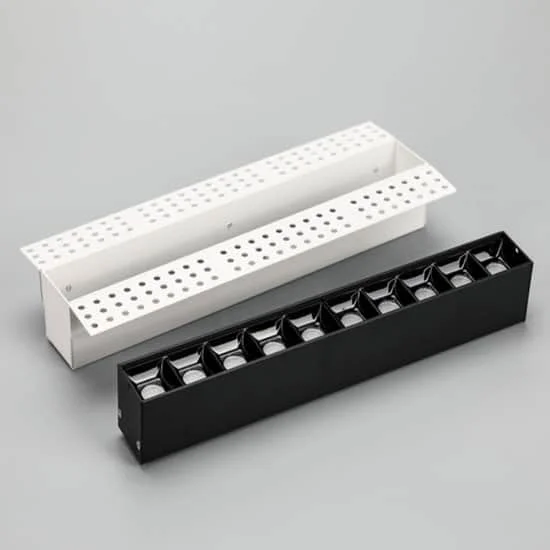

トリムレス型ライン照明
縁を見せずに光のラインを組み込みます。
- 消費電力: 5W 10W 20W
- 入力電圧: 100-265VAC 50/60Hz
- 効率:88%
- 力率：選択肢に応じて>0.6または0.9
- 記載の発光効率：90lm/W
- 寿命：50000時間
- 演色評価数:>80
- 総合高調波歪率: <15%
- 配光角: 15/30/45°
- 保護等級：IP22。指定の取付条件での屋内用
- 使用温度範囲:-20/+45℃
- 使用湿度：10%-90%RH
- 色温度：3000K・4500k・6500K
この製品について質問があります。回答を受け取るメールアドレスを入力します。
製品概要
天井を仕上げる前に、開口・仕上げ・電源へのアクセスを確認してください。外周枠を見せずに組み込める直線型器具で、配光角の異なるリフレクターから全般照明またはアクセント照明用を選べます。
仕様項目
| 型番 | HOYUWO-LS-5WN | HOYUWO-LS-10WN | HOYUWO-LS-20WN |
| 電源 | 5W | 10W | 20W |
| 寸法 | L140*W105*H42mm | L273*W105*H42mm | L540*W105*H42mm |
| LEDチップ | 5 個 Osram 3030 | 10 個 Osram 3030 | 20 個 Osram 3030 |
| ルーメン | 430-460lm | 850-920lm | 1700-1900lm |
| 演色評価数 | 80 |
| 材質 | アルミ＋PCリフレクター |
| 配光角 | 15/30/45° |
| 色温度 | 3000k電球色、4500K中間色、6500K昼光色 |
| 力率 | >0.6 |
| 保護等級 | IP22 |
| 公称寿命 | 50000 時間 |
| 入力電圧 | 100-265VAC 50/60Hz。AC/DC12V/24V/36V/48Vにも対応可能 |
| 備考 | 調光・非常用バックアップは受注オプションです。 |
特長
- トリムレスLEDライン照明はアルミ筐体を使用し、白または黒の仕上げを選べます。
- リフレクターで照射方向と明暗差を調整し、物や面を際立たせます。
- Osram SMD LED。対象型番の演色性・光束・消費電力を確認してください。
- LiFud/Eaglerise電源。構成のフリッカー特性と性能を確認してください。
- 調光の選択肢：Triac・0-10v・DALI。
- 記載寿命は50000時間超で、仕様書の条件が適用されます。

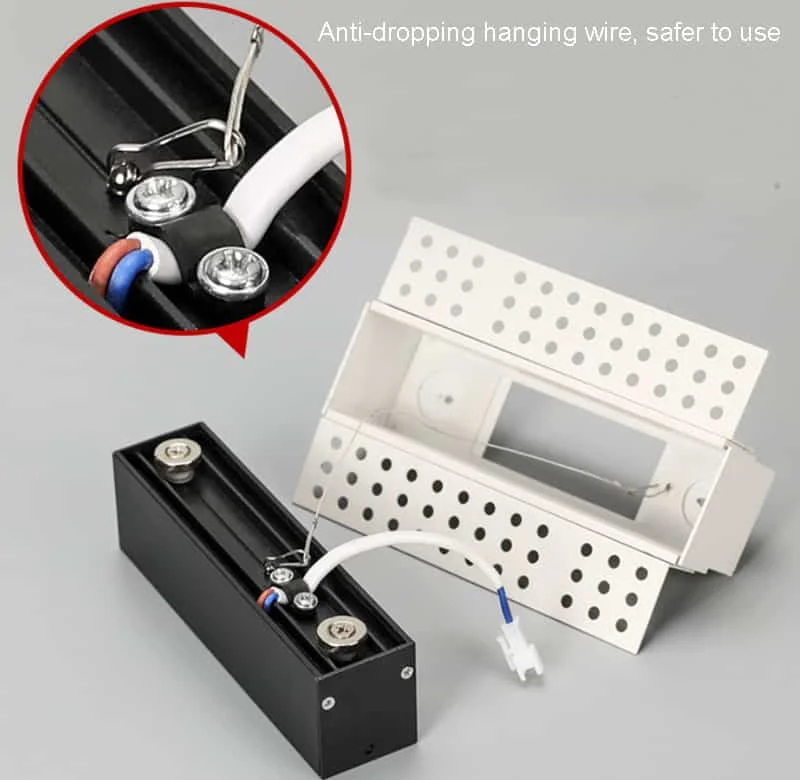

- 落下防止ワイヤー付きトリムレスLEDライン照明。

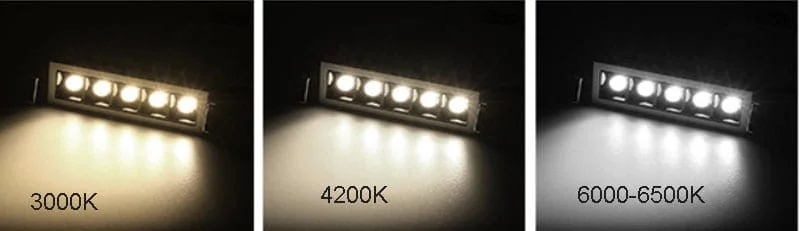

色温度
♦ 6000Kを超える白色は冷たい印象に感じられます。ただし注意力・意欲・作業能力の向上と自動的に結び付けず、好みと用途を評価します。♦ キッチン・事務所・作業場所では、一般に中間的な白色と呼ばれる4000K-4500Kを、作業と他の照明に合わせて検討します。♦ 寝室・飲食店・居間では、3000K未満の暖かい色を内装材や求める雰囲気と比較します。
暖かい色と冷たい色は、他の器具と並べたサンプルで比較します。色温度を演色性・総合品質・まぶしさの指標として使いません。
取り付け
手順1：位置を記し、図面寸法に従って開口します。手順2：周辺を清掃し、説明書に従ってプロファイルを設置します。手順3：適切なねじで埋込部品を固定します。手順4：プロファイルと天井に合う仕上げを施します。手順5：乾燥後に発光部を取り付けます。手順6：固定と接続を確認してから通電し、動作を点検します。
よくあるご質問
用途
天井に一体化した光のラインが必要なら、整列と端部の納まりを検討してください。室内で予定する活動に応じて、取付方式と拡散板を選べます。
設置前の準備
ラインの設計では、経路、固定部、プロファイルの継ぎ目を確認します。希望する取付方式の付属品を特定し、LED電源へ作業できるアクセスを残します。
発注内容を確定するための確認事項
拡散板を取り付けた完成器具の光束を比較します。LEDモジュール単体の光を、器具全体の光学性能として扱いません。
連続したラインを承認する前に、接続部分の詳細図またはサンプルを求めます。整列と拡散板の連続性が保たれるか、継ぎ目に影が出るかを評価します。
関連製品
画像の内容をテキストで確認

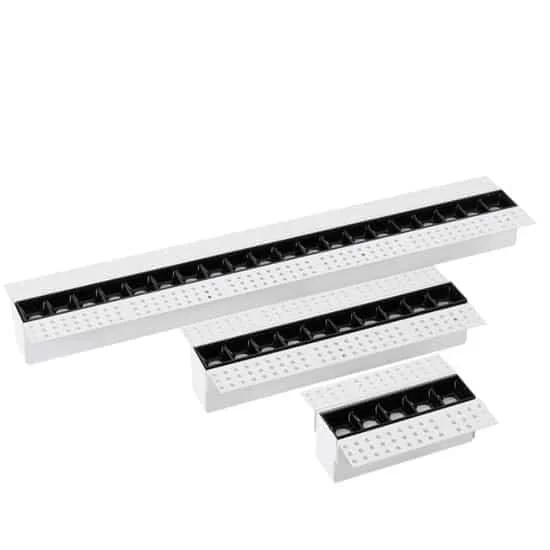

画像 1 · 製品の内容
- 落下防止ワイヤー：説明書に従って取り付けてください。
