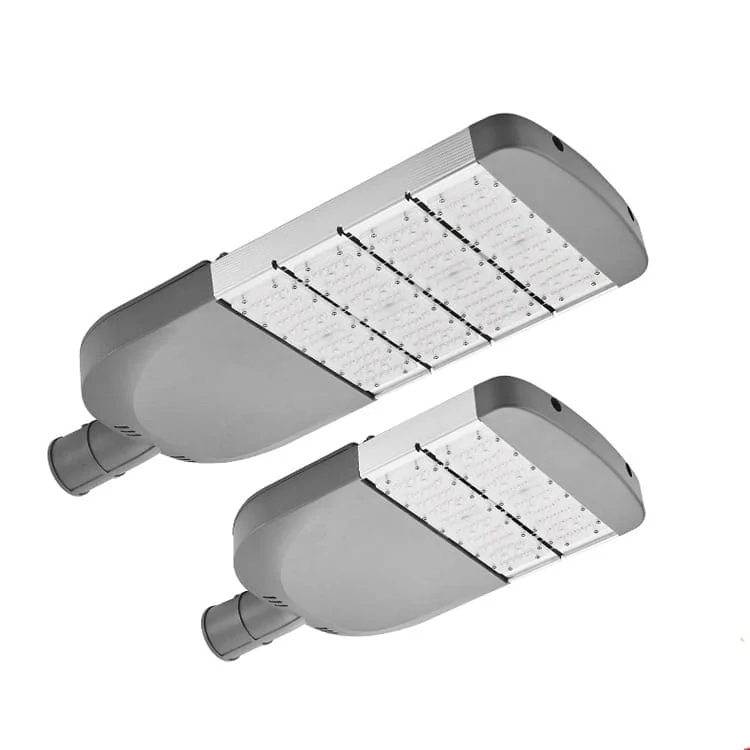

モジュールごとに基板を搭載するSL-B/01道路灯
公共照明の設計では、保守・配光・効率を一緒に検討します。モジュールの交換方法と、一部の故障が残りに及ぼす影響を確認してください。モジュール構造だけでは電気的な独立性は証明できません。各モジュールは基板を備え、HOYUWO-SL-B/01では50ワットのモジュールを使用します。
材質と仕上げの選択肢をご確認ください。
- 表面処理したアルミ製ヒートシンクと筐体。設置場所に対する仕上げと耐食性を確認してください。
- ポリカーボネート拡散板の記載透過率は90%超です。対象型番の耐紫外線性能と防水資料を取り寄せてください。
- 広角配光と狭角配光を選択できます。
- 高光束SMD3030チップ。器具全体の光束維持率と寿命資料を確認してください。
- 電源の選択肢：Meanwell/Philips/DONE/MOSO/SOSEN。対象仕様の力率・高調波・効率を確認してください。
- ステンレスねじ
- 入力ケーブルの記載：0.1²*3。単位と断面積の確認が必要です。この数値だけで接続配線を選定しないでください。
電気性能と配光をご確認ください。
- 動作電圧：100-277VAC 50/60Hzまたは220-240VAC 50/60Hz。
- 力率:>0.95
- 総合高調波歪率: <10%
- SDCM：<5
- 効率:>90%
- サージ保護：6KV-20KV
- 使用温度範囲: -30℃/+55℃
- 表示されている適合内容：CE、RoHS。該当型番の資料をご確認ください。
- 保証：仕様と合意条件により2/3/5年。
この型番を使用できる空間を検討してください。
- 道路照明
- 高ポール照明
- 高速道路
- 公園・広場
- 駐車場
必要数量とプロジェクトに必要な正確な仕様を明記して見積もりを依頼します。
モデルと詳細
モデルと詳細
| 発注型番 | 消費電力 | 寸法 | ルーメン | 色温度 | 配光角 | 演色評価数 | 保護等級 | IK等級 | 公称寿命 | 接続径 | 仕様書 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HOYUWO-SL-100WB-01 | 100W±5% | 530*300*85mm | 11000-14000lm | 2700K-3000K電球色、4000K-4500K中間色、6000-6500K昼光色 | 70*140° | >80 | IP66 | IK08 | >50000 時間 | φ60 | 仕様書を請求する |
| HOYUWO-SL-150WB-01 | 150W±5% | 608*300*85mm | 16500-21000lm | 2700K-3000K電球色、4000K-4500K中間色、6000-6500K昼光色 | 70°*140° | >80 | IP66 | IK08 | >50000 時間 | φ60 | 仕様書を請求する |

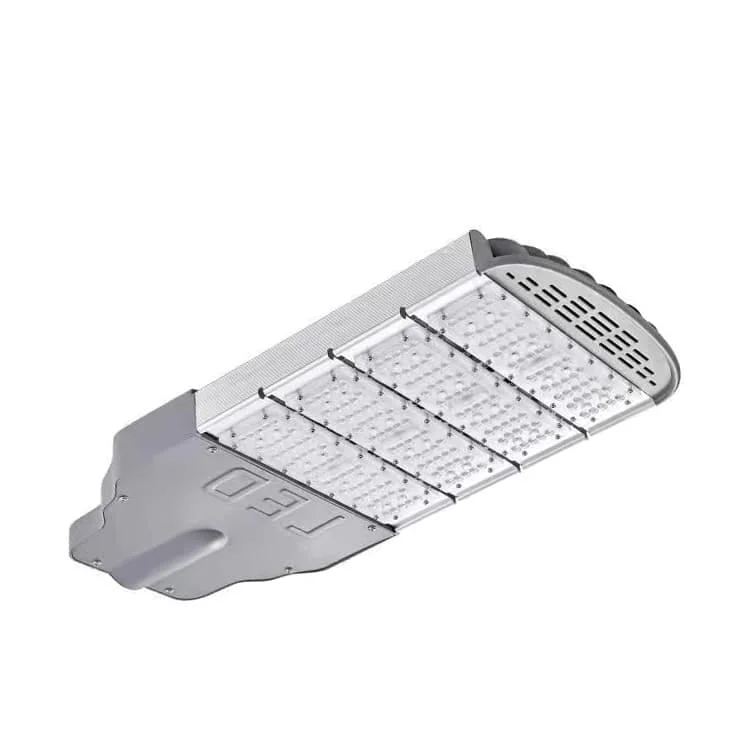

| HOYUWO-SL-200WB-01 | 200W±5% | 686*300*60mm | 22000-28000lm | 2700K-3000K電球色、4000K-4500K中間色、6000-6500K昼光色 | 70°*140° | >80 | IP66 | IK08 | >50000 時間 | φ60 | 仕様書を請求する |

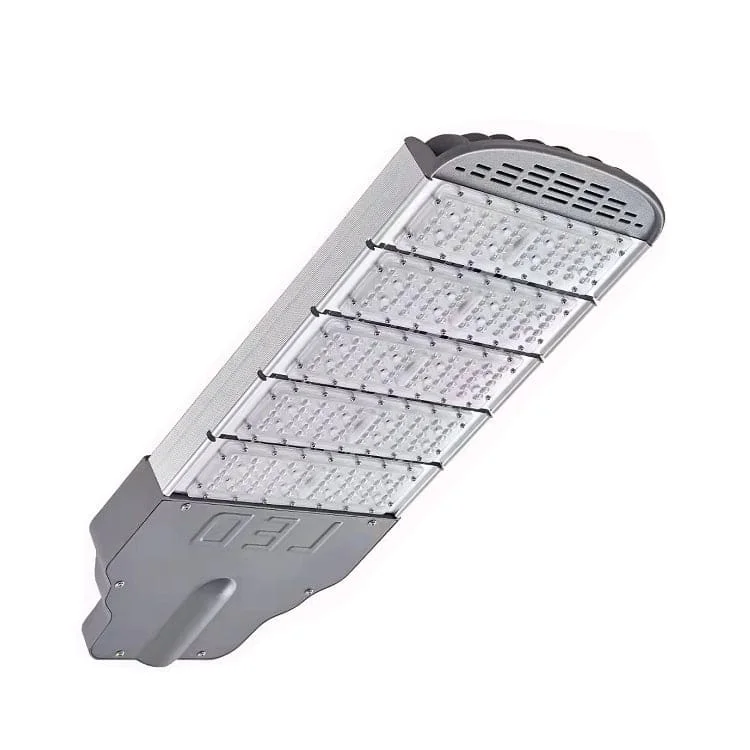

| HOYUWO-SL-250WB-01 | 250W±5% | 764*310*85mm | 27000-33000lm | 2700K-3000K電球色、4000K-4500K中間色、6000-6500K昼光色 | 70°*140° | >80 | IP66 | IK08 | >50000 時間 | φ60 | 仕様書を請求する |

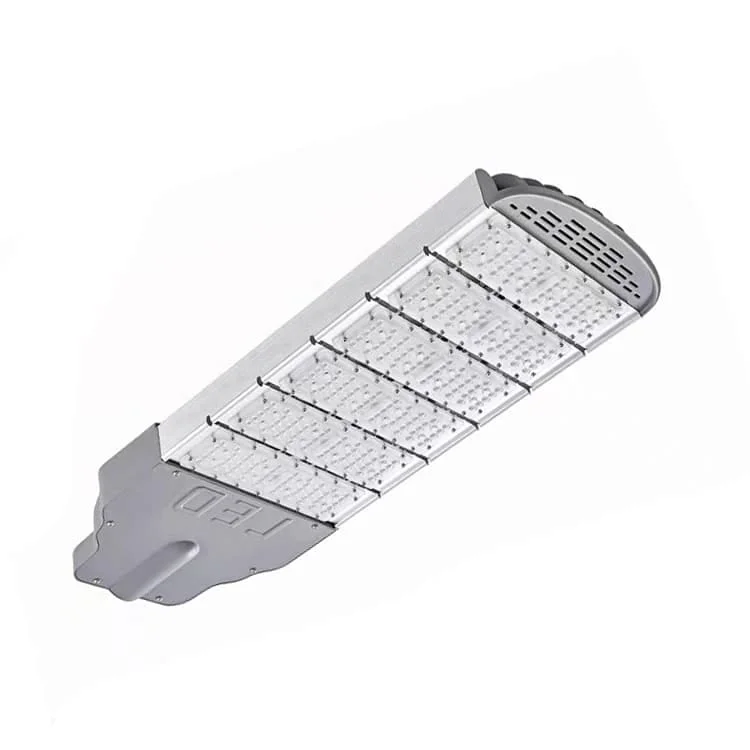

| HOYUWO-SL-300WB-01 | 300W±5% | 842*300*85mm | 33000-42000lm | 2700K-3000K電球色、4000K-4500K中間色、6000-6500K昼光色 | 70°*140° | >80 | IP66 | IK08 | >50000 時間 | φ60 | 仕様書を請求する |
HOYUWO-SL-B-01の250W仕様を注文する場合、HOYUWO-SL-250WB-01の型番で指定できます。
よくあるご質問
用途
計画で指定した構成により、道路やその他の屋外空間で検討できます。選定時は配光を設置場所の形状と運転条件に照らして評価してください。
設置前の準備
ポール・アーム、固定具、傾斜、配線を設計と照合します。照射方向と制御設定を記録し、保守時にも維持できるようにします。
発注内容を確定するための確認事項
採用する配光と取付角度での上方光束を求めます。水平状態の測定値を、傾けた設置へ自動的に当てはめません。
夜間に光をどう変えるかを設計で決めます。その運用を実行するLED電源・制御の組合せと、納入範囲に含まれるかを確認します。
