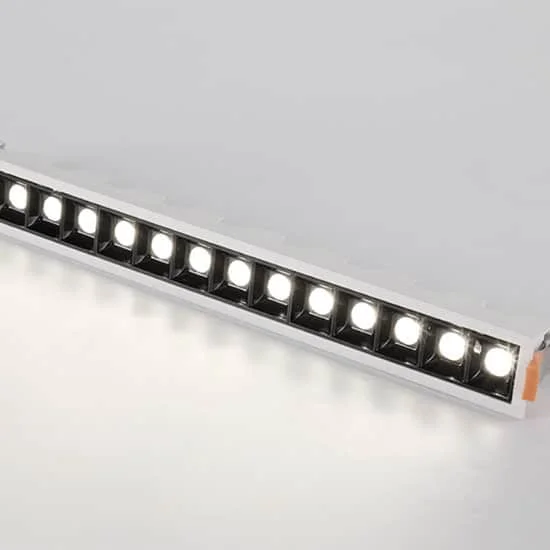

深型光学系の埋込ラインスポットライト

製品概要

省エネ効果は、新旧設備の消費電力と照明結果を比較して評価します。このラインスポットの配光データで分布とまぶしさを確認します。選ぶ光学部と天井への埋込により、全般照明またはアクセント照明を構成できます。

仕様項目

型番	HOYUWO-LS-3*2W	HOYUWO-LS-5*2W	HOYUWO-LS-10*2W	HOYUWO-LS-15*2W
電源	6W	10W	20W	30W
寸法	106*46mm	148*46mm	280*46mm	414*46mm
埋込穴	100*35mm	138*35mm	270*35mm	400*35mm
LEDチップ	Philips 3個	Philips 5個	Philips 10個	Philips 15個
ルーメン	500-540lm	850-900lm	1700-1800lm	2600-2700lm

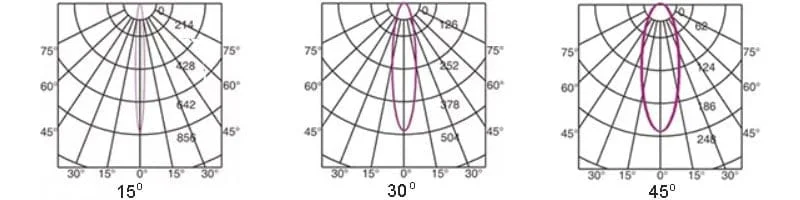

配光角	15/30/45°から選択
材質	アルミダイカスト＋PCリフレクター、白・黒から選択
力率	0.6-0.9の選択肢
調光対応	標準仕様は非調光です。Triac/0-10V/DALI調光は受注オプションです。
公称寿命	50000 時間
備考	CE・RoHSの資料が記載されています。対象型番に対応する文書を請求してください。DC12Vまたは24V電源と非常用キットの選択肢も確認できます。

特長

• 埋込取付で器具を天井に組み込みます。必要な奥行きと電源へのアクセスを確認してください。
• アルミ本体は白または黒仕上げ。対象仕様の表面処理と温度条件を確認してください。
• Philipsチップを採用しています。カタログは従来ランプ比60%超の削減を記載していますが、光束・配光・消費電力の比較による検証が必要です。材質情報と使用終了後の処理方法も確認してください。
• 配光角は15/30/45度から選べます。照らす物や面に合わせて配光を選んでください。
• 光源を深く配置することでLEDの直接視認を抑えやすくなります。設計時にまぶしさを確認してください。
• 仕様書にはフリッカーのない動作と5年超の寿命が記載されています。LED電源の試験条件を確認してください。
• 調光の選択肢：Triac/0-10V/DALI。
• 非常用バックアップを選択できます。

色温度

白色の印象を三種類で比較できます。2800-3000Kの暖かい色、4000-4500Kの中間色、5700-6500Kの冷たい色です。

取り付け

1. 電源を隔離し、開口図に従って天井を切り抜きます。2. 型番を確認してから電源を100-240VAC 50/60Hzに接続します。この電圧は指定仕様の場合だけ適用します。3. 側面のばねを持ち上げ、図に従って本体を挿入します。4. 固定と接続を確認してから通電し、動作を点検します。

よくあるご質問

用途

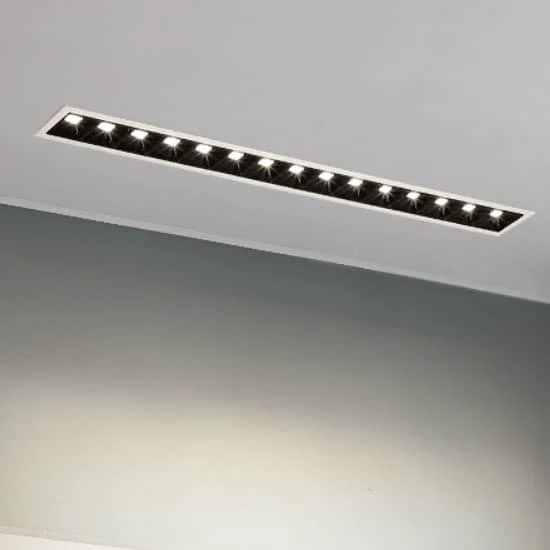

天井に一体化した光のラインが必要なら、整列と端部の納まりを検討してください。室内で予定する活動に応じて、取付方式と拡散板を選べます。

設置前の準備

ラインの設計では、経路、固定部、プロファイルの継ぎ目を確認します。希望する取付方式の付属品を特定し、LED電源へ作業できるアクセスを残します。

発注内容を確定するための確認事項

拡散板を取り付けた完成器具の光束を比較します。LEDモジュール単体の光を、器具全体の光学性能として扱いません。

連続したラインを承認する前に、接続部分の詳細図またはサンプルを求めます。整列と拡散板の連続性が保たれるか、継ぎ目に影が出るかを評価します。

画像の内容をテキストで確認

画像 1 · 製品の内容

• 埋込ライン照明の取付。
• 1. 天井に開口を設けます。
• 2. 表示されたL・N端子に電源を接続します。
• 3. ばねクリップを持ち上げ、器具を開口に挿入します。
• 4. 施工完了。
