LEDダウンライト：形状の比較と非互換性の確認

実際の使用条件と仕様を結び付けることで、製品を選びやすくなります。故障として診断すべき症状と、調光機器の不適合を区別してください。本稿では取付け方式、機能、寸法表を整理します。同じ開口部に収まる器具でも、光束や配光が大きく異なる場合があります。部屋の用途に合う制御、光の分布、まぶしさへの配慮を確認しましょう。改修時の開口寸法は出発点であり、それだけが選定基準ではありません。

まず、LED光源の構成を比較します。

• SMD LEDダウンライト：SMD LEDチップを光源として使用します。アルミニウム基板上に多数のチップを分散配置し、柔らかく拡散した光が求められる場所に対応する構成です。適切な熱設計によって放熱を行い、光の均一性にも配慮します。使用される代表的なチップ形式にはSMD2835やSMD5730があります。
• COB LEDダウンライト：複数のチップを基板上に集積したCOBモジュールを使用します。適切な光学系と組み合わせることで、アクセント照明にも利用できます。ビーム角は光学系によって決まるため、COBという名称だけでは判断できません。また、モジュール全体の熱を逃がす設計が必要です。

次に、取付け方式で区別します。

• 埋込ダウンライト：天井の開口部に器具を収めます。機種により、トリム、拡散カバー、光学部が見える構造です。埋込深さと施工時に必要な離隔距離を確認してください。
• 直付けダウンライト：天井面に固定するため、埋込み用の空間がない場所で候補になります。保守時に器具へアクセスできるかも確認します。

それぞれの機能が、どの用途に必要かを確認します。

• 調光対応LEDダウンライト：代表的な方式としてTriac、0-10V、DALIがあります。それぞれ配線、制御、互換性の条件が異なります。詳しい比較は、各調光方式を扱う解説記事で確認できます。
• 防水・防じん対応ダウンライト：筐体やパッキンにより、IP54、IP65などの表示された保護等級に対応します。ただし、IP表示だけであらゆる蒸気に耐えることや、浴室・プールのすべての場所に設置できることは証明されません。型番と施工条件を確認してください。
• 照射方向を調整できるダウンライト：メーカーが定めた可動範囲内で光の方向を変えられます。物体や垂直面を強調する用途などに使えます。
• 人感センサー付きダウンライト：PIR方式やマイクロ波方式のセンサーを組み込む製品があります。点灯、消灯、待機時の明るさは設定によって異なります。30%は設定例であり、すべての機種に共通する機能ではありません。
• 色温度・消費電力切替形ダウンライト：3種類の色温度（3000K、4000K、6000K）と3段階の消費電力を選べる構成例です。組み合わせにより、同じダウンライトで標準仕様9通りに相当する設定を選択できます。

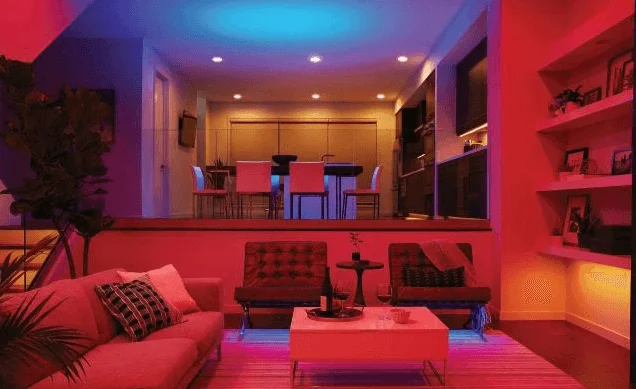

• スマートダウンライト：対応するシステムを通じて点灯、調光、色の調整などを行います。機能は型番によって異なり、通信にはWi-Fi、Bluetooth、または Zigbeeなどが使われます。関連する解説は次の記事を参照してください。 スマート照明のZigbee・Wi-Fi・Bluetooth Mesh比較.

LEDダウンライトとは

例えば、 LEDダウンライトには 住宅や店舗向けに、固定形と照射方向を調整できるタイプがあります。天井に埋め込む、または直付けする器具で、主に下方向へ光を出します。用途に合う配光、光束、色、制御を比較してください。同じダウンライトという名称でも、性能が同じとは限りません。

画像の説明と記載内容

• 埋込形LEDダウンライト
• 器具本体
• 外周トリム
• 支持部材
• ねじ
• 取付けばね
• アルミニウム基板
• 光学部品
• 反射シート
• 光源
• 反射板
• 拡散板
• 放熱部品
• ヒートシンク
• 熱伝導グリース
• 熱伝導シリコーンシート
• 電気・電子部品
• ケーブルコネクター
• LED電源
• プラグ付きケーブル
• シース付きケーブル

LEDダウンライトの利点と特性

省エネ性能は、システム全体の消費電力と有効な光量を比較して評価します。表示寿命に対応する光束維持率の条件も確認してください。LEDの寿命が長いことは、器具全体が無期限に使えるという意味ではありません。温度、ドライバー、光学系も寿命に影響します。

2. 頻繁な点滅を行う場合は、仕様書がその使用条件を認めているかを確認します。LEDは一部の光源に必要なウォームアップ時間を短縮できますが、素早く点灯することだけで器具の点滅耐久性が証明されるわけではありません。

閉鎖された空間に取り付ける前に、仕様書の温度条件を確認します。LEDが固体光源であっても、器具は熱を発生するため放熱が必要です。また、固体光源であることを理由に、あらゆる衝撃や振動に耐えると判断しないでください。

すべてのLEDが紫外線を出さず、虫を寄せ付けないとは限りません。これは設計上のスペクトルによって異なります。LED光源は発光に水銀を必要とせず、通常は短時間で光束が立ち上がりますが、器具には材料や電子部品が含まれるため、使用終了時には適切な処理が必要です。

LEDダウンライトのサイズと消費電力

表は開口径、外径、消費電力の例を比較するために使用し、呼び寸法だけで器具を交換しないでください。型番ごとの寸法図を確認します。省エネ率は、新旧設備の消費電力と有効光束を比較して求めます。60–70%が常に得られるわけではありません。

呼びサイズ（インチ）	2.5 インチ	3 インチ	4 インチ	5 インチ	6 インチ	8 インチ	10 インチ
埋込穴（mm）	70mm-75mm	90mm-95mm	120mm-125mm	140mm-145mm	165mm-170mm	195mm-205mm	250mm-280mm
消費電力	7W 9W	9W 12W	12W 15W 18W	15W 18W 20W	18W 20W 24W	25W 30W 40W 50W	40W 50W

住宅や飲食店では2.5、3、3.5インチ、オフィス・会議室・スーパーマーケットでは4、5インチ、広い場所や高天井空間では6、7、8、10インチなどの採用例があります。ただし、実際の配光と取付け条件を確認してください。呼びサイズだけでは照射範囲は決まりません。

ダウンライトとスポットライト

解説記事の スポットライトとダウンライトの違い では、両者の違いを比較しています。住宅、ホテル、店舗ではどちらも使用できますが、役割は名称だけでなく、配光、位置、照射方向によって決まります。

LEDダウンライトの使用例

住宅、オフィス、店舗では、全般照明にも、特定の面を強調する照明にも使えます。影やコントラストを確認しながら、位置と配光を調整します。視野内の輝度を適切に管理しなければ、台数を増やしても望む空間の見え方になるとは限りません。

LEDダウンライトを選ぶときの確認点

最初に、そこで行う作業、光を届ける面、取付けの可否を整理します。その条件を基に、台数、光束、寸法、ビーム角、色温度を比較します。

1. 十分な取付け空間があれば埋込形を検討します。天井構造上難しい場合は、同じ照明用途に対応できる配光の直付け形を比較します。

2. 照明計算から配光と光束を選び、その後に消費電力を評価します。補助照明なら必ず1–3 W、主照明なら必ず5–7 Wと決めることはできません。これらは元資料の例であり、部屋ごとの一般則ではありません。

3. 1–2メートルという間隔の例を、天井高さ、ビーム角、配置に照らして検証します。見えている器具の直径から、必要台数を決めることはできません。

4. 開口寸法、奥行き、仕上げを確認します。部屋が広いからといって、自動的に器具の直径を大きくする必要はありません。

5. 素材、空間の雰囲気、同時に見える他の光源に照らして、白色光の見え方を比較します。判断の参考として、次の解説を確認します。 LED照明の色温度の選び方。

選定ガイドの LEDダウンライトの選び方 では、この製品群の比較基準を詳しく整理しています。

LEDダウンライトの取付け

付属品の再使用や天井工事に先立ち、採用する機種の施工手順を確認します。直付け形と埋込形では、固定方法、開口部、電源へのアクセスが異なります。外観が似ていても、同じ施工方法を流用しないでください。

埋込形の取付けは、対応する施工手順を確認してください。

直付け形は、対応する固定手順をこちらで確認できます。

作業は適切な資格・技能を持つ担当者が行い、電源の遮断と無電圧の確認を含めて計画します。施工説明書に定められた環境と放熱のための離隔距離を守ってください。高温の表面には触れず、製品が対応していない湿気や腐食性のある場所へ設置しないようにします。

LEDダウンライトの価格

USD表示の金額は、部品構成を比較する過去の資料として扱います。現行価格やブランドの品質順位ではありません。整合しない光効率の範囲は、仕様値として使用しないよう、未確認データとして明示しています。

種類	価格を抑えたダウンライト	中価格帯ダウンライト	上位仕様ダウンライト
用途	店舗・住宅照明	施設案件、学校、ホテル	商業施設の照明
LED電源	非絶縁形ドライバー	絶縁形ドライバー	型番に応じてDONE・LiFud・Philips・Osramのドライバーを使用
LEDチップ	アルミニウムワイヤー仕様のSMD 2835	金ワイヤー仕様のEpistar製SMDチップ	Philips・Osram製SMD LEDチップ
発光効率	70-80lm/W	85-100lm/W	光効率の数値は確認待ち
公称寿命	<10000時間	>30000時間	>50000時間
単価	12W $1.5; 18W $1.98; 24W $4.98	12W $4.6; 18W$6.3; 24W $7.98	12W $5.52; 18W $8.5; 24W $11.88

見積りの依頼先は お問い合わせ窓口です。表の製品が似た用途を担うからといって、性能が同じとは考えません。電気的な比較項目には、例えば 力率 などを含めます。これにより、価格をドライバー、モジュール、光学系、本体の構成と結び付けて検討できます。

LEDダウンライトの不具合

以下は診断時に検討する原因の候補です。症状だけで故障箇所を断定するものではありません。

ちらつきがある場合は、技術者とともに電源供給、LEDモジュール、ドライバー、調光器の適合を確認します。部品交換の前に、システム全体を検証してください。定格電圧と電流が一致することだけで、ドライバーが原因とは判断できません。

点灯しない場合は、交換部品を決める前に、電源供給、LEDモジュール、ドライバーの点検を依頼します。 ドライバーのブランド名 だけでは、製品資料の確認やシステムの適合性検証の代わりにはなりません。

大幅な光量低下が見られたら、汚れ、温度、電源供給、器具全体の状態を確認します。直ちにLEDやヒートシンクの不良と決め付けないでください。1000 hでは低下なし、3000 hで1%、10 000 hで3%という推移は、あらゆる製品に当てはまる劣化法則ではありません。

黄変が見られる場合は、修理を検討する前に、どの材料が変色したかを特定します。導光板、拡散板、その他の部品が、温度や環境によって劣化している可能性があります。

見えている直径だけに頼らず交換を確認する

開口部と利用できる奥行きを測り、既設ドライバーの位置を確認します。新しい器具は取付け方式に適合し、保守時に取り出せる必要があります。同じトリム寸法でも配光が異なることがあるため、照らす範囲に対して光学特性を比較してください。

不具合が起きたときに記録する情報

症状が単独の器具に出るのか、複数台に出るのか、いつ発生し、調光によって変わるかを記録します。器具を開けずに確認できる照明器具、ドライバー、制御機器の型番も控えます。こうした情報は技術者が点検範囲を絞る助けになり、推測だけの部品交換を避けられます。

照明の一貫性を保ち、見積りを比較できるように要件を書面化します。直径を消費電力の基準にしたり、特定のドライバーブランドですべての不適合を解決できると考えたりしないでください。仕上げやまぶしさはサンプルで確認します。交換時には既設の調光方式と器具全体の適合を調べ、提案依頼には開口寸法、奥行き、天井高さ、部屋の用途を添えます。
