電力・色温度用DIPスイッチ2系統のダウンライト

発注前に改修・新設で必要な設定を決めます。電源の二つのDIPスイッチで出力と色温度をそれぞれ選び、各器具で九通りの組合せを作れます。選定機種が対応する位置を確認してください。

  • 入力電圧: 220-240VAC 50/60Hz
  • 出力：5W～40W DIPスイッチによる出力切替。
  • 色温度: 選択可能 CCT DIPスイッチで3000K、4000K、6000Kを選択
  • 取付：埋込
  • 公称寿命: >50000 h
  • ちらつき抑制: あり
  • 公称適合規格: CE, LVD, EMC・RoHS
  • メーカー保証: 3/5Y年
  • 使用温度範囲: -25/+55℃
  • 材質：アルミダイカスト本体＋PCカバー
  • 配光角: 120°
  • IP保護等級: IP20 (前面IP44)
  • LED光源：BridgeluxまたはOsram/Philips SMD2835
  • CRI:>80 または 90
お見積もり依頼

型番出力選択寸法埋込穴寸法光束DIPスイッチによるCCT選択仕様書
HOYUWO-DL-9WE (CCT)9W 7W 5Wø115×H50mmΦ95-100mm550-950lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-15WE (CCT)15W 12W 10Wø145×H50mmΦ120-130mm110-1600lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-25WE (CCT)25W 20W 18Wø191×H55mm170-175mm1800-2500lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-9WB (CCT)9W 7W 5Wø110×H50mmΦ85-95mm550-950lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-12WB (CCT)12W 10W 8Wø120×H50mmΦ95-105mm880-1300lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-15WB (CCT)15W 12W 10Wø145×H57mmΦ115-130mm1100-1600lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-25WB (CCT)25W 20W 18Wø191×H57mmΦ160-180mm1800-2500lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-12WA-1 (CCT)12W 10W 8WØ115*48mmΦ95-100mm880-1300lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-15WA-1(CCT)15W 12W 10WØ138*H56mmΦ115-120mm1100-1600lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-25WA-1(CCT)25W 20W 18WØ170*H62mmΦ150mm1800-2500lm3000K/4000K/6500K 選択可能仕様書を請求する
HOYUWO-DL-40WN(CCT)40W 36W 25WØ230*H75mmΦ195-205mm2600-4200lm3000K/4000K/6500K 選択可能仕様書を請求する

構成に応じて2-5W、持続時間1-3時間の非常用バッテリーキットを依頼できます。

発注内容を確定するための確認事項

器具間の見た目の色差を抑えるため、該当型番のSDCM許容差を求めます。公称色温度だけでは、色のばらつきは分かりません。

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

寝室、リビング、店舗、オフィス、スーパー、商業施設に検討できます。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

切替可能な出力や光色はどう決めますか？

発注時に仕様の選択肢と使う設定位置を記録します。白色光の選択と光量の調光を区別します。

発注前にどの寸法を確認すればよいですか？

HOYUWO-DL-9WE (CCT)図面のø115×H50mmを支持部に照合します。納入仕様の寸法を確認し、全シリーズへ一律適用しません。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

関連製品

画像の内容をテキストで確認

画像1 · 製品紹介

  • 3段階の色温度選択（3CCT）。
  • 消費電力 選択可能.

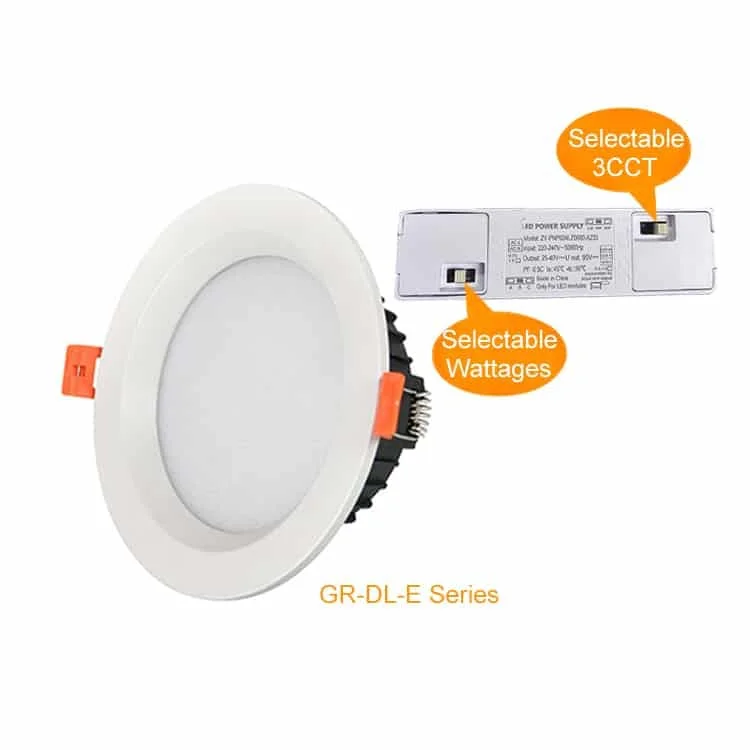

画像 2 · 仕様

  • 3段階の色温度選択（3CCT）。
  • 出力切替。表示シリーズ：HOYUWO-DL-E。

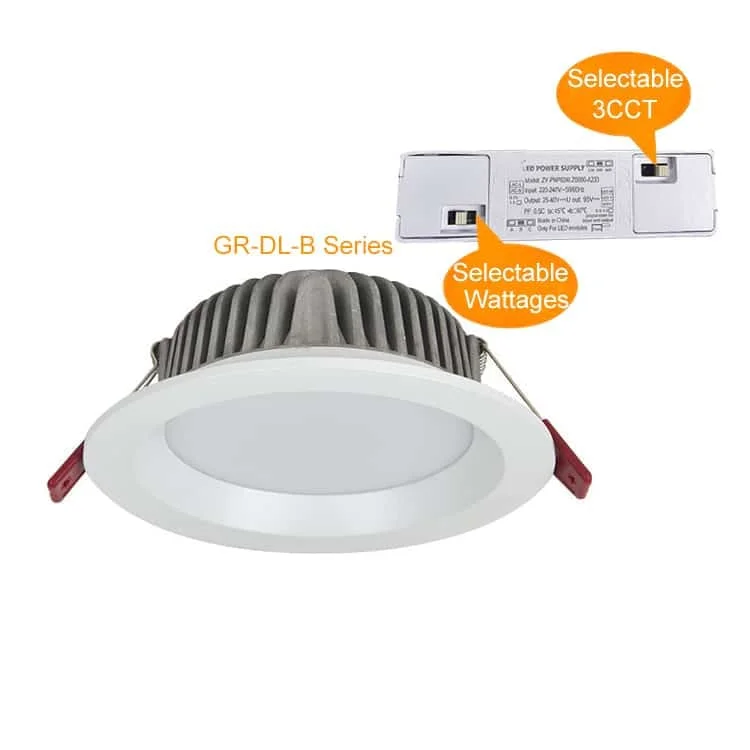

画像 3 · 仕様

  • 3CCTと出力選択に対応するHOYUWO-DL-Bシリーズ。

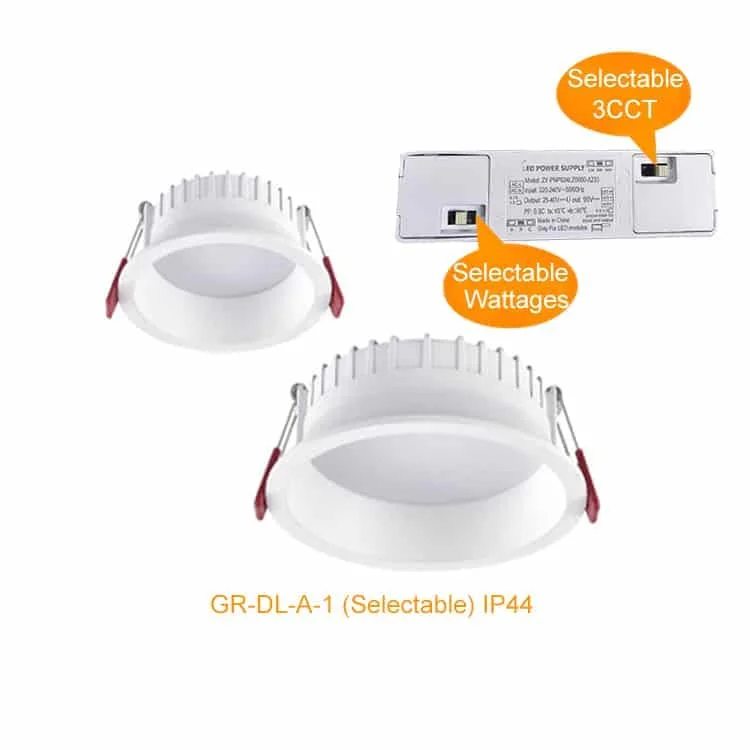

画像 4 · 仕様

  • 3段階の色温度選択（3CCT）。
  • 出力切替。HOYUWO-DL-A-1、保護等級IP44。

画像 5 · 仕様

  • 3段階の色温度選択（3CCT）。
  • 出力切替。表示型番：HOYUWO-DL-40WN。

画像 6 · 仕様

  • 3段階の色温度選択（3CCT）。
  • 出力切替。表示シリーズ：HOYUWO-DL-B。
