LED照明器具の種類：機能・配光・環境で選ぶ
器具の種類から候補を探し、その後に個別モデルの資料で確認します。この整理は日本の住宅、店舗、工場でも役立ちます。外見の似た器具を同じものとは扱わず、一つの形式に一つの役割だけを割り当てません。光の方向、作業、設置場所の条件を分けて選びます。
用途、役割、配光で分類すると、互いを補う情報が得られます。ただし、どの分類も具体的な製品仕様書の確認を代替しません。
配光による分類
- 直接照明
- 間接照明
- 半直接照明
- 半間接照明
- 全般拡散照明
図の5種類の配光を区別し、比較を深めるために 直接照明と間接照明のガイドを参照します。
照明の役割による分類
- 全般照明
- アクセント照明
- 装飾照明
空間を見渡すための 全般照明には、シーリングライト、埋込灯、ペンダント、照明付きファンの配光と配置を検討します。空間全体で方向が分かり、必要な活動ができる構成にします。

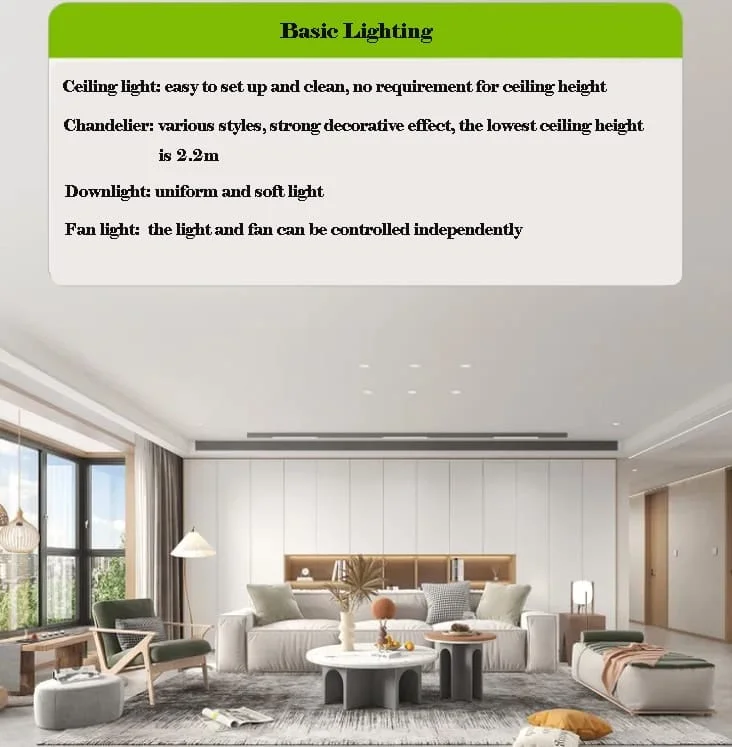

画像の説明と記載内容
- 全般照明。
- シーリングライト：直付け。高さ、点検経路、保守性を確認します。
- シャンデリア：照明と装飾を兼ねられます。図の天井高2.2mは例であり、共通の最低高さではありません。
- ダウンライト：主に下方へ光を出し、配光は光学部品で変わります。
- 照明付きファン：照明とファンを独立して制御します。
植物や作品、特定の場所を強調するなら、 アクセント光を検討します。スポットや角度調整式レールモジュールの配光角と位置で実現できます。

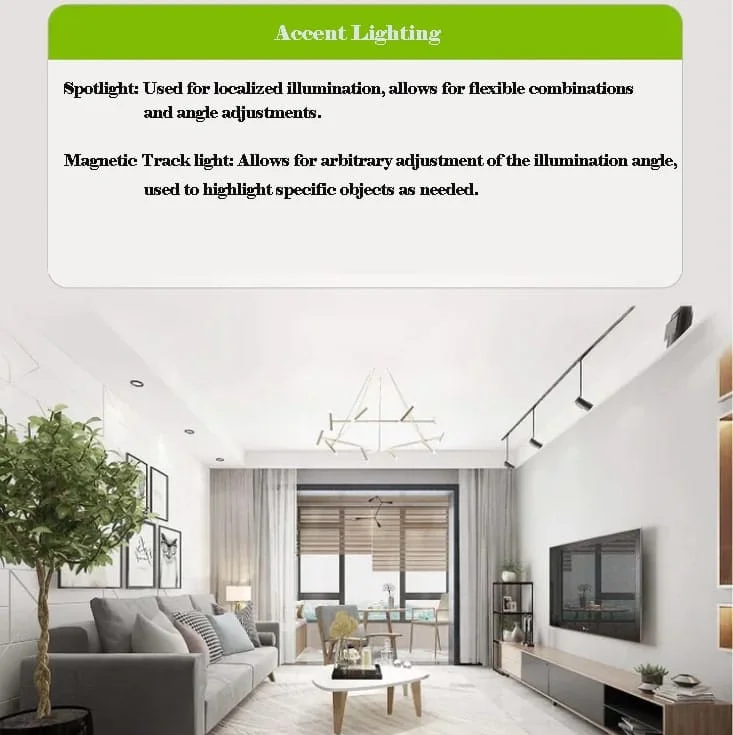

画像の説明と記載内容
- アクセント照明。
- スポット：組合せと向きを調整できる局部照明。
- マグネット式レール：照射角を調整して特定の対象を強調できます。
構成や雰囲気を支える 装飾的な光 には、壁付灯、テープライト、卓上灯、フロアスタンドなどを検討できます。その役割を与える前に配光を比較します。
画像の説明と記載内容
- 装飾照明。
- LEDテープ：天井、壁、床に隠して空間の輪郭を示します。
- 壁付灯：廊下、テレビ背面の壁、寝室の装飾に使います。
- 卓上灯：局部照明と装飾。
- フロアスタンド：部屋の一角から光と雰囲気を補います。
用途による分類
- 屋外照明
- 住宅照明
- 産業用照明
- 商業施設の照明
- 景観照明
- 植物育成照明
- 医療用照明

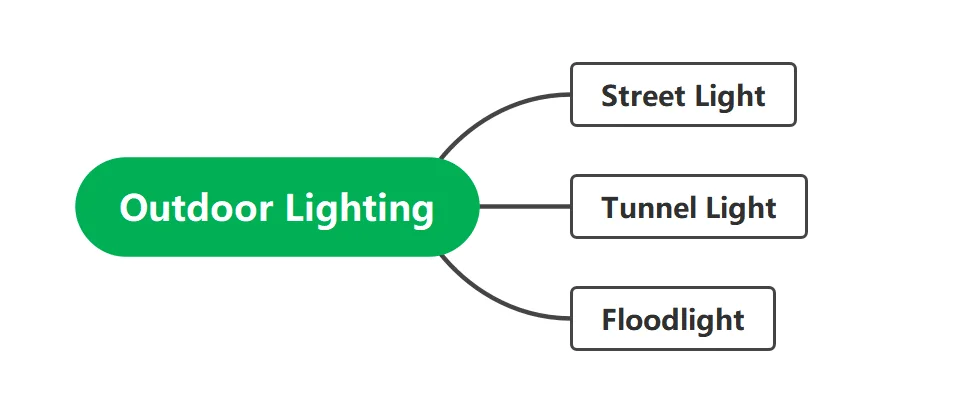

画像の説明と記載内容
- 屋外照明
- 道路照明
- トンネル照明
- 投光器
道路や開放空間を照らす場合は、 街路灯 の配光と取付け条件を設計で定めます。
トンネル、アンダーパス、特定の運用条件には、 トンネル照明器具 の適切な配光を確認します。
公園、埠頭、スポーツ施設、外壁、記念碑、看板では、 投光器を検討し、用途ごとの保護性能と配光を確認します。
画像の説明と記載内容
- 住宅照明：シーリングライト、シャンデリア、スポット、卓上灯、ダウンライト、壁付灯、マグネット式レール、フロアスタンド、足元灯、LEDテープ。
① シーリングライト： 天井に直接取り付ける器具です。
外形だけで光の質を判断せず、配光、仕上げ、保守性を比較します。直付けのため埋込穴を設けずに取り付けられ、住宅、オフィス、ホテルなどの室内で使えます。

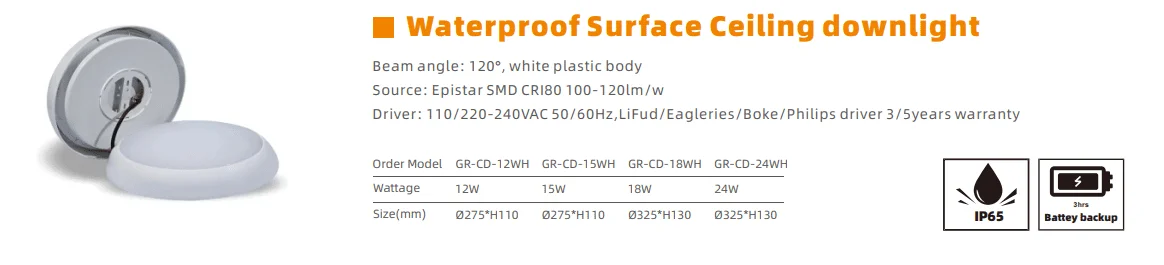

画像の説明と記載内容
- モデルに応じて屋外保護性能を持つ直付形ダウンライト
- 配光角：120°、白色樹脂ボディ
- 光源：Epistar SMD CRI80 100-120lm/w
- 電源：110/220-240VAC 50/60Hz。選択肢はLiFud/Eaglerise/Boke/Philips。記載保証は3/5年で適用条件を確認します。
- 発注型番
- 消費電力
- 寸法（mm）
- バッテリーバックアップ
② ペンダント： 天井から吊り下げる照明です。
視線、通行、作業に合わせて高さを調整し、着座位置から光源を確認します。テーブル、全般照明、装飾に使えますが、寝室、ダイニング、リビングへ同じ高さをそのまま適用せず、用途を確認します。

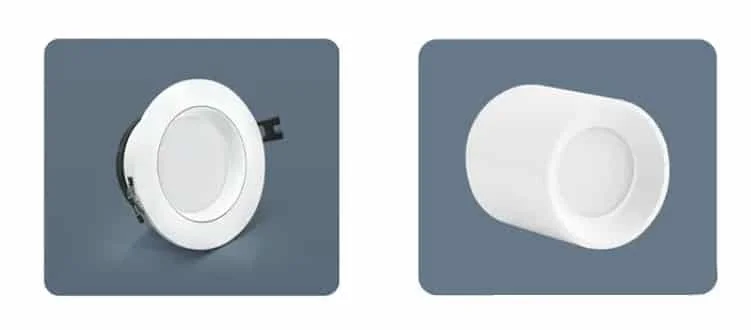

③ ダウンライト： 主に下方へ光を出す器具です。
ダウンライトという形だけで均斉な光が得られるとは考えず、測光データで配光を確認します。主に下向きに照らし、直付けや埋込で取り付けます。狭角・広角を選び、対応モデルでは向きも調整できます。
④ 可動式スポット： 対象やエリアに光を向けます。
キッチン、寝室、リビング、作業場所での姿勢から、配光角とまぶしさを確認します。光の向きを変えられるため、特定の物や場所に集中できます。

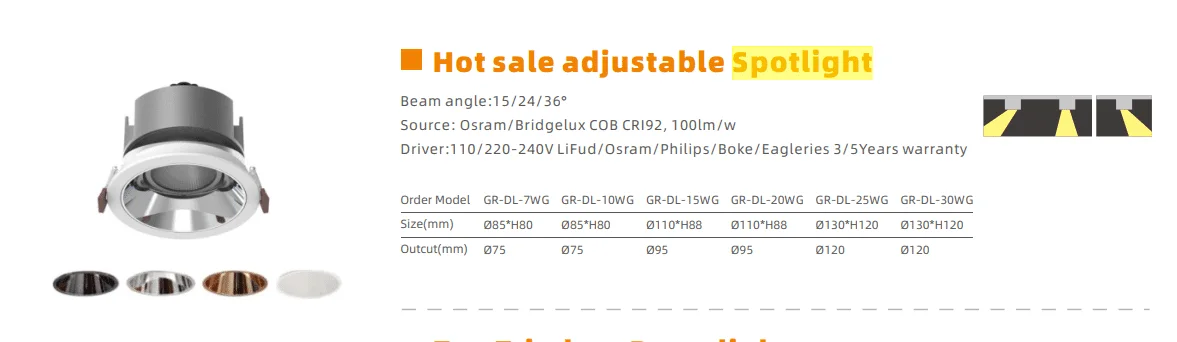

画像の説明と記載内容
- 可動スポットライト
- 配光角：15/24/36°
- 光源：Osram/Bridgelux COB CRI92、100lm/w
- 電源：110/220-240V。選択肢はLiFud/Osram/Philips/Boke/Eaglerise。記載保証は3/5年で適用条件を確認します。
- 寸法（mm）
- 埋込開口（mm）
⑤ 壁付灯： 壁に固定する器具です。
浴室では光の効果を選ぶ前に、電気設備と湿気への適合を確認します。設計により上方、下方、拡散配光があります。頭より上に置けばまぶしくないとは限らず、用途と利用者の位置で高さを決めます。
⑥ マグネット式レール照明： 磁石と適合する保持機構を備えたモジュールです。
電気的・機械的な適合を確認する対象は、 マグネット式レールシステム です。モジュールの取り外し、取付け、移動は説明書に従います。磁石は適合する保持機構と一緒に働きます。許可された構成内でライン形、吊下げ形、可動スポットを組み合わせられます。

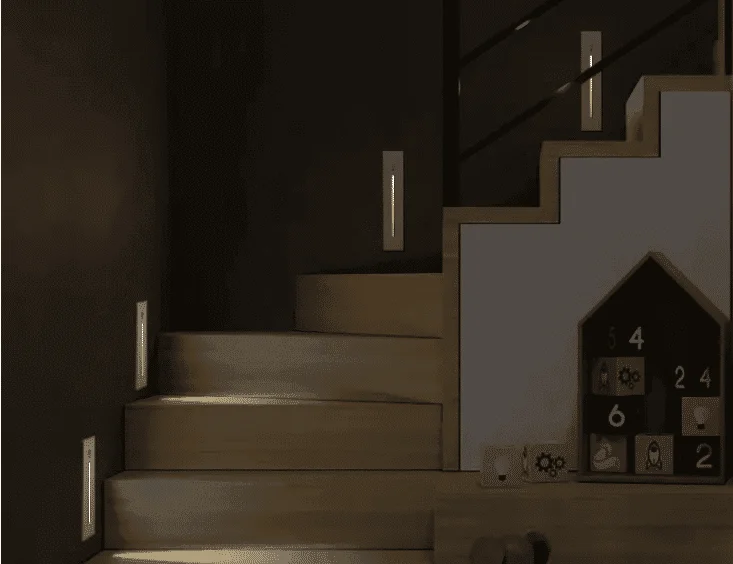

⑦ 壁付け足元灯： 動線や階段を案内する光です。
動線や段への照射を試し、その場所への適合を確認します。図の床上約20cmは足元灯の取付け例で、一律の基準ではありません。
⑧ フロアスタンド： 床に置く照明器具です。
ソファ、サイドテーブル、読書場所に座る人の作業と位置から選びます。配光に応じて上向き、下向き、拡散光を選択できます。
⑨ LEDテープ： 柔軟または硬質の回路基板に発光素子を並べたものです。
形だけを理由に無制限に延長できる、どの環境にも使えるとは考えません。プロファイル、放熱、拡散、保護を含めて構成を検討します。指定位置だけで切断し、メーカーの長さと電源条件を守ります。LEDを柔軟または硬質の基板に実装した構造だけで、すべての使用条件が決まるわけではありません。

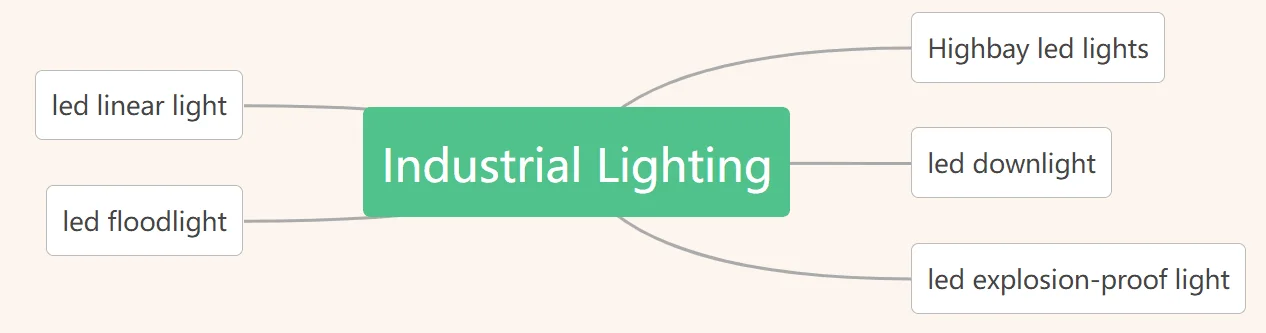

画像の説明と記載内容
- 産業用照明：LEDライン照明、LED投光器、高天井用照明、ダウンライト、防爆照明器具。
爆発の危険がある場所では、区域区分と設計に適した機器を求めます。頑丈な外装は適合の証明になりません。工場のほかの場所では、 産業用LED高天井照明 を一定の高さからの基本光に、ライン照明を通路や棚に検討できます。屋外では、その場所に合う配光と保護性能を持つ投光器を評価します。

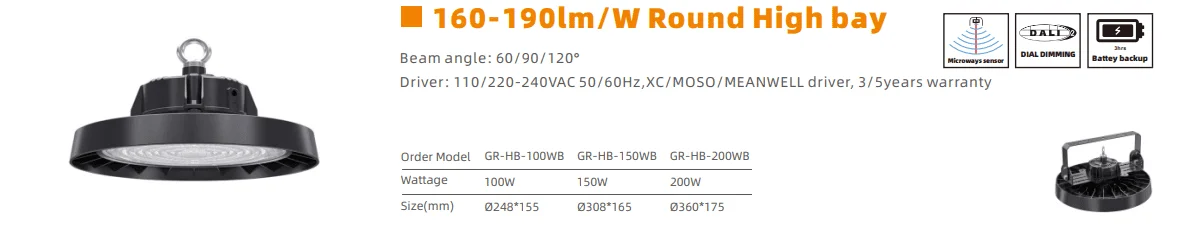

画像の説明と記載内容
- 円形高天井灯：記載効率160-190lm/W
- 配光角：60/90/120°
- マイクロ波センサー
- 電源：110/220-240VAC 50/60Hz。選択肢はXC/MOSO/MEANWELL。記載保証は3/5年で適用条件を確認します。
- DALI調光
- バッテリーバックアップ
- 消費電力
- 寸法（mm）
画像の説明と記載内容
- 商業照明：LEDパネル、LEDスポット、LEDテープ、LEDダウンライト、レール照明、吊下げ照明。
オフィス、店舗、そのほかの室内では、 LEDパネルライト の配光と使用条件を比較できます。
作品、商品、展示場所には、 スポットライト の適切な向きと配光角を検討します。選択肢には、 レール照明 もあり、ホテル、店舗、展示室などで使われます。
店舗、オフィス、飲食店で下向きの光が必要なら、 ダウンライト を全般照明やアクセントに検討します。
選択肢となる 吊下げ照明 は、ホテル、バー、飲食店、店舗で作業光、雰囲気づくり、全般光に使えます。
家具や建築に補助光や雰囲気を組み込む選択肢が、 LEDテープです。
画像の説明と記載内容
- バックライト式パネル
- 配光角：120°、白仕上げ。IP22
- 光源：Epistar SMD CRI80 100-129lm/w。
- 電源：110/220-240VAC 50/60Hz。選択肢はLiFud/Eaglerise/Boke/Philips。記載保証は3/5年で適用条件を確認します。
- 消費電力
- 寸法（mm）
画像の説明と記載内容
- 景観照明の種類：地中埋込灯、庭園灯、芝生用照明、水中灯、ウォールウォッシャー、LED投光器。
外壁の面を照らす場合、ウォールウォッシャーと従来形スポットの連続配置を比較します。投光器は必ず拡散配光とは限らず、チップの大きさだけで品質も決まらないため、光学部品を確認します。水中用では電源と浸水条件を確認し、12Vだけで安全性が十分とは考えません。地中埋込灯で通路や対象を示す際は、取付けと排水を計画します。

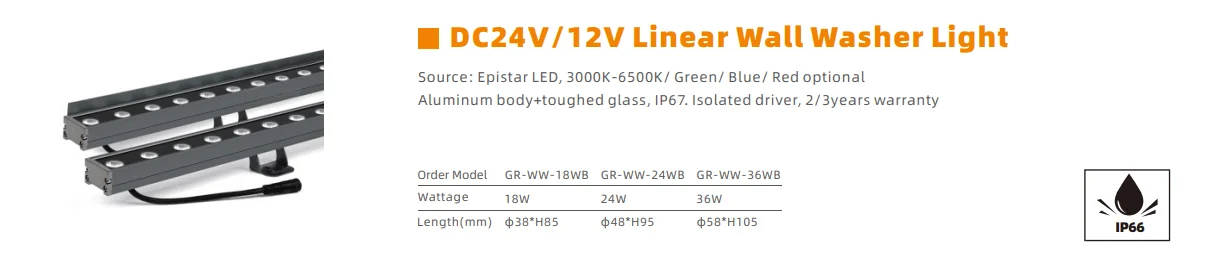

画像の説明と記載内容
- DC24V/12V LEDライン形ウォールウォッシャー
- 光源：Epistar LED、3000K-6500K／緑／青／赤を選択可能
- アルミボディ＋強化ガラス、IP67。絶縁形ドライバー、2/3年保証（条件確認）
- 発注型番 HOYUWO-WW-18WB HOYUWO-WW-24WB HOYUWO-WW-36WB
- 消費電力
- 長さ（mm）ф38*H85
HOYUWO LEDの住宅用、商業用、産業用、屋外用製品を相談する際は、作業、環境、取付け、制御、保守を定義します。カタログから推測せず、モデルごとの適合を確認します。植物育成や医療には専用仕様と根拠が必要で、一般照明にその機能があるとは考えません。
LEDとは
白色光を理解するには、発光色の混合や蛍光体による変換などを区別し、光源と器具全体の性能を確認します。LEDと照明器具を同義には扱いません。器具には支持部、光学部品、電源、設計上の保護機構があります。LEDは光を発生する半導体、発光ダイオードを意味します。
購入時はLED技術と器具の形・機能を分けて考えます。消費電力や色温度が同じでも、制御、配光、取付け条件が同じとは限りません。
同じ形でも異なる作業に対応できる
二つの候補を比較するなら、光を受ける面と観察位置から始めます。似た形でも光学部品や操作方式が異なります。用途を定めれば性能で選べるため、外形ごとに一つの機能を機械的に当てはめずに済みます。
交換前に仕様全体を確認する
交換に備え、種類の名称だけでなく配光、電源、制御、取付け条件も記録します。承認器具との差異を供給者に明示してもらいます。新しい前面が同じ穴を覆うかだけでなく、必要な機能を保った交換ができます。
施工業者と供給者への相談は、空間の要求を満たし、使用中も維持できることを中心に進めます。計画に応じてサンプルや計算で結果を確認します。電源、制御、寸法、取付け、配光を記録し、代替品にも承認条件の維持を求めます。商品名ではなく、実際の作業と条件に基づいて選びます。
