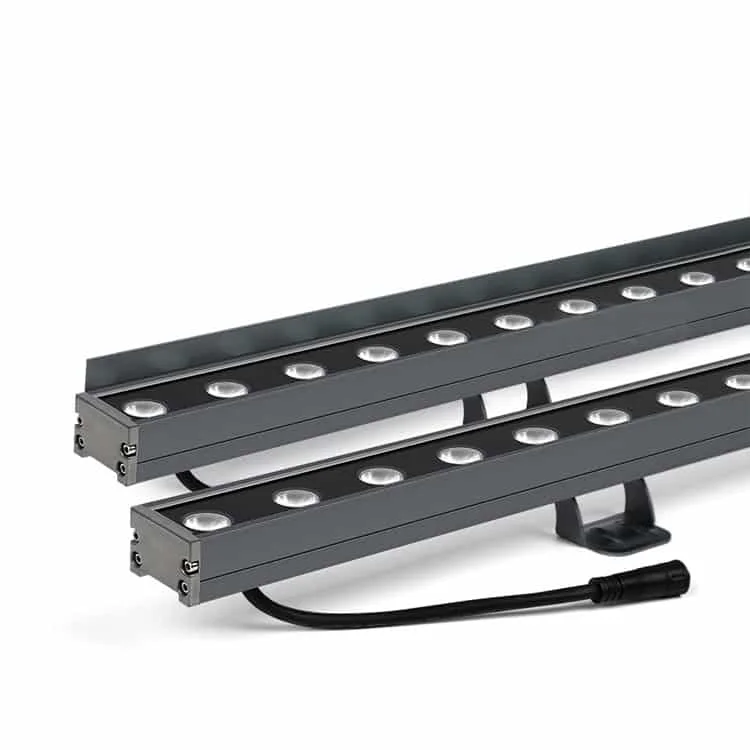

低電圧屋外ウォールウォッシャー

型番	消費電力	寸法	光束	仕様書
HOYUWO-WW-9WB	9W	L500*W40*H25mm	810-900lm	仕様書を請求する
HOYUWO-WW-18WB	18W	L1000*W40*H25mm	1660-1800lm	仕様書を請求する
HOYUWO-WW-24WB	24W	L1000*W40*H25mm	2150-2400lm	仕様書を請求する
HOYUWO-WW-36WB	36W	L1000*W40*H40mm	3300-3600lm	仕様書を請求する

• 光色：緑／赤／青／黄／RGB
• 自動色切替
• RGB用リモコン

発注内容を確定するための確認事項

沿岸部や処理水による散水を受ける場所では、IP等級だけで選定しません。現地の曝露条件を整理し、表面仕上げと材料の適性を裏付ける資料を確認します。

保守時にも接続部へアクセスできるよう設計します。また、植栽、舗装、仕上げ材を傷めずに照明器具を取り出せる方法も検討します。

庭園などの屋外では、記載された取付方法と保護条件でこの型番を検討できます。使用条件に合う場所で、保守のためのアクセスも確保してください。

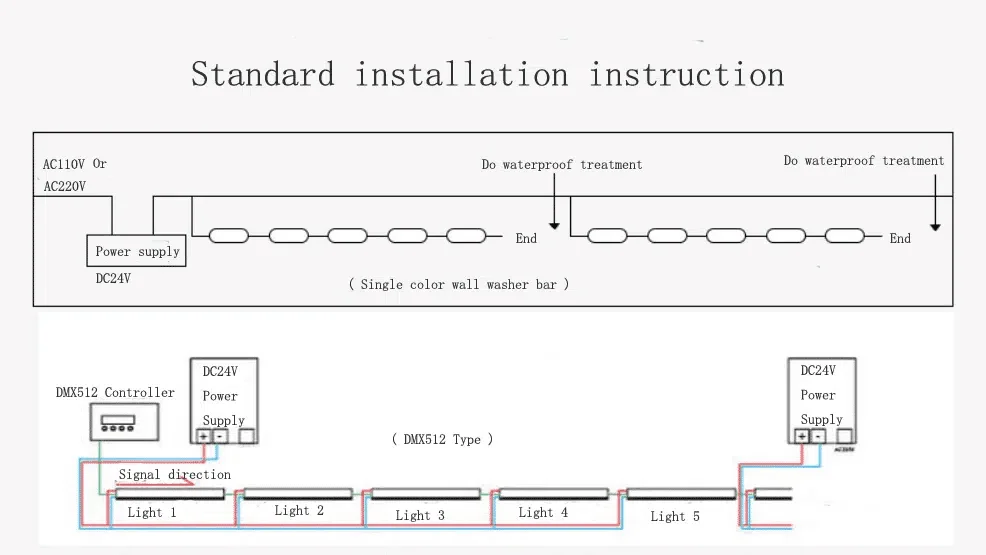

壁面固定か地上の支持部への固定かを設計で決めます。向き、固定、密閉、結線図を確認し、コネクター形状だけで直列・並列を判断しません。

施工では固定部、ケーブル経路、接続部の密閉を確認します。後日の作業アクセスを残し、求める効果と説明書に従って器具を向けます。

この低電圧仕様ではどの電源を指定しますか？

モデルに指定された電圧と電流方式を守ります。低電圧用の仕様を商用電源へ直接つなぐことはしません。

均一な照射のための設置間隔はどう決めますか？

最初に照射面までの距離を決め、選んだ光学系の測光ファイルを求めます。その後、シミュレーションまたは代表的な試験で均斉度を確認します。

発注前にどの寸法を確認すればよいですか？

HOYUWO-WW-9WBの図面にあるL500*W40*H25mmを支持部に照合します。納入仕様の寸法を確認し、全仕様へこの値を適用しません。

この屋外照明の設置場所はどのように決めますか？

強調したい面や対象物を出発点として、器具の形状と光の出方を検討します。その設置位置で、固定方法と接続部の保護についても確認します。
