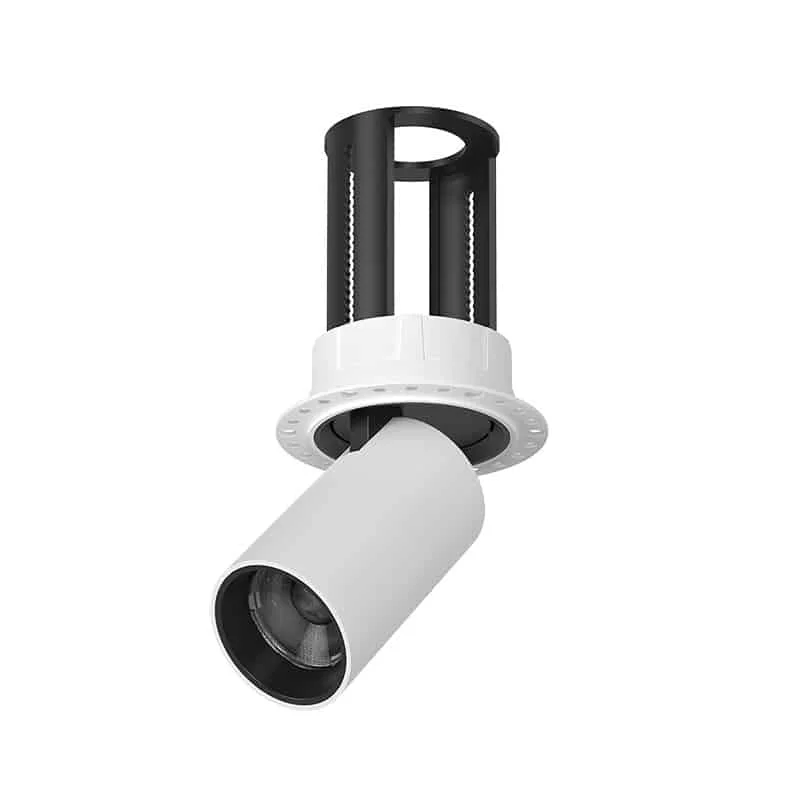

90°角度調整式トリムレス引出しスポットライト

画像	型番	消費電力	寸法	埋込穴寸法	光束	仕様書
	HOYUWO-DLG-7WR-1	7W±5%	Ø45*H98mm	Ø45mm	630-700lm	仕様書を請求する
	HOYUWO-DLG-10WR-1	10W±5%	Ø55*H103mm	Ø55mm	900-1100lm	仕様書を請求する
	HOYUWO-DLG-15WR-1	15W±5%	Ø75*H122mm	Ø75mm	1350-1500lm	仕様書を請求する
	HOYUWO-DLG-25WR-1	25W±5%	Ø95*H145mm	Ø95mm	2350-2500lm	仕様書を請求する
	HOYUWO-DLG-2x7WR-1	2*7W±5%	L105*W45*H98mm	L105*W45mm	1250-1400lm	仕様書を請求する
	HOYUWO-DLG-2x10WR-1	2*10W±5%	L125*W55*H103mm	L125*W55mm	1800-2000lm	仕様書を請求する
	HOYUWO-DLG-2x15WR-1	2*15W±5%	L165*W75*H122mm	L165*W75mm	2700-3000lm	仕様書を請求する
	HOYUWO-DLG-2x25WR-1	2*25W±5%	L210*W95*H145mm	L210*W95mm	4500-5000lm	仕様書を請求する

• モバイルアプリ、Google Home、Amazon Alexa用Zigbeeスマート制御機器。
• 調光オプション：位相制御、0-10V、DALI。
• 低電圧DC12V/DC24V/DC36V/DC48V/60V
• バッテリー付き非常点灯キット。

発注内容を確定するための確認事項

天井仕上げ後も電源装置を取り出せるよう計画し、点検や交換に必要なアクセス空間を確保します。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

天井厚1mm～35mmでは、対応する仕様を確認します。器具外径だけから判断せず、図面の開口寸法に従って取付部を準備します。

トリムレスダウンライトの施工順序を確認してください。

施工前に、技術図面を取付金具および結線図と照合します。電源を遮断した状態で、納入された機器に指定された手順に従って設置します。

トリムレス器具の天井仕上げ前に何を決めるべきですか？

天井仕上げ前に、下地の厚さ、開口の直径・形状、その型番固有の組込み方法を確認します。

スポットライトの方向調整時に何を確認しますか？

余裕と可動範囲を確認し、使用位置に立って光源が直接見えないか評価します。

確認すべき寸法は何ですか？

型番ごとの図面を使い、外形寸法、開口寸法、固定箇所を照合して納まりを確認します。電源装置に必要な設置スペースも確保します。
