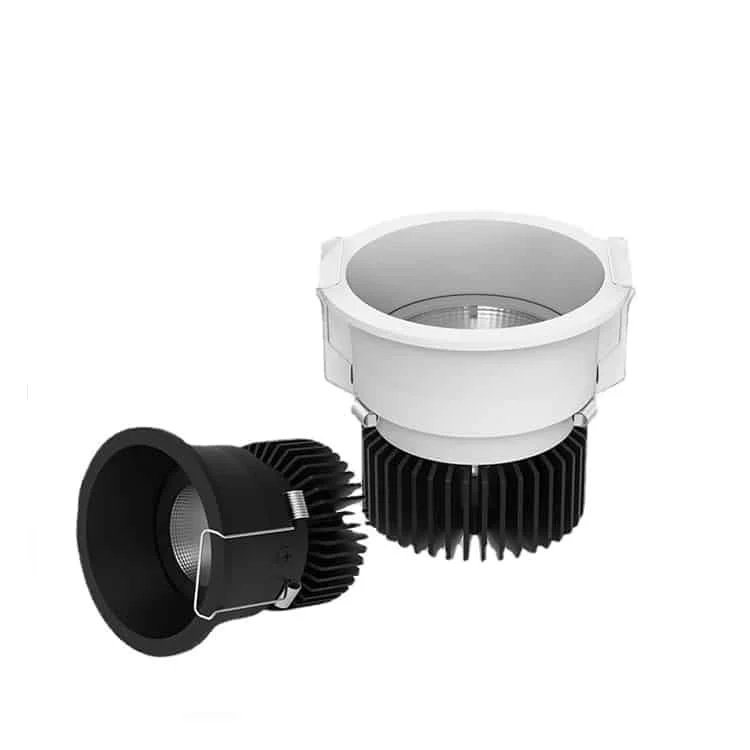

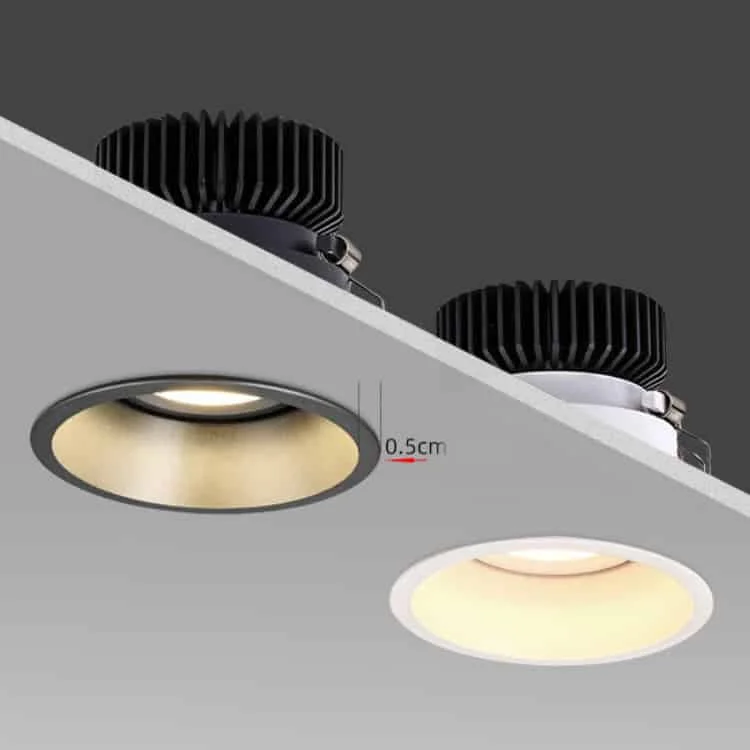

各種埋込穴径に対応する可動ダウンライト

型番	消費電力	寸法	埋込穴	光束	仕様書
HOYUWO-DL-7WG-4 (55mm)	7W±5%	Φ65*H70mm	Φ55mm	630-700lm	仕様書を請求する
HOYUWO-DL-7WG-4	7W±5%	Φ85*H75mm	Φ70-75mm	630-750lm	仕様書を請求する
HOYUWO-DL-10WG-4	10W±5%	Φ85*H75mm	Φ70-75mm	900-1100lm	仕様書を請求する
HOYUWO-DL-15WG-4	15W±5%	Φ105*H103mm	Φ90-95mm	1350-1600lm	仕様書を請求する
HOYUWO-DL-20WG-4	20W±5%	Φ105*H103mm	Φ90-95mm	1900-2200lm	仕様書を請求する
HOYUWO-DL-30WG-4	30W±5%	Φ130*H125mm	Φ115-120mm	2700-3200lm	仕様書を請求する

• 調光オプション：Triac／1-10V／DALI
• 低電圧電源のオプション：注文するモデルの仕様書で、交流ACか直流DCかと正確な定格電圧をご確認ください。電源装置と接続する部品は、その仕様に適合している必要があります。
• 非常用バッテリーオプション：出力30%、点灯時間は1、2、3時間と記載。構成をご確認ください。

発注内容を確定するための確認事項

器具間の見た目の色差を抑えるため、該当型番のSDCM許容差を求めます。公称色温度だけでは、色のばらつきは分かりません。

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

Q：既存開口の直径はどう測りますか？

A：1. 円の中心を通るように端から反対側の端まで測ります。その直径をダウンライトの対応開口範囲と照合します。

2. 新しい開口は、購入モデルの図面と説明書に基づいてのみ準備します。天井を開ける前に両資料を取り寄せます。

Q：選んだ型番にはどの開口が必要ですか？

A：シリーズには50mm、70mm、90mm、100mm、120mmの寸法がありますが、選んだモデルの図面の値を使用してください。型番間で開口径を流用することはできません。

スポットライトのサイズ	開口（mm）	開口（インチ）
2 インチ	57-64	2.25-2.5
2.5 インチ	70-76	2.75-3
3 インチ	89-95	3.5-3.75
4 インチ	114-121	4.5-4.75
6 インチ	178-184	7-7.25
8 インチ	229-235	9-9.25

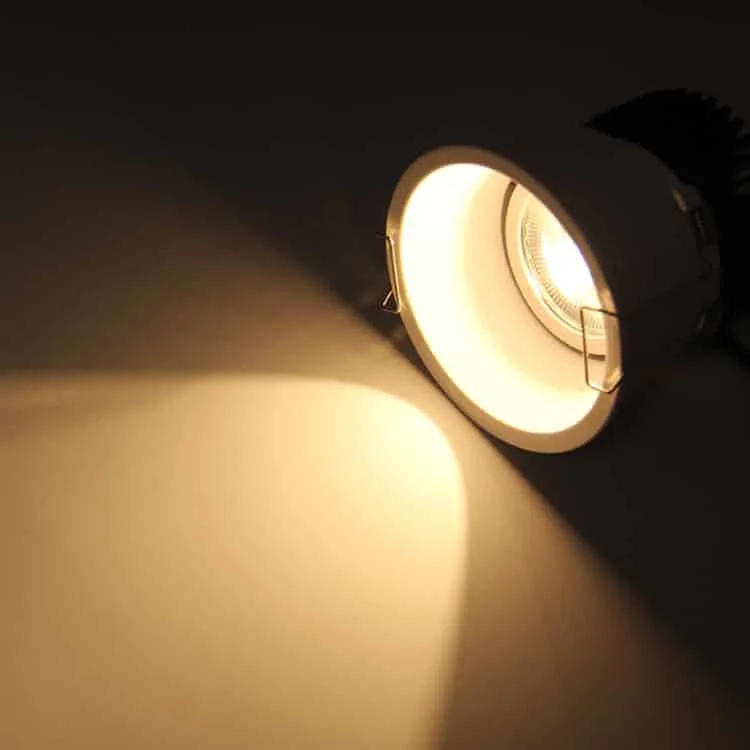

照射方向の調整時には何を確認しますか？

予定する向きでは、通行する人の正面に光源が直接見えないよう配慮します。事前に機種の回転範囲と必要な余裕を確認します。

発注前にどの寸法を確認すればよいですか？

適合性は、Φ65*H70mmと記載されたHOYUWO-DL-7WG-4（55mm）の図面と支持部を照合して確認します。納入仕様の寸法を確認し、この値をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
