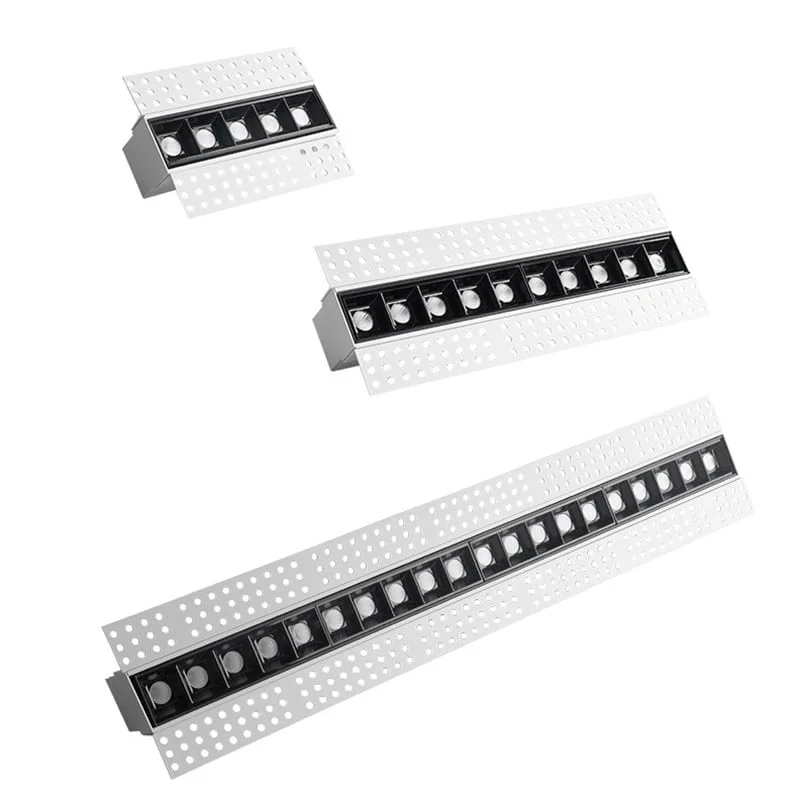

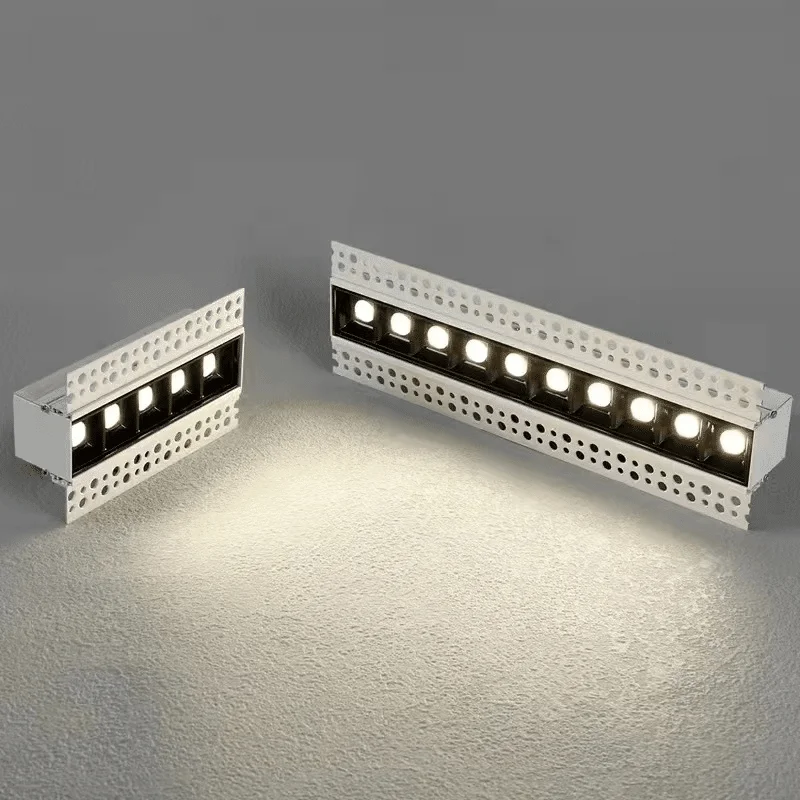

天井に溶け込むトリムレスライン形ダウンライト

型番	消費電力	寸法	埋込穴寸法	光束	配光角	仕様書
HOYUWO-DL-10WL-3	9W±5%	L140*105*H42mm	L145*W50mm	800-900lm	15°/24°/38°	仕様書を請求する
HOYUWO-DL-20WL-3	18W±5%	L273*105*H42mm	L275*W50mm	1600-1800lm	15°/24°/38°	仕様書を請求する
HOYUWO-DL-30WL-3	28W±5%	L430*105*H42mm	L430*W50mm	2600-2800lm	15°/24°/38°	仕様書を請求する
HOYUWO-DL-40WL-3	36W±5%	L540*105*H42mm	L540*W50mm	3300-3600lm	15°/24°/38°	仕様書を請求する

• モバイルアプリ、Google Home、Amazon Alexa用Zigbeeスマート制御機器。
• 調光 PWM/0-10V/DALI
• 非常点灯キット：出力30%、持続時間1、2、3時間。仕様によって異なります。

発注内容を確定するための確認事項

器具間の見た目の色差を抑えるため、該当型番のSDCM許容差を求めます。公称色温度だけでは、色のばらつきは分かりません。

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

対応する取付方法と選択した光学仕様に応じて、室内の全般照明にも、特定エリアを強調する照明にも使用できます。

施工準備では、図面、取付下地の条件、LEDドライバーへのアクセス方法を整理します。結線は施工担当者がメーカーの指定手順に従って行います。

トリムレス器具の天井仕上げ前に何を決めるべきですか？

天井仕上げ前に、下地の厚さ、開口の直径・形状、その型番固有の組込み方法を確認します。

発注前にどの寸法を確認すればよいですか？

納まり確認には、図面に記載されたHOYUWO-DL-10WL-3のL140*105*H42mmという寸法を使い、支持部と照合します。仕様ごとに寸法が変わる可能性があるため、各型番を個別に確認します。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。
