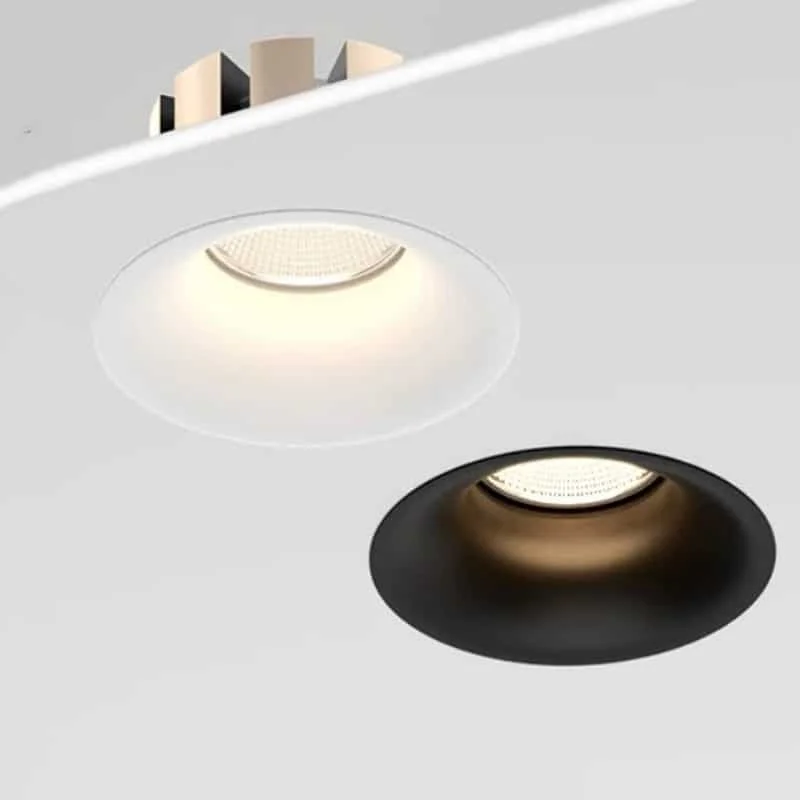

曲面リング付き防眩ダウンライト

型番	消費電力	寸法	埋込穴寸法	光束	仕様書
HOYUWO-DL-55B	7W±5%	Φ64*H47mm	Φ55mm	600-700lm	仕様書を請求する
HOYUWO-DL-75B(9W)	9W±5%	Φ84*52mm	Φ75mm	830-900lm	仕様書を請求する
HOYUWO-DL-75B(12W)	12W±5%	Φ84*52mm	Φ75mm	1000-1200lm	仕様書を請求する
HOYUWO-DL-95B(15W)	15W±5%	Φ104*57mm	Φ95mm	1300-1500lm	仕様書を請求する
HOYUWO-DL-95B(18W)	18W±5%	Φ104*57mm	Φ95mm	1550-1800lm	仕様書を請求する

• 非常点灯キット
• 0-10V／位相制御（TRIAC）／DALI調光
• 色温度 選択可能 3CCT
• Zigbeeスマートダウンライト

発注内容を確定するための確認事項

天井の仕上げ後も、LEDドライバーを取り出し、接続部にアクセスできる必要があります。そのため、器具本体の高さだけでなく、保守作業に必要な空間も確認します。

配光とまぶしさの評価には、選んだ仕上げ・光学系の組合せに対応する測光ファイルを求めます。

選択した仕様が対応していれば、天井への埋込設置または直付けが可能です。光学仕様を選ぶ際は、空間全体を照らすのか、特定の物や面を強調するのかを区別してください。

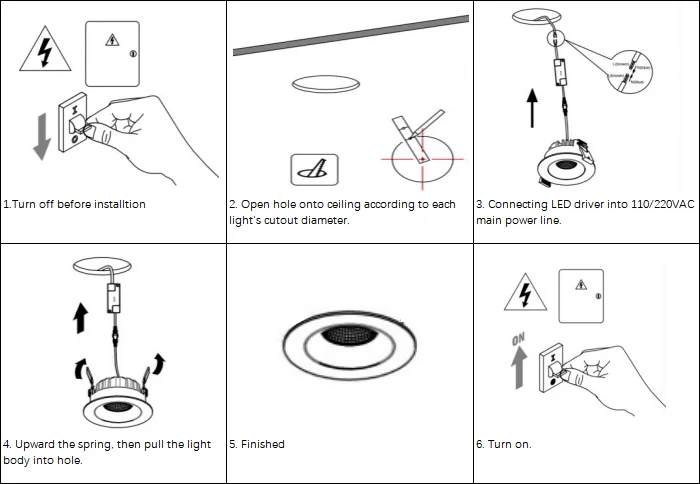

施工準備の前に図面を確認してください。

まず型番ごとの寸法を基に、開口または取付下地と、電源部へアクセスするための空間を確認します。施工は器具の説明書に従い、天井構造の条件も考慮します。

発注前にどの寸法を確認すればよいですか？

必要スペースはHOYUWO-DL-55Bの図面にあるΦ64*H47mmで確認します。支持部と納入仕様の寸法を照合し、この寸法をシリーズ全体に適用しないようにします。

このダウンライトの光学系はどのように選びますか？

設置位置から照射面までの距離と、有効に照らす面積を基に光学仕様を選びます。狭角配光では光が集中しますが、実際の結果は照明計算で確認します。

非常時の明るさは通常点灯時と同じですか？

非常用点灯機能を追加する場合は、通常点灯時と性能を分けて確認します。バッテリー、点灯持続時間、非常用モードでの光束または電力を具体化し、照明器具の通常時の定格値をそのまま非常用性能として扱わないようにします。

この機種のスマート制御にはどの部品が必要ですか？

スマート制御を構成する際は、操作機器と使用するプラットフォームを決めます。発注を確定する前に、該当型番とゲートウェイ、LEDドライバーの互換性を確認します。

どの調光方式を指定すればよいですか？

調光機能を設備に組み込む際は、操作・制御システムと合わせてLEDドライバーと通信方式を選定します。この仕様に適合する組み合わせを、発注内容に明記します。
