LEDマグネットレール：配線計画から一式発注まで
すべての部品の互換性と保守要件を記録します。本ガイドではカタログの部品・形式と、各シリーズ固有の条件を区別します。住宅や店舗用に発注する前に、配線形状、天井、電源へのアクセスを調整してください。見える幅だけでなく、負荷、制御、固定、電圧、接点を確認します。照明位置を組み替えられるかどうかは、適切に定義されたシステムにかかっています。
オフィス、店舗、展示室で将来の配置変更を想定する場合は、マグネット式レールの柔軟性を検討できます。商業案件で採用される理由の一つは、配光配置を調整し、施工を整理できる点です。
システムの仕組みと構成部品を確認し、施工、保守、部品間の互換性の検討に役立ててください。
マグネット式レール照明の選び方
交換品を確保でき、付属品、器具、レール間の互換性が資料で確認できる型番を選びます。幅が同じ、他社製品と似ているという理由だけで混用可能とは判断しません。
選定は、経路図の作成、レールの選定、モジュールの決定、付属品の整理、電源計画の五つに分けられます。各段階で寸法と予定機能を照合します。
手順1: 空間に合わせてレール経路を決める

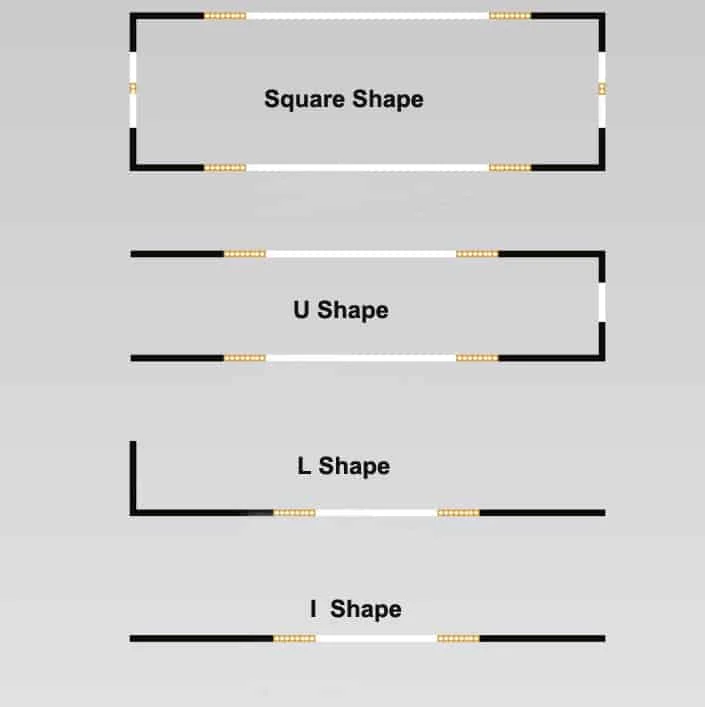

照らす面に合わせて経路を描きます。4つの例は、四角形、平行線、I字、L字です。
画像の説明と記載内容
- 四角形
- U字形
- L字形
- I字形

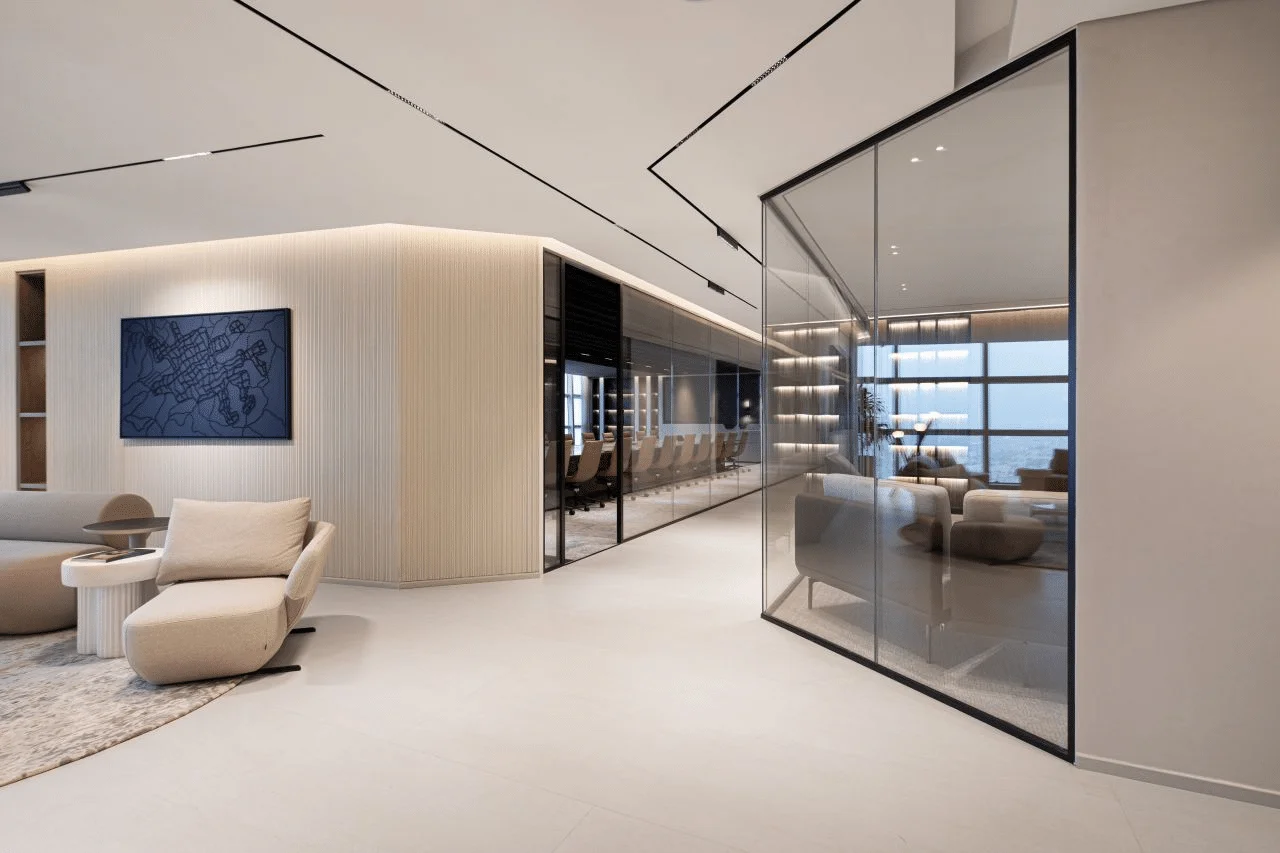

オフィスやリビングの活動エリアを囲む場合は、四角い輪郭を利用できます。
室内の複数の側面に沿わせたい場合は、U字の経路を検討できます。
L字の経路は廊下の曲がり角に沿わせたり、室内の一部を区切ったりできます。
直線に沿って照らす場合は、I字の経路を計画できます。
手順2. 適切なマグネット式レールを選ぶ
記載の4つの取付方法から選ぶ前に、対象シリーズがどの方法に対応するか確認します。
- 埋込レール：収納スペースと固定部を天井工事に合わせて調整します。
- フレームレスレール：メーカー指定の方法で仕上げ面に組み込みます。工程順と下地を確認してください。
- 直付け・吊下げレール：埋込スペースがない場合に、対応キットと適切な固定具で使用できます。
画像の説明と記載内容
- 埋込レール
- フレームレスレール
- 直付け・吊下げレール
埋込深さと余裕寸法を確認します。記載の5–7 cmは特定の取付例の目安です。「四方式対応」という表示も、資料で認められた構成以外に自由に設置できるという意味ではありません。
手順3. マグネット式LED照明を選ぶ
画像の説明と記載内容
- マグネット式ライン照明
- マグネット式ルーバースポット
- マグネットレールスポットライト
- 折曲げ式スポットライト
マグネット式ラインスポット
図示モデルの技術データ
| 型番 | HOYUWO-MLL-6WGS | HOYUWO-MLL-12WGS | HOYUWO-MLL-18WGS | HOYUWO-MLL-24WGS | HOYUWO-MLL-30WGS |
| 消費電力 | 6W | 12W | 18W | 24W | 30W |
| 寸法 (mm) | 112*22*45 | 220*22*45 | 328*22*45 | 435*22*45 | 543*22*45mm |
納入機器で調光の選択肢、SDCM<5、90 lm/W、CRI80、24°の配光を確認します。50 000時間については判定基準と試験条件を求めます。110/220 V ACという記載は電源の入力や別仕様を示す場合があり、48 Vモジュールへの直結を認めるものではありません。該当仕様では電源と器具の両方が48 V DCであることを確認し、表の寸法と型番は元資料の例として使います。
シリーズの機種は次から確認できます。 詳細情報。
手順4. 付属品を選ぶ
経路が決まったら、シリーズに対応するコネクター、継手、給電位置を一覧にします。
画像の説明と記載内容
- アダプターとL字コネクター
- 吊下げワイヤー
- 水平コネクター
手順5. 電源を選ぶ
次の二つの電源配置を比較できます。
- 48 V内蔵電源：100 Wと200 Wは例示です。シリーズの互換性、温度、アクセス、負荷制限を確認してください。関連情報： THD。
- 外置き電源：100 W、200 W、350 Wは別の選択例です。レールの外にあるだけで高品質とはいえません。THD値は試験条件と併せて確認します。
- 電源は、説明書で許可された、適切な通気と点検アクセスのある場所に置きます。環境や取付条件を確認せず、空調吹出口を一般的な設置場所として使わないでください。
画像の説明と記載内容
- 二つの電源構成：外置きドライバーと給電アダプター、または内蔵ドライバー。
- 図には入力電源110–240Vと記載されています。
マグネット式レール照明とは、どう動作するか
システム全体の範囲と互換性を確認します。例示の電源は入力AC110-220V、出力DC48Vです。 マグネット式レール照明では、レールの接点から給電し、磁石とシステム固有の保持部材でモジュールを固定します。
対応コネクターでL字、U字、四角形を構成できます。明示的な許可がない限り、通電中に機器を移動・取外ししません。メーカーの手順に従う移設の例として、対応する LEDレールスポットライトがあり、同一の互換シリーズ内で扱います。
マグネット式レール照明の寸法
取付可能な高さだけで選ばず、全寸法、固定方法、対応モジュールを確認します。幅15 mm、20 mm、35 mmは系列の例で、1 m、2 m、3 mは元資料にある一般的な供給長さです。
マグネット式レール照明を構成する部品
発注前に各部品と役割を特定します。制御機器、電源、付属品、器具、レールが互換性のある組み合わせになっている必要があります。
マグネットレール照明
- M15、M20、M35は幅の異なる三つの例です。モジュールは互換シリーズを選びます。幅が同じだけでは、嵌合、電気接点、保持の適合は保証されません。
画像の説明と記載内容
- 幅15mm
- 幅20mm
- 幅35mm
- シリーズによって、取付方法として 埋込型、吊下げ型、または 直付型 を選べます。指定の付属品を確認してください。

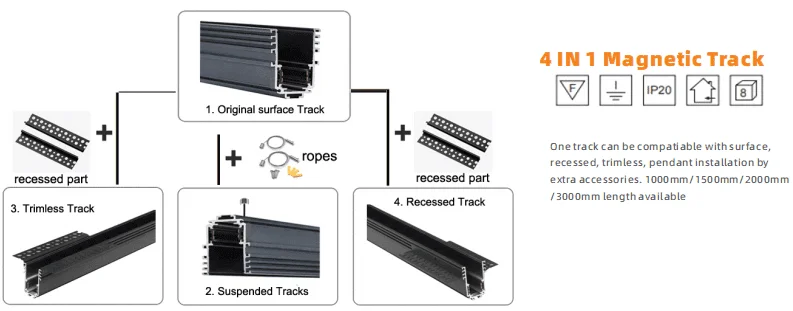

画像の説明と記載内容
- 4 in 1マグネット式レール：付属品を使い、直付け、吊下げ、フレームレス、埋込に設置。
- 吊下げワイヤーと埋込用部材が示されています。
- 記載長さ：1000mm、1500mm、2000mm、3000mm。
マグネット式レール器具の種類
表では吊下げ、可動、ルーバー、ライン型などの例を確認できます。追加や位置変更の前に、システムの互換性と手順を確認してください。
| お名前 | 寸法 | 消費電力 | 発光効率（lm/W） | 配光角 | 用途 |
| マグネット式モジュール： ルーバースポット | 100mm,200mm 300mm,400mm | 6W 12W 18W 24W 30W | 90lm/W | 24° | アクセント照明 |
| マグネット式折曲げスポット | 110mm, 220mm | 6W 12W | 90lm/W | 24° | アクセント照明 |
| マグネット式モジュール： ライン照明 | 300mm, 600mm, 900mm | 10W 20W 30W | 100lm/W | 120° | 全般照明 |
| マグネットレールスポットライト | D50mm, D60mm | 10W 15W 20W | 90lm/W | 24° | アクセント照明 |
| マグネット式ペンダント器具 | D30mm*H300mm | 5W | 90lm/W | 24° | アクセント照明 |
別の形状が必要なら、球形または 円筒形のモジュールの供給状況と互換性を確認します。
付属品
取付資料と互換シリーズへの適合を確認してから発注します。付属品一覧には経路コネクター、継手、給電部、内蔵または外置き電源が含まれる場合があります。
画像の説明と記載内容
- 水平コーナー
- 垂直コーナー
- L形コネクター
- 内蔵電源
- | 形コネクター
- 外付けLED電源
マグネット式レール照明の設置
モジュールを挿入する前に、互換性、導通、固定を確認します。電源とレールの施工は、回路を切った状態で、説明書に従って適切な知識を持つ担当者に依頼します。器具を取外せても、磁石による保持が配線や電気的確認を不要にするわけではありません。
マグネット式照明の4つの取付方法を比較できます。
- 埋込：天井工事と調整して設置。
- 直付け：下地に適した固定具を使用。
- 吊下げ：指定キットと予定高さで設置。
- フレームレス：シリーズの組込部材と施工手順に従う。
選んだ取付方法について、そのシリーズ専用の説明書を求めます。
施工会社が購入時に確認したい、よくある問題
レールとモジュールの不適合
モジュールとレールが似ていても信用しすぎないでください。メーカーごとに間隔、銅接点、クリップが異なる場合があります。こうした違いにより、部品が入らない、正しく接続されないといった不適合が起こります。
電圧降下と不安定な動作
両方にDC48Vと書かれていても、各システムの負荷と長さの制限を確認します。電圧降下で末端の光が弱くなったり、不十分な電源容量や誤使用で不安定になったりします。定格電力が大きいだけで、それ自体が過負荷を起こすわけではありません。
レールの材料と接点
設計、保守、施工が適切でないと、次の問題が発生する場合があります。
- レールや固定部の変形。
- 酸化や電気接触不良。
- アーク放電や局所的な過熱。
これらの不具合は、システム全体の信頼性と安全性を損なう可能性があります。
光の品質の問題
モジュール間で色温度の違いが見えるかも確認します。Ra90などの表示は型番の試験資料と仕様書で照合し、商品名だけで結果を認めないようにします。
暗い部分、配光のむら、まぶしさが出た場合は計画を見直します。光学設計の不適合が原因となる場合があります。
構造と施工の問題
- 継目が不ぞろいで全体の外観を損なう。
- クリップが緩すぎると安全上の問題、固すぎると保守が困難。
- 天井との調整不足によるひび割れや位置ずれ。
不十分な計画や誤接続は、システム全体を損傷する可能性もあります。
長期の保守と信頼性
長期間の使用では、次の問題も考えられます。
- 電源、ドライバー、制御の不具合によるちらつきやうなり音。
- 保持力の低下や固定部の劣化。
- 銅の酸化による断続的な点灯。
こうした問題で追加される保守作業も評価に含めます。
適合資料とアフターサービス
日本向けの供給では、機器と機能に適用される適合資料を求めます。CEとFCCを同等とせず、一般的な品質認証としても扱いません。製品と仕向地に何の資料が必要かを確認し、海外表示だけで国内適合を判断しないでください。
- 検査や適合確認に合格しない可能性。
- 交換部品や技術支援がない。
- 供給会社が長期サービスを提供できない可能性。
こうした不足が引渡しと将来の保守に与える影響を評価します。
選定では、互換性と長期支援に加え、システム全体の安定性と安全性を確認します。
他社の照明器具にも対応するレールですか。
型番を確認せずにブランドを混用しません。20 mmと35 mmのシステムには対応モジュールが必要ですが、制御、ロック、接点、電圧も確認します。幅の一致は相互運用性の証明ではありません。
20mmと35mm、どちらの幅を選ぶか
20mmと35mmの系列を比較するときは、モジュール、寸法、許容負荷に加え、奥行き、機能、配光を確認します。レール幅だけで商業用・住宅用を分けません。
レールと壁の距離はどれくらい必要か
照射面と必要な均一性から、高さ、離隔、配光を決めます。例示の40–60 cmは個別事例の目安で、一般的な配置ルールではありません。
マグネット式レール照明は調光できるか
同じプロトコルでもすべての機能が保証されるわけではないため、操作器、ゲートウェイ、Tuyaへの対応を確認します。3CCTとWIFI 2.4Gは特定仕様の表示です。選択肢には0-10V調光、 DALI調光、またはスマート制御 に使う Wi-Fi、Bluetooth Mesh、Zigbeeなどがあり、型番によって異なります。
この方式の注意点は何か
施工、保守、電源、付属品を含め、同等性能で全体費用を比較します。他方式の三倍という価格ルールは使いません。その倍率は普遍的なものではありません。
色の選択肢はあるか
選定する 色温度は、素材と空間をどのように見せたいかを基に決めます。記載の選択肢には寒色系白色6000-6500 K、中間色4000K-4500K、暖色3000Kがあります。
レールの色を天井と調和させ、白や黒などシリーズで用意される仕上げを確認します。
マグネット式レール照明の価格
過去のUSD価格表を、HOYUWO LEDの現行見積りや日本への納入価格とは扱わないでください。数量、構成、幅、供給条件によって見積りは変わります。
| お名前 | マグネットレール照明 | マグネット式ライン投光モジュール | マグネットレールスポットライト | マグネット式折曲げスポット | マグネット式ペンダント照明 | マグネット式ルーバースポット |
| 単価 | 1.8USD-6.8USD／メートル | $1.48-$7.98usd／個（10W-30W） | $3.18-$8.68／個（10W-25W） | $2.58-11.98／個（6W 12W 18W） | $7.98／個 | $1.28-7.98／個（6W 12W 18W 24W 30W） |
価格差の理由を比較する対象： マグネット式レール照明メーカー

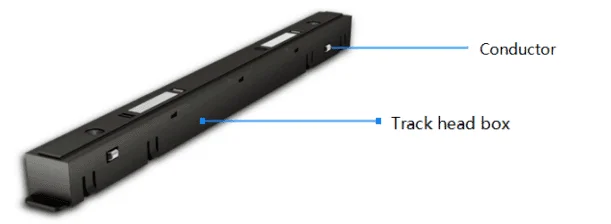

1. 原材料の違い
- アルミ筐体。重量だけで品質を判断せず、剛性、形状、熱特性を比較します。20W表示と15W測定の差がある場合は条件と資料を確認し、それだけで供給会社全般の慣行と結論付けません。
- アダプター。接点材料、機械的強度、筐体の特性を確認します。価格だけの分類より、システムの互換性と試験の方が判断に役立ちます。
画像の説明と記載内容
- レール用導体とアダプターケース。

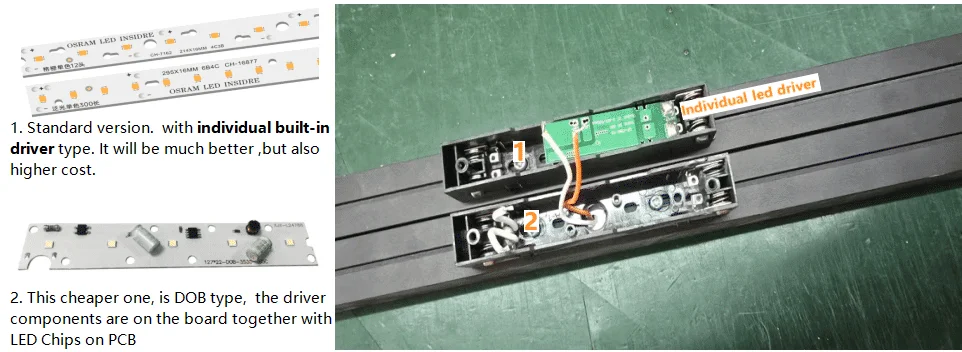

2. 電源回路の違い
図は構造の違いを理解するために使い、一般的な品質序列は設けません。内蔵設計も電子回路を分離する設計も、保守、調光、互換性、熱管理を確認します。
画像の説明と記載内容
- 二つの構成の比較：
- 1. 独立したLEDドライバーを内蔵する標準仕様。図では性能と費用が高い選択肢として示されています。
- 2. 低コストのDOB仕様：ドライバー部品をLEDチップと同じPCBに配置。
- OSRAMチップと独立したLEDドライバーが示されています。
3. 組立工程とアフターサービスの違い
価格からメーカーの検査内容を推測せず、試験、組立て、熱接触面の情報を求めます。設計で熱伝導グリースを使う場合は熱の移動を助けますが、基板の機械的固定に代わるものではありません。
4. 調達元市場の条件
関連する地域事例として、 ナイジェリアのマグネット式レール照明を挙げています。日本向けの供給では資料と総費用を評価します。国別比較の前に、仕様、数量、供給経路、取引条件をそろえてください。これらの違いで結論が変わる場合があります。
マグネット式LED照明の用途
住宅ではリビング、寝室、キッチン、食堂でアクセント照明と全般照明を組み合わせられます。
店舗やオフィスでは、 LEDパネルライト やダウンライトと組み合わせ、各エリアに合った役割を持たせます。
天井を閉じる前に電源へのアクセスを確保する
図面に電源位置を示し、点検や交換のためにどう取り出すか確認します。点検口、家具、仕上げと調整してください。見た目がすっきりした経路でも、無理な解体をせず電子部品を保守できる必要があります。
区間とシーンごとの機器一覧を作る
各区間をモジュール、継手、給電部、照明機能と対応付けます。この一覧により不足部品を見つけ、店舗レイアウトが変わったときに、シリーズの許容範囲でどの部品を移動するか確認できます。
天井仕上げ前に、実際の費用と調光、接点、幅の違いを把握できる発注内容を定めます。経路には保守、アクセス可能な電源、説明書に従った余裕を含めます。仕上げや互換性が重要ならサンプルを取り寄せ、拡張用にシリーズを記録してください。単価以外にも輸送、資料、数量、条件を確認し、日本向けにレール、モジュール、コネクター、制御、電源を含む一式の見積りを求めます。
