LED高天井照明の設置：固定・結線・運用開始
型番の説明書に従い、資格を持つ担当者が電源を遮断し無電圧を確認して施工します。図はシステムを読むための補助です。作業前に重量、アンカー、保護、電源、調光の情報をそろえます。UFO形、角形、線状で接続や固定が同じとは考えません。取付には構造上の支持部と電気設備の両方を確認します。
高天井LED照明の施工前確認
器具の高さと間隔をどう決めるか
| 消費電力 | 20W-50W | 50W-100W | 100W-120W | 120W-150W | 150W-200W | 200W-300W | 300W-500W |
| 取付高さ | 3-5M | 5-8M | 8-10M | 10-12M | 12-15M | 15-18M | 18M-30M |
| 器具間の距離 | 3-5M | 5-8M | 8-10M | 10-12M | 10-12M | 12-15M | 12-15M |
選定時は、配光角とともに設計の照度、まぶしさ、均斉度の要求を確認します。
表は初期配置の参考にとどめ、最終台数をそのまま求めないでください。障害物、作業面の均斉度、光学系の配光を検証する必要があります。
高天井LED照明の施工費をどう見積もるか
接続は資格・権限を持つ担当者が行い、立上げ、付属品、固定具、アクセス作業を見積もります。費用を決めるのは建物と作業範囲であり、国同士の一般的な比較ではありません。
その他の施工確認事項
- 器具の状態と、必要な付属品がすべてそろっていることを確認します。
- 導体、保護、負荷配分は設計に基づいて決めます。元記事の「五つのリング」という文は、有効な電気施工指示ではありません。
- 器具の電気的保護クラスに応じてPEを接続します。器具の数が多いかどうかで決まるものではありません。
- 指定された部品でケーブルを固定し、接続部に引張力をかけず、即席の穴あけを行いません。
- 可燃物や放熱を妨げる面から、メーカーが指定する距離を確保します。

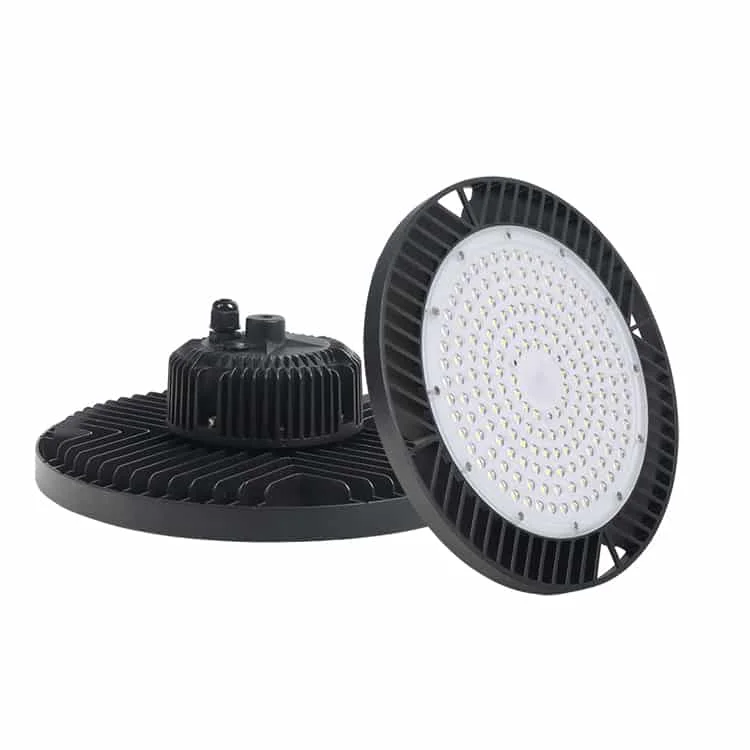

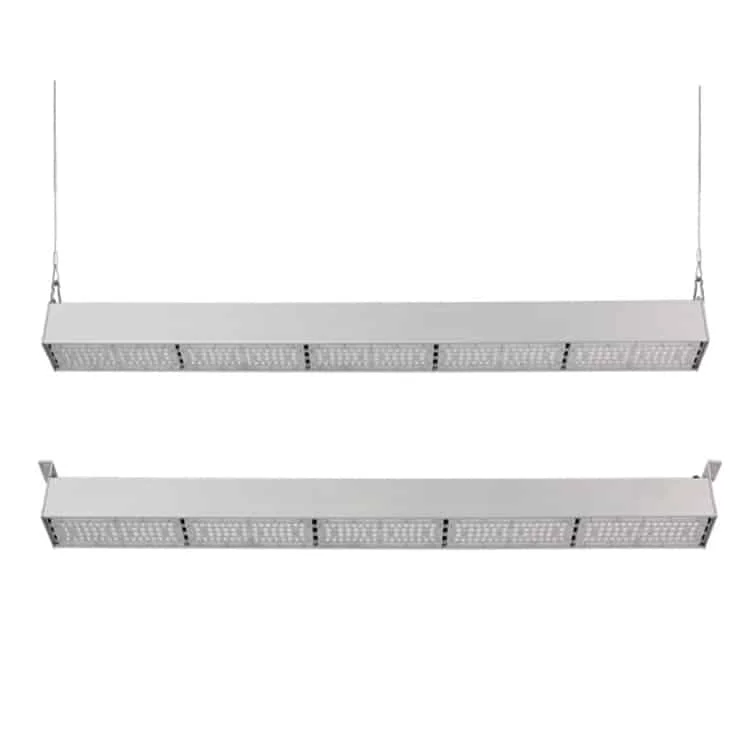

このガイドでは線状、角形、UFO円形の3種類の形状を区別します。
施工前に計画する保守
説明書に従って電源装置と器具の清掃を計画し、所定の通風を保ちます。粉じんや高温が設備全体の動作を損なわないようにします。
高天井LED照明を施工する際の進め方
必ず対象型番の説明書を確認してください。角形・円形にはブラケットや吊下げに対応するものがあり、線状にはワイヤーや直付けを使うものがあります。形状の例は、全モデル共通の取付方法を意味しません。
円形・角形高天井灯の取付
- 吊下げ取付：
画像の説明と記載内容
- 吊下げ手順
- 1. 背面カバーの穴に吊りリングをねじ込みます。
- 3. 器具を吊り下げて確実に固定します。
- 2. 対応するフックを取り付けます。
- 4. 配線
- 入力電圧:85-265V
- 図のL（茶色の相導体）
- 図の-N（青色の中性導体）
- 図のE（保護導体：
- 緑／黄）
- 電源を遮断した状態で、吊り点の強度とフック・リングの適合を確認します。元の例には30 kg超と重量の四倍に耐えるアンカーの記載がありますが、最終選定は説明書と実際の支持部に合わせる必要があります。
- 吊り部を固定し、意図せず外れないことを確認します。
- 対象型番の端子と図面に従って接続し、必要な保護等級を維持します。
- 確認を終えてから、使用開始時の動作試験を行います。

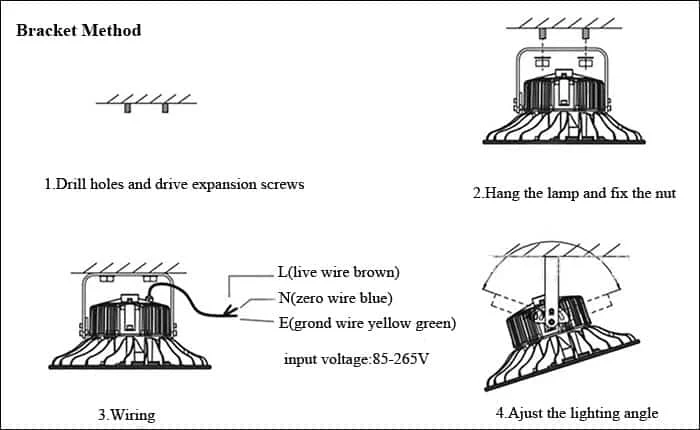

2. ブラケットによる固定：
画像の説明と記載内容
- ブラケット取付
- 1. 支持部に適した穴とアンカーを準備します。
- 2. 器具を置き、説明書に従ってナットを固定します。
- 図のL（相線・茶）
- 図のN（中性線・青）
- 図のE（保護・緑／黄）
- 入力電圧:85-265V
- 3.Cableado
- 4. 向きを調整します。
- 支持部に適した穴とアンカーを準備します。
- 器具を置き、説明書に従ってナットを固定します。
- 無電圧を確認した状態で、対象型番の図面に従って相線、中性線、保護導体を接続します。
- 使用開始前に電気的・機械的な確認を終えます。点灯しない器具があれば、原因を調べる前に再び電源を遮断してください。
3. NPT 1/2”ねじ接続による固定：
画像の説明と記載内容
- 1/2″ NPT取付
- 図1
- 図5
- 図2
- 図3
- 図4
- 図6
- 図7
- 器具にブラケットを固定します。
- NPT 1/2”ナットを緩めます。
- 鋼管と取付ブラケットをつなぎ、その後NPT 1/2”ナットを締めます。
- 動作試験の前に、説明書の接続と確認を完了します。
Leproの実演映像は https://www.youtube.com/watch?v=mgsmOLr9kpA で参照できます。

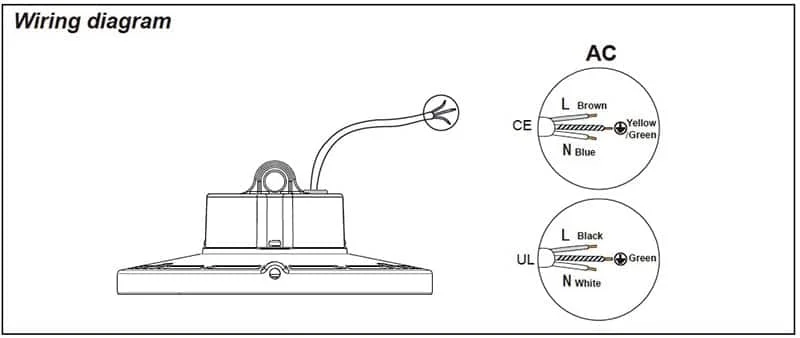

産業用高天井LED照明の配線図
画像の説明と記載内容
- 交流電源の配線図。
- 図のCE表示仕様：Lは茶、Nは青、接地は黄／緑。
- 図のUL表示仕様：Lは黒、Nは白、接地は緑。
図の技術的な説明

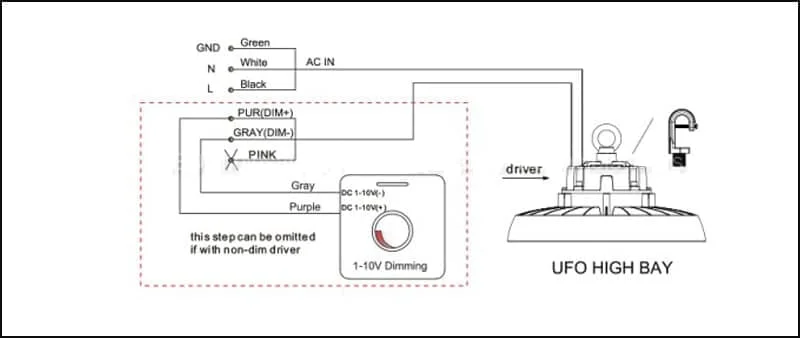

- 図は1–10 V調光で、北米向け仕様（ULタイプ）に見られる電源線色を残しています。接地は緑、中性線は白、相線は黒です。この図だけで認証の取得を証明するものではありません。
- これらの色を日本の現場へそのまま当てはめないでください。元記事のスペイン向け説明では、中性線が淡青、保護導体が緑／黄ですが、日本での接続は端子、対象型番の説明書、実際の回路と適用要件を確認して判断します。
- 制御表示には紫のDIM+、灰色のDIM−、ピンクの導体への言及があります。これはこの図の表示であり、別仕様の線を接続、切断、短絡するための指示ではありません。
- 実際に取り付けられた電源装置の図面のみを使用してください。電気作業は資格を持つ担当者が、電源を遮断して無電圧を確認してから行います。
適切な端子と外郭を使います。テープは機械的な接続や認証された防水保護の代わりにはなりません。色だけに頼らず回路を確認し、元資料の青と茶の逆転は採用しません。元記事のスペイン向け識別は、緑／黄が保護、淡青が中性、茶・黒・該当する場合の灰が相線というものです。日本の現場ではこの色説明を施工指示にせず、接続前に器具説明書のL、N、PEと実際の設備を照合します。
設置後のアクセスを確認する
機械、棚、業務が稼働している状態で器具へどう到達するかを確認します。固定前に、交換や清掃のための空間と対応する高所作業手段を用意してください。
回路ごとの記録を残す
各回路に属する器具と操作機器を特定し、型番を承認図とともに保管します。この記録により、一般的な配線図を再解釈せずに、不具合の切り分けや交換品の選定ができます。
最終確認は責任を持つ専門家が設計とメーカー資料に従って行います。不具合があれば調査前に電源を切ります。保守用に設定、位置、型番を記録し、調光、張力止め、接続保護、固定を確認します。使用開始時の確認は、単に点灯するかを見るだけではありません。
